X95 プロファイル システム

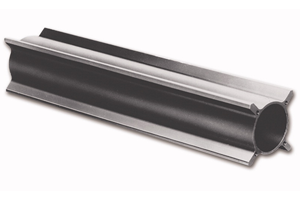

X95プロファイルシステムは大型の光学システムを構築するための構造材です。
光学ベンチ、テーブルやフレーム材として特に適しています。
X95プロファイルは中空のアルミ製の円柱で、4方向垂直に立つリッジは構造を補強しキャリアの固定場所になります。
プロファイル端面の4つのネジ穴にはコネクタやキャップの固定に使えます。

  • 大型の光学システムを組み立てるための構造材
  • テーブルやフレームの組み立てに
  • 縦方向リブの十字配置を持つ中空押し出し成形
  • 三次元構造の組立可能
  • バネ押さえクランプによるスムーズなキャリア移動
  • 軽量部品
  • アルマイト処理
  • 組立が容易
  • 除振プラットフォーム / コラム上にマウント
  • X95荷重強度 / 大きさの公差データ
  • 慣性モーメント JX/J△~220×104 mm4
  • ねじれ応力 J0~1.2 kgcm2/cm長さ
  • ヤング率 E~70 kN/mm2
  • 公差ワーページ:0.5 mm/m
  • ねじれ:0.6 mm/m2

仕様

Part No. Length (mm) Weight (kg)
G026102000 250 1.4
G026105000 500 2.7
G026106000 640 3.4
G026107000 750 4.1
G026110000 1000 5.4
G026115000 1500 8.1
G026120000 2000 10.8
G026125000 2500 13.5
G026125300 3000 16.2

ラインアップ

型番 商品名 価格
G026102000 Profile X 95; 250 mm ¥22,100
G026105000 Profile X 95; 500 mm ¥25,700
G026106000 Profile X 95; 640 mm ¥29,100
G026107000 Profile X 95; 750 mm ¥32,000
G026110000 Profile X 95; 1000 mm ¥41,500
G026115000 Profile X 95; 1500 mm ¥54,700
G026120000 Profile X 95; 2000 mm ¥67,200
G026125000 Profile X 95; 2500 mm ¥84,400
G026125300 Profile X 95; 3000 mm ¥101,200
  • 重量物のためドイツから日本までの空輸送料、国内配送料、車両チャータ料を別途ご請求する場合があります。
  • 表示価格に消費税は含まれておりません。
  • 為替レートの変動により予告なく価格を変更する場合があります。
  • ご注文の合計金額が 20,000円(税別)に満たない場合は、送料として1,000円を別途ご請求します。

技術資料

図面

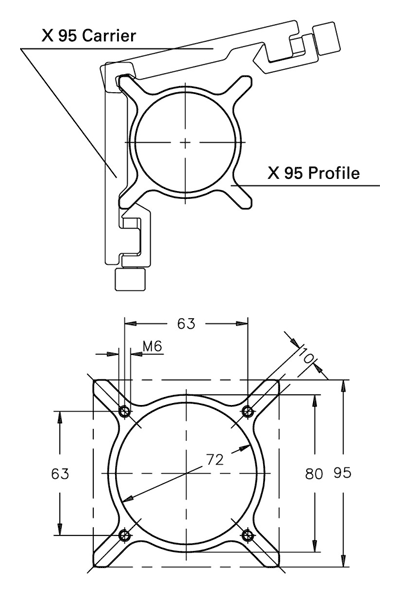

Mounting example and dimensions X95

Mounting example and dimensions X95

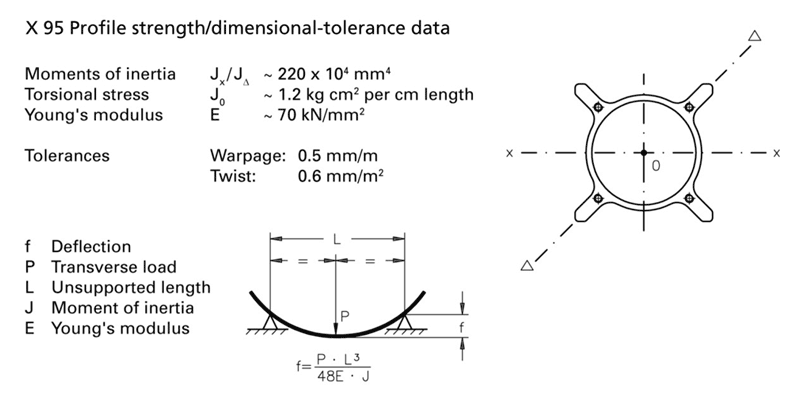

X95 Profile strength/dimensional-tolerance data
