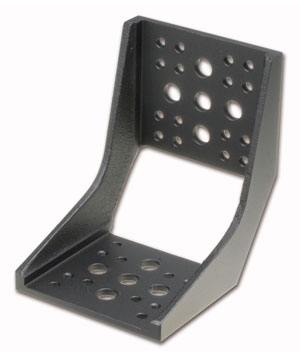

マウンティングブラケット
WM 50-2 / 80-2（リニアステージ TB用）
TB 50とTB 80リニアステージの内部マウントに
仕様
| Part No. | E (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
F (mm) |
G (mm) |
H (mm) |
K (mm) |
M (mm) |
T (mm) |
U | V | Weight (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G085960000 | 20 | 46 | 54 | 60 | 51 | 7 | 25.2 | 4 | 7 | 50 | 3 | 36 | M3 | 0.08 |
| G085962000 | 34 | 62 | 68 | 99 | 82 | 7.2 | 50.6 | 8 | 35 | 80 | 4 | 63 | M4 | 0.25 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G085960000 | Mounting bracket WM 50-2 | ¥36,400 |
| G085962000 | Mounting bracket WM 80-2 | ¥43,200 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- Mounting bracket WM 50-2 / 2D
- Mounting bracket WM 50-2 / 3D
- 3D PDF file for G085960000
- Mounting bracket WM 80-2 / 2D
- Mounting bracket WM 80-2 / 3D
- 3D PDF file for G085962000

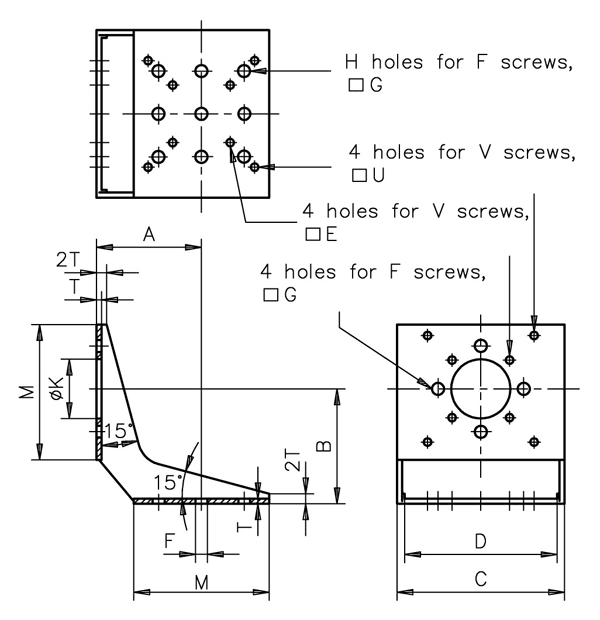

図面
