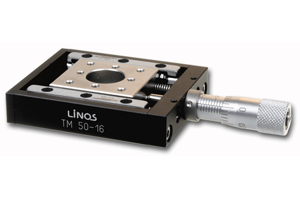

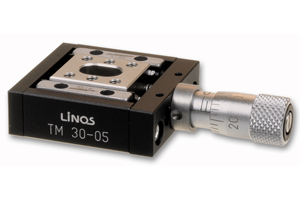

リニアポジショナ TM/TMS
リニアステージの本体は、アルミニウム製（TM) とステンレス製（TMS) の2種類あります。スライディングキャリッジは、クロスローラベアリング用に精密研削表面加工されたステンレス製でできています。
クロスローラベアリングは高い分解能での動作と高負荷容量を提供します。
このポジショナは水平、垂直両方向でお使いいただけます。追加のマウントブラケットなしでXYZに組み合わせていただけます。異なるネジ穴が複数あいているのでLINOS製品との互換性もあります。
- 小型構造
- 高負荷容量
- 移動距離 5mm～25mm
- 大きなスルーホール クロスローラベアリング
- 0.25mmピッチのマイクロメーター（TM 30-05, TM 50-16）
- 0.5mmピッチのマイクロメーター（TM 90-25）
- 感度 <1µm
- 異なるサイズのポジショナを組み合わせられるアダプタプレート
仕様
| Part No. | Travel (mm) |
Central Loadcapacity (N) |
Max. axial load against springs (N) |
Max. axial load against micrometer (N) |
Weight (kg) |
|---|---|---|---|---|---|
| G403370000 | 5 | 150 | 20 | 50 | 0.04 |
| G403371000 | 16 | 500 | 20 | 120 | 0.14 |
| G403372000 | 25 | 1000 | 40 | 200 | 0.48 |
| G403373000 | |||||
| G403374000 | |||||
| G403380000 | 5 | 150 | 20 | 50 | 0.06 |
| G403381000 | 16 | 500 | 20 | 120 | 0.18 |
| G403382000 | 25 | 1000 | 40 | 200 | 0.55 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G403370000 | Linear stage TM 30-05 | ¥79,400 |
| G403371000 | Linear stage TM 50-16 | ¥103,300 |
| G403372000 | Linear stage TM 90-25 | ¥119,800 |
| G403373000 | Adapterplate 90-50 | ¥12,000 |
| G403374000 | Adapterplate 50-30 | ¥9,700 |
| G403380000 | Linear stage TMS 30-05 | ¥85,900 |
| G403381000 | Linear stage TMS 50-16 | ¥99,400 |
| G403382000 | Linear stage TMS 90-25 | ¥119,800 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。
技術資料
- Linear Stage TM 30-05 / 2D
- Linear Stage TM 30-05 / 3D
- Linear Stage TM 50-16 / 2D
- Linear Stage TM 50-16 / 3D
- Linear Stage TM 90-25 / 2D
- Linear Stage TM 90-25 / 3D
図面

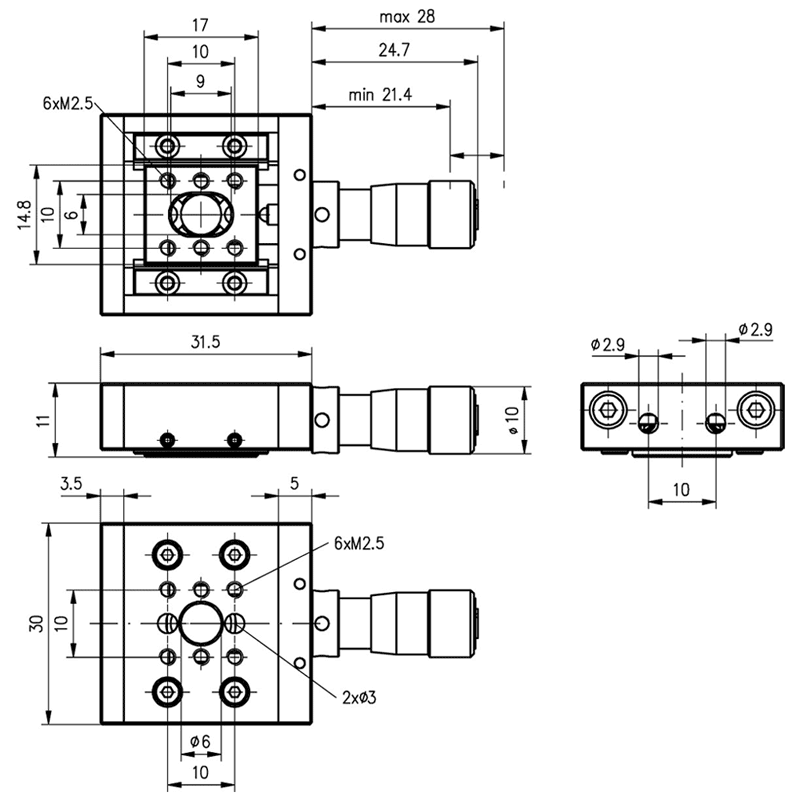

Linear stage 30-05

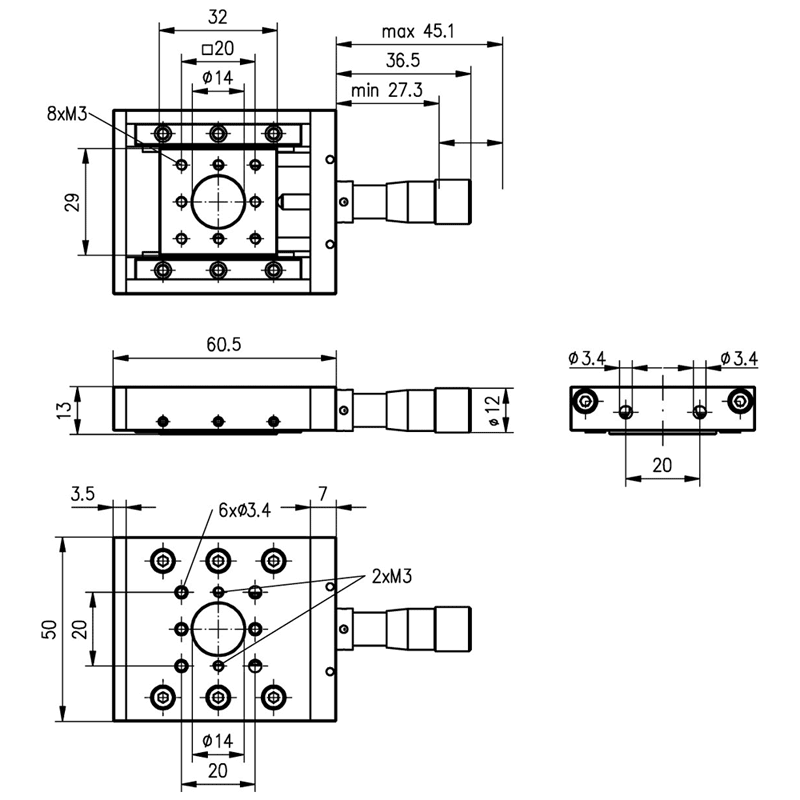

Linear stage 50-16

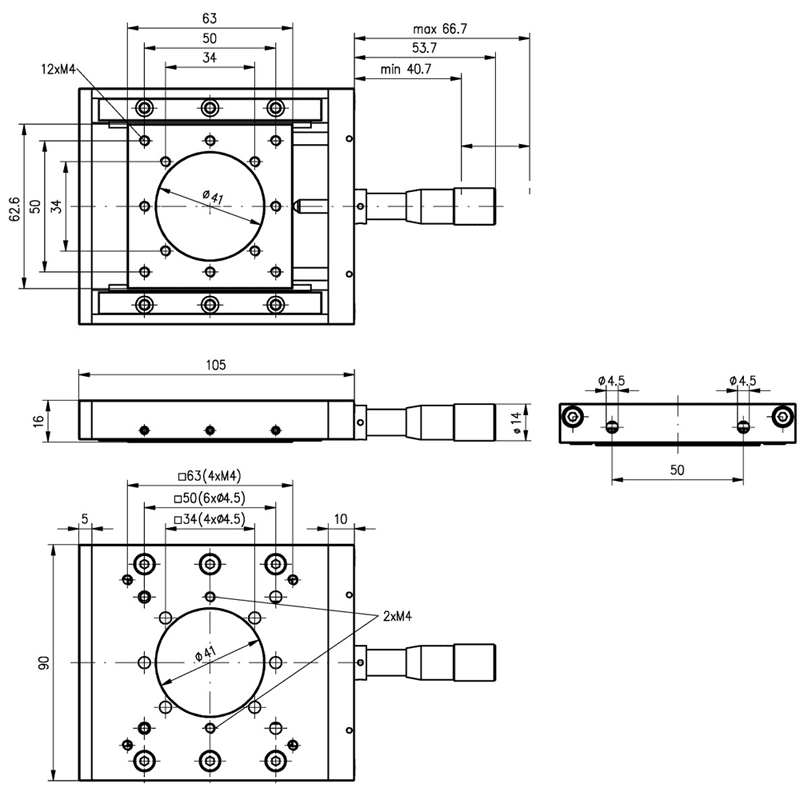

Linear stage 90-25

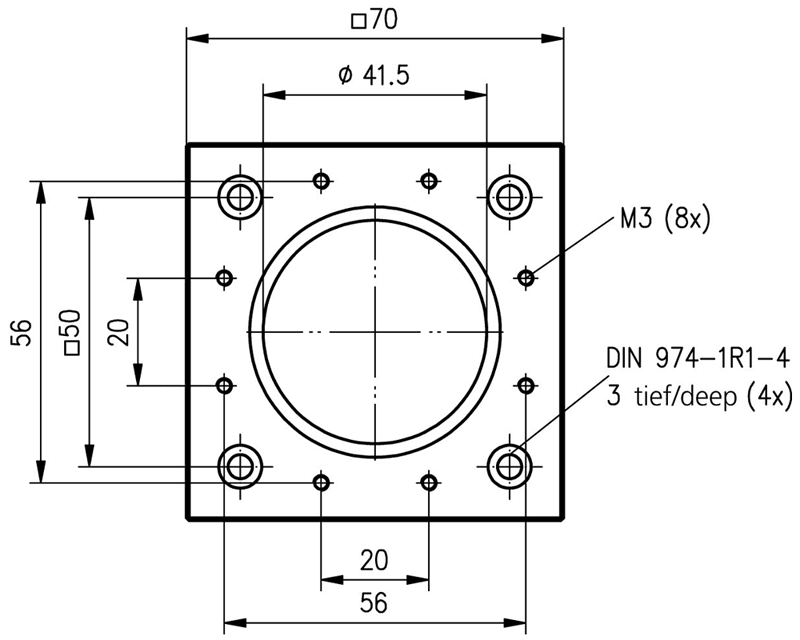

Adapter plate 90-50

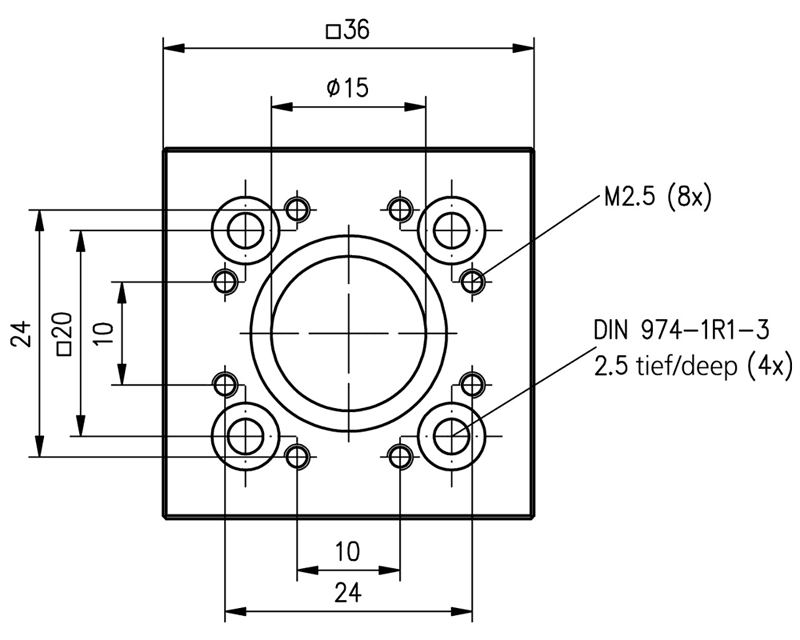

Adapter plate 50-30
