ホルダー

製品一覧 A

製品画像 ・ 図面 ・ 特長 ・ 仕様

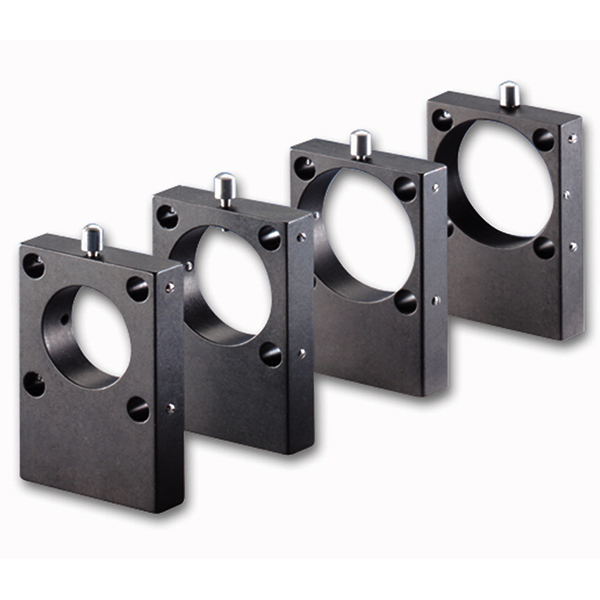

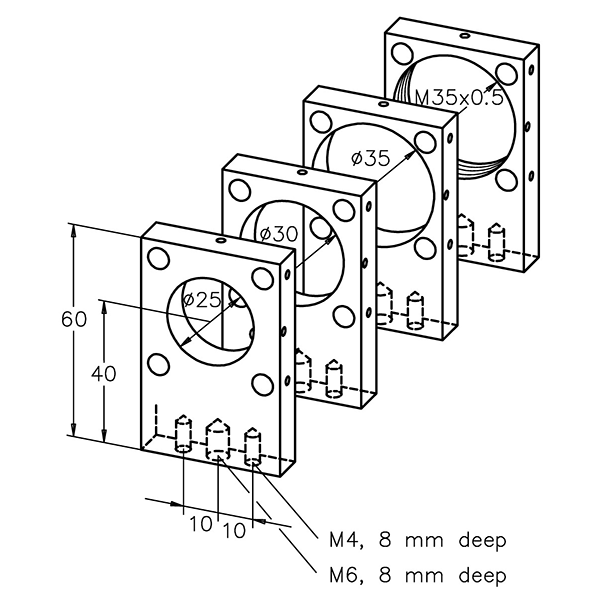

• ⌀25、30、35mm のマウント付きオプティクスに対応
• リテーナーリング（別売り）を使用すれば⌀1/2"、1"、25mm、31.5mm のオプティクスをマウント可能
• 光軸の高さ：40mm

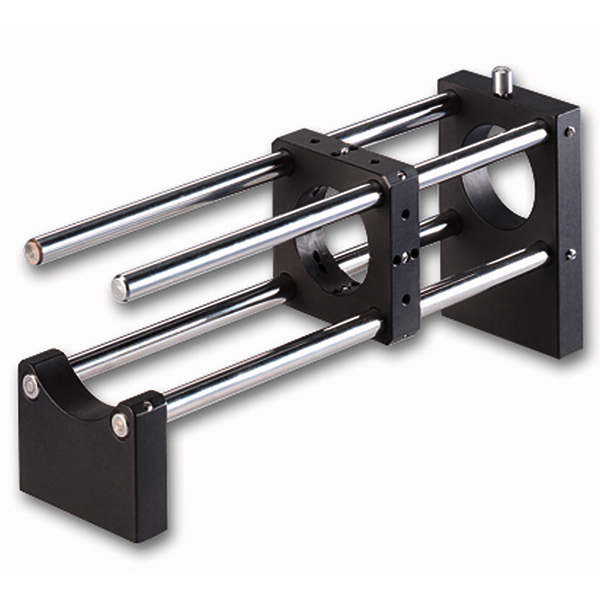

• ロッドは直接ホルダに装着可能、ホルダとポストの併用可能
• マウントオプション：M4 ネジでマウントプレートを固定、M6 ネジでポストに固定することで、独立・テーブルトップマウント用のマウンティングベース（型番：G061673000）への固定が可能
• ホルダ M35x0.5 用リテーナーリングについては、「アダプタ」をご参照ください。

製品一覧 B

製品画像 ・ 図面 ・ 特長 ・ 仕様

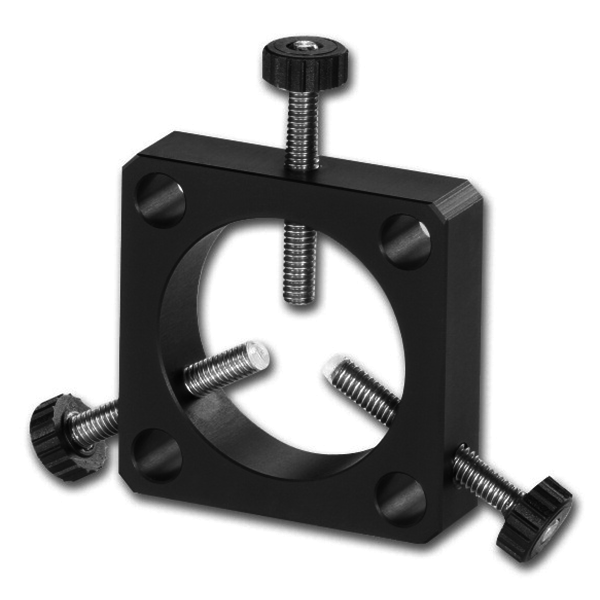

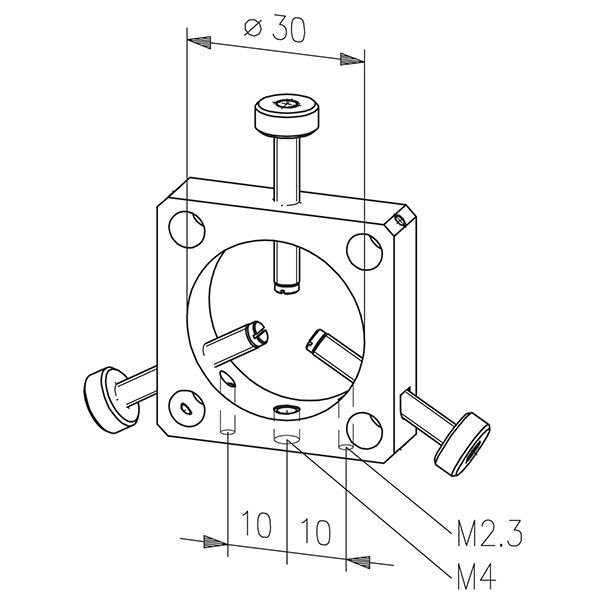

• ⌀3～25mmの円柱形状オプティクスのマウント用
• ゆるやかなクランピング
• 調節ネジの先端はプラスチックに
  なっています。
• 長い円柱形状オプティクスには、ホルダを二つお使いください。

製品一覧 C

製品画像 ・ 図面 ・ 特長 ・ 仕様

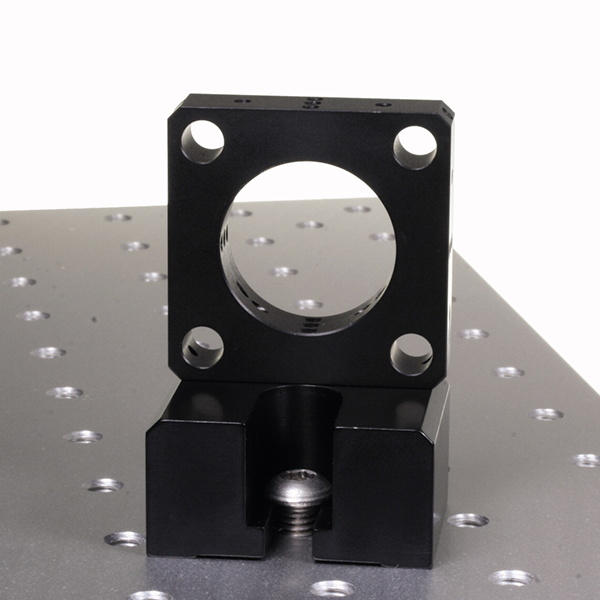

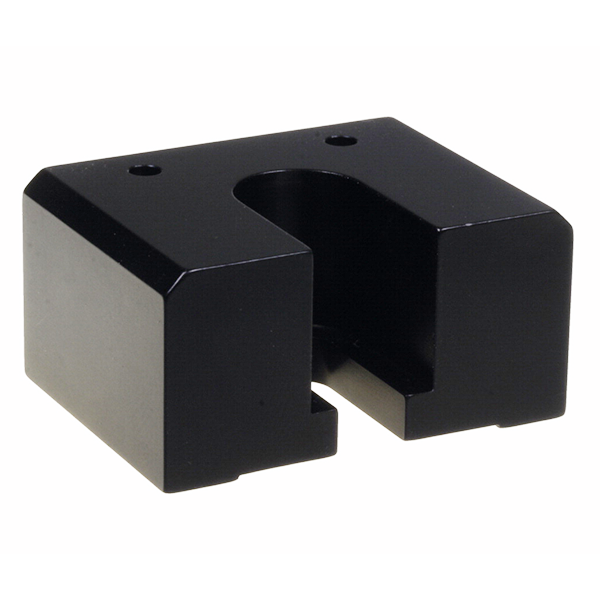

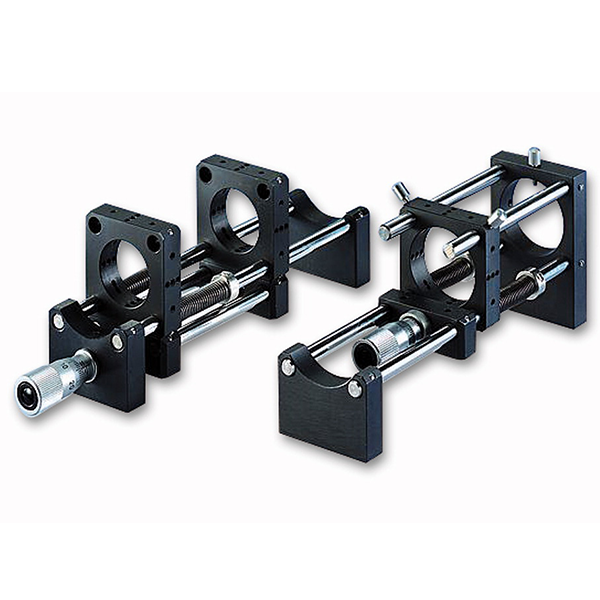

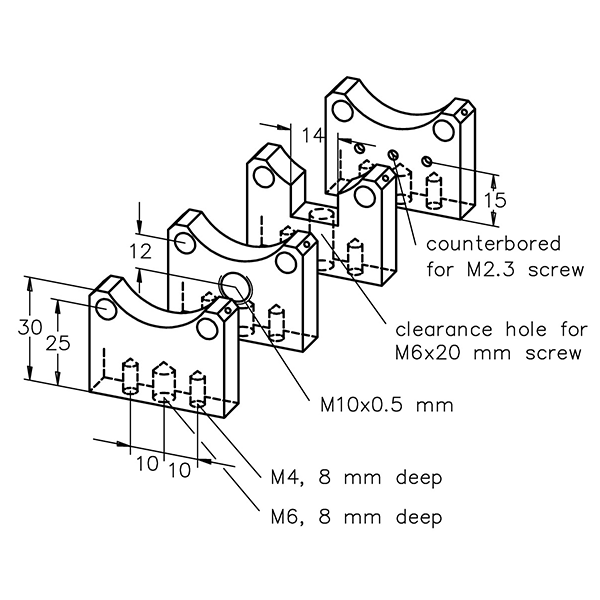

• ロッドホルダは光学テーブル上または、ポストにマイクロベンチをマウントすることが可能
• ブレッドボード上にマイクロベンチのロッドを固定
• ポスト（支柱）上にもマウント可能

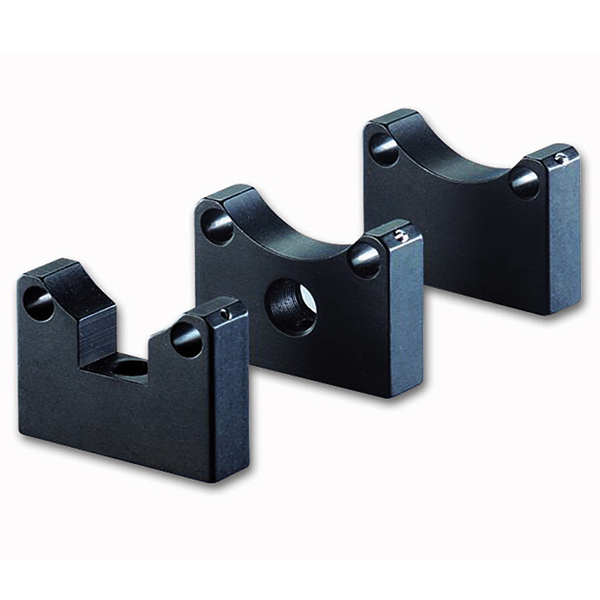

• ロッドホルダ G：マイクロメーター G10などの取り付け用のM10×0.5穴付き
• ロッドホルダ F：マイクロベンチのマウントが M６もしくは1/4" ネジで取り付け可能
• ロッドホルダ 90°：アダプタプレートの直角マウント用

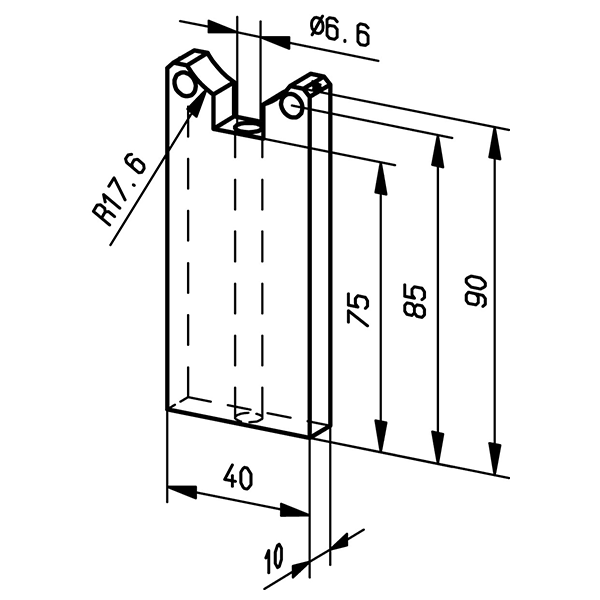

• ロッドホルダ V：M6の貫通穴、必要な高さにカットして使用

• ※
  M（Micrometer）ネジについては「位置決めシステム」をご参照ください。

製品一覧 D

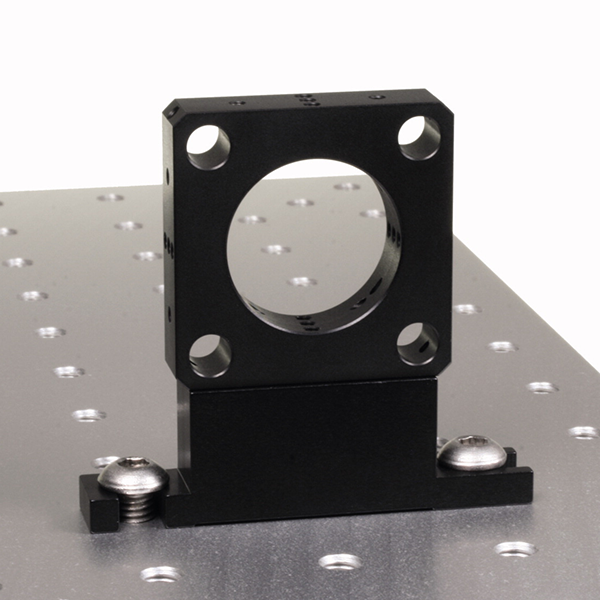

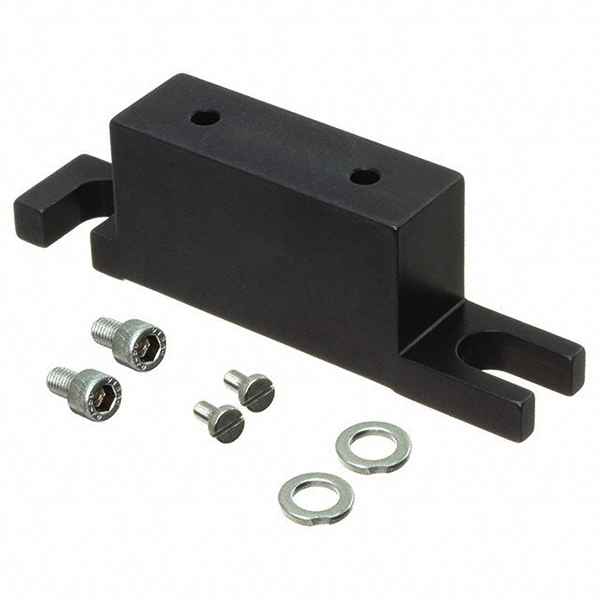

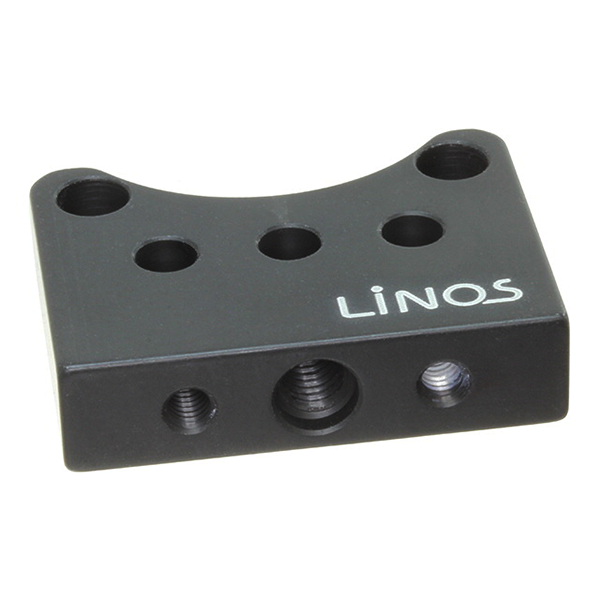

• マイクロベンチプレートを光学テープル、またはブレッドボード上（M6 ネジまたは1/4"- 20 ネジ）に直接マウントすることが可能
• 25mm または1"光学テーブル上にマイクロベンチプレートの直接マウントが可能
• 6または1/4"-20ネジでマウント、プレートはM2.3x5ネジでマウント
• 光軸高さ：40mm

• ※
  ネジとプレートは付属しておりません。

製品一覧 E

製品画像 ・ 図面 ・ 特長 ・ 仕様

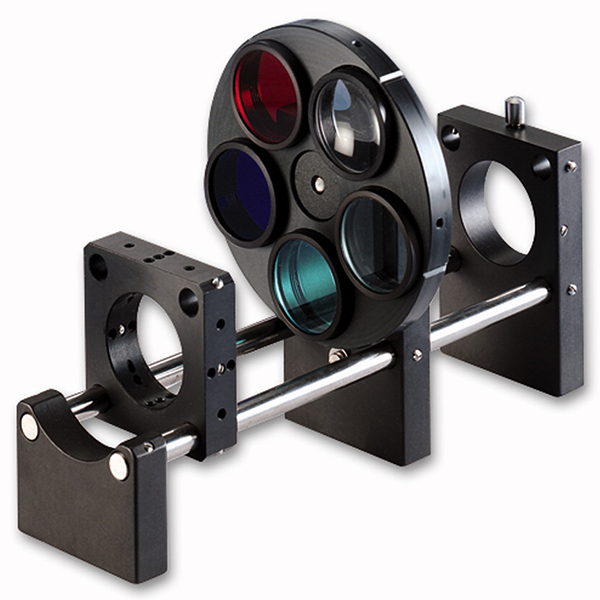

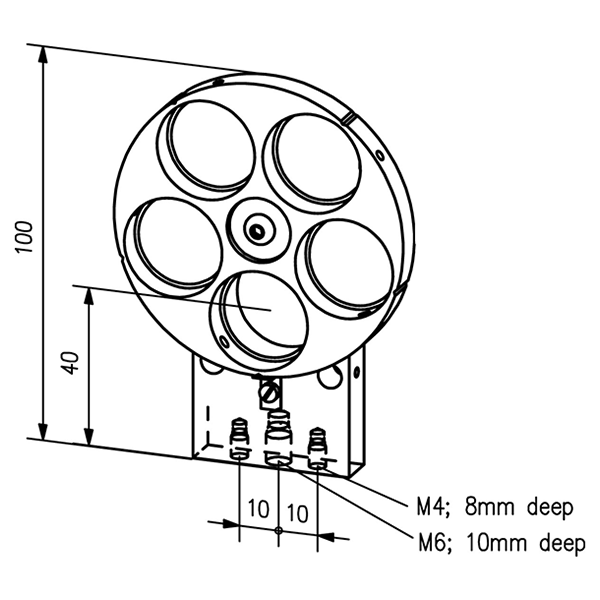

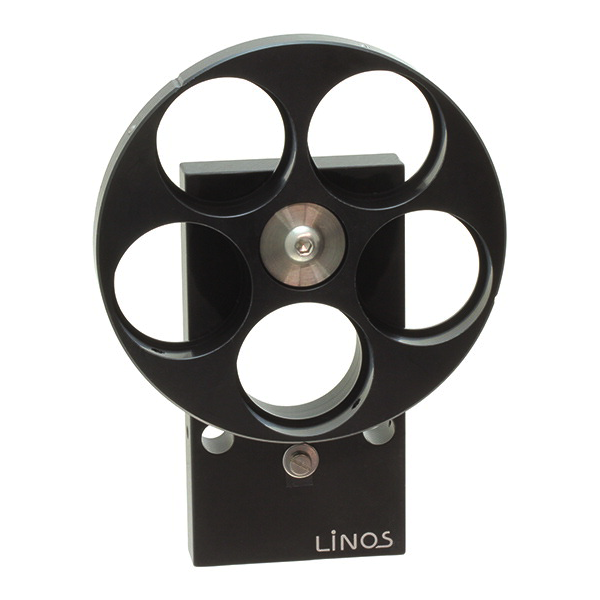

• ⌀25mm のレンズ、フィルター、絞りなどのマウントが可能
• 回転ディスクは、スプリング金具によって位置を固定されている。
• ND（Neutral Density）フィルターを装着した際には、回転ホルダ二つ平行に置いて使用することで、理想的な減衰率を得ることが可能
• M2.3のイモネジが付属

いろいろなマウントオプション

• ⌀6mmのロッドに直接マウント可能
• ベンチプレート上にマウントするためのM４用ネジ穴付き
• ポスト上にマウントできるM６用穴付き
• マウントプレートを用いてテーブルトップ上にマウント可能

• ※
