コーナーコネクター&角度調整

アプリケーションノート

製品一覧 A

製品画像 ・ 図面 ・ 特長 ・ 仕様

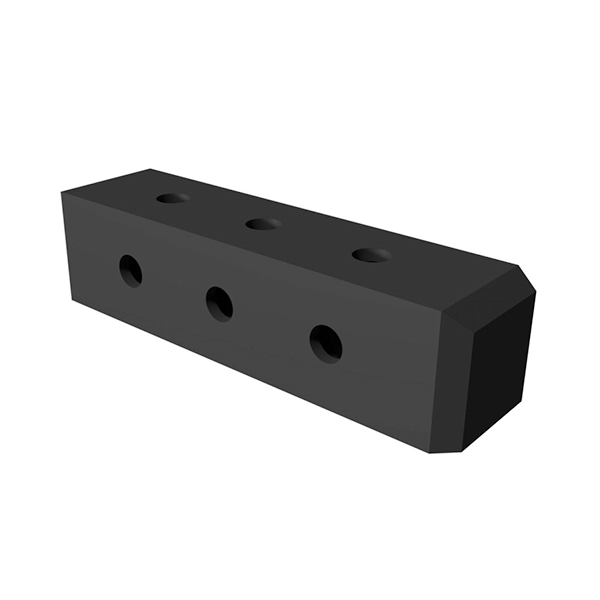

Product image of Corner Connector 40 (G061110000)

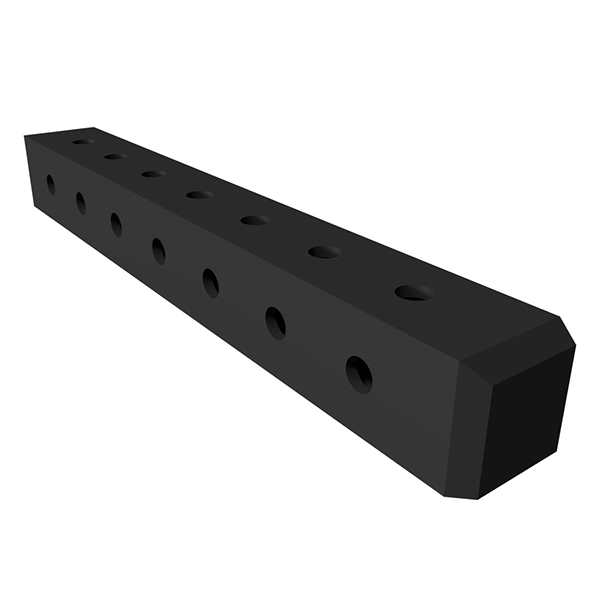

Product image of Corner Connector 80 (G061120000)

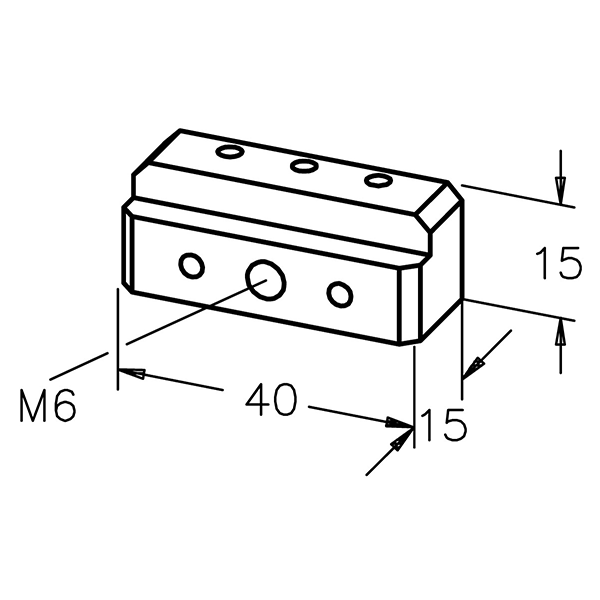

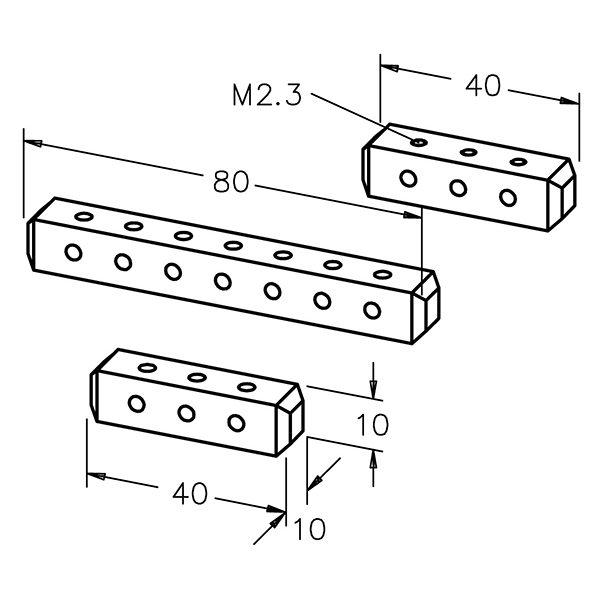

Technical drawing of the connectors. Front: Corner Connector 40; Middle: Corner Connector 80; Back: Corner Connector 40 with Threads

Mounting example of Corner connector 40, in front you can see the Corner connector 40 with thread.

  • マウントプレートを垂直に連結することが可能
  • コーナーコネクタとマウントティングプレートを、互いに平行・垂直に固定可能
  • 長さ:40、80mm
  • コーナーコネクタ 40mm(イモネジ付き)は、 マイクロメーター G10 用ホルダ(G061160000)のような組立て部品用。
製品名 型番 価格(税別) 長さ(mm) 技術資料
コーナーコネクタ 40
(10個セット)
G061109000 ¥18,700 40
コーナーコネクタ 40 G061110000 ¥2,000 40
コーナーコネクタ 80 G061120000 ¥4,300 80
コーナーコネクタ 80
(10個セット)
G061119000 ¥39,300 80
コーナーコネクタ 40
(イモネジ付き)
G061112000 ¥3,700 40

製品一覧 B

製品画像 ・ 図面 ・ 特長 ・ 仕様

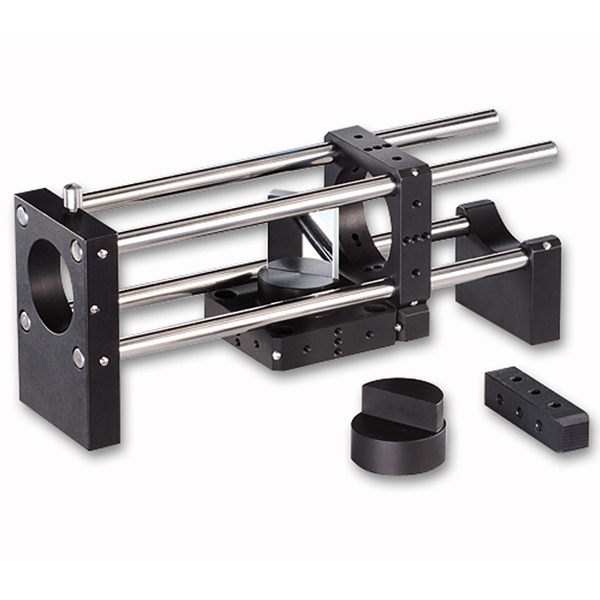

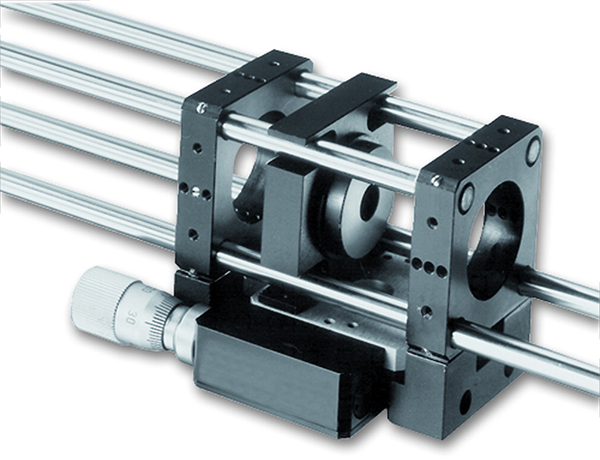

Application example: With the aid of the Linear Stage TS10M, the Mounting Plate 25-T10, two Corner Connectors T and two Mounting Plates, a longitudinal displacement unit for the LINOS Microbench can be realized.

  • ロッド、またはブレッドボード上にマウントプレートをマウントするのに使用
  • 移動ステージT10、TS10にマウント可能
  • 長さ:40mm
  • 移動ステージについては、「位置決めシステム」をご参照ください。

製品一覧 C

製品画像 ・ 図面 ・ 特長 ・ 仕様

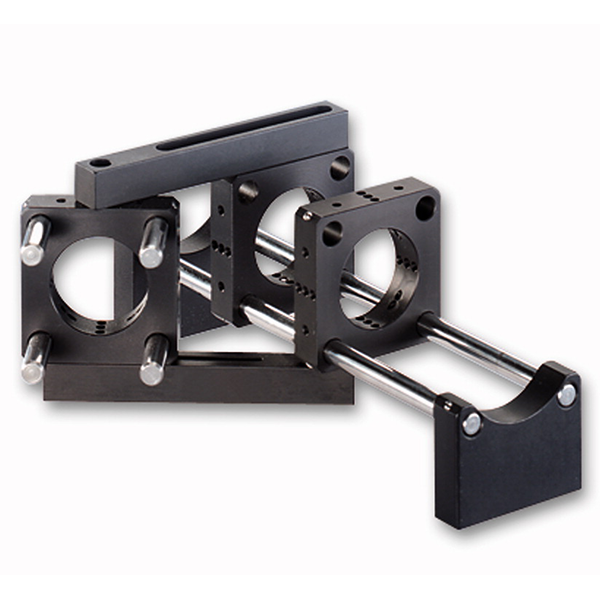

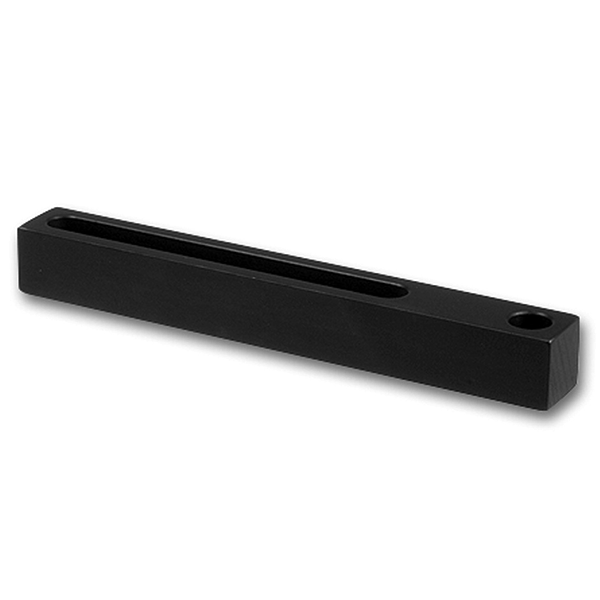

  • コネクタ 80V は、あらゆる角度で、2 つのマウントプレートを 1 平面のプレート上にマウントすることが可能
  • 2つのマウントプレートをこのコネクタに連結可能
  • 距離や角度を調整
製品名 型番 価格(税別) 技術資料
コネクタ 80V G065068000 ¥5,600

製品一覧 D

製品画像 ・ 図面 ・ 特長 ・ 仕様

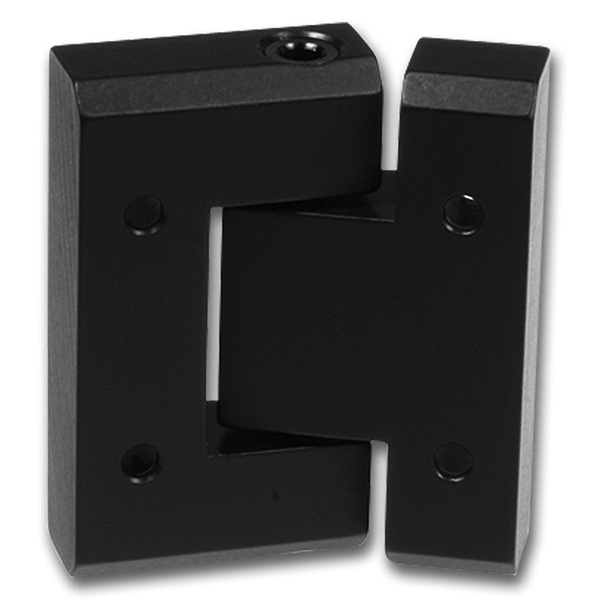

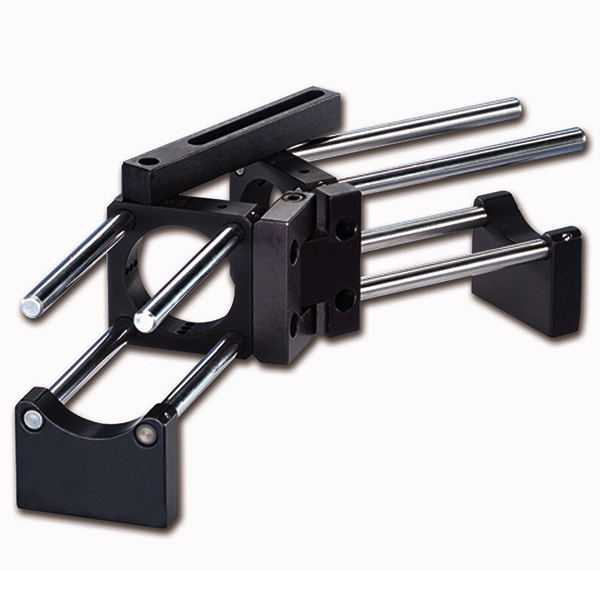

  • 二つのマウントプレートの間に使用し連結させる。
  • コネクタ 80V を使用することで、回転コネクタの角度を固定することが可能
  • 一対のマウントプレートを結合
  • 遊びのない高精度な回転、120°まで回転可能
  • 回転位置を固定するためには、コネクタ 80V(G065068000)をご使用ください。
製品名 型番 価格(税別) 技術資料
回転コネクタ G065067000 ¥30,100

製品一覧 E

製品画像 ・ 図面 ・ 特長 ・ 仕様

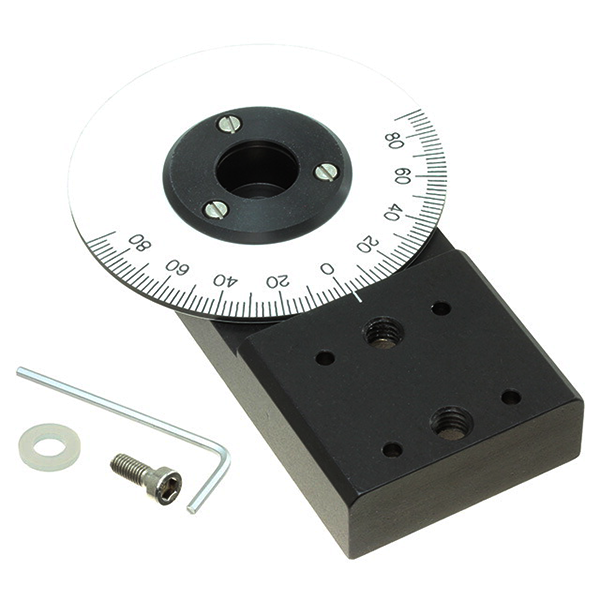

Swivel Arm with Scale (scope of delivery)

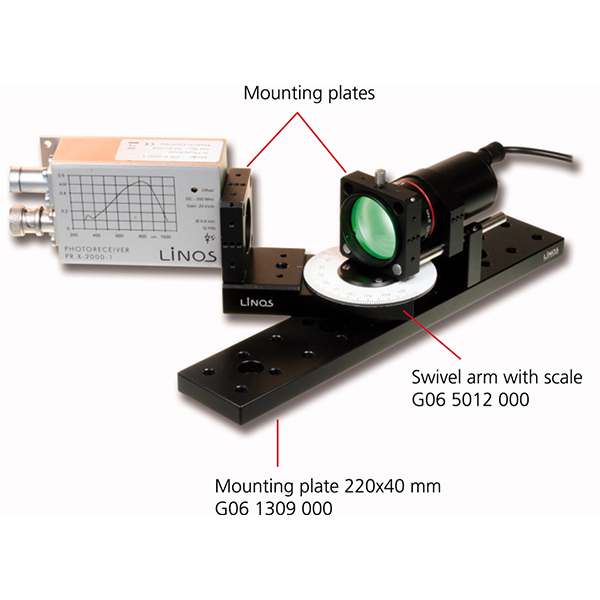

Application example of Swivel arm with scale

  • マイクロベンチシステムの角度測定用
  • マウントプレートまたはロッドホルダ F をマウント可能
  • 光軸の高さ(マウントプレートと併用した場合):40mm
  • ゼロポイント調整で±90°目盛り
  • マウントプレート、光学テーブルおよびキャリアにマウント可能
  • 上面マウント:センタ穴⌀6.6mm、下面マウント:M4 ネジ径:20mm 間隔
製品名 型番 価格(税別) 技術資料
回転アーム(目盛り付き) G065012000 ¥41,600
  • 表示価格に消費税は含まれておりません。
  • 為替レートの変動により予告なく価格を変更する場合があります。
  • ご注文の合計金額が 20,000 円(税別)に満たない場合は、送料として 1,000 円を別途ご請求します。
