マウントプレートやホルダのマウント径の変換に使用したり、C マウント、ファイバーコネクタなど、様々な規格のマウントにマッチさせる部品です。

アプリケーションノート

製品一覧 A

製品画像 ・ 図面 ・ 特長 ・ 仕様

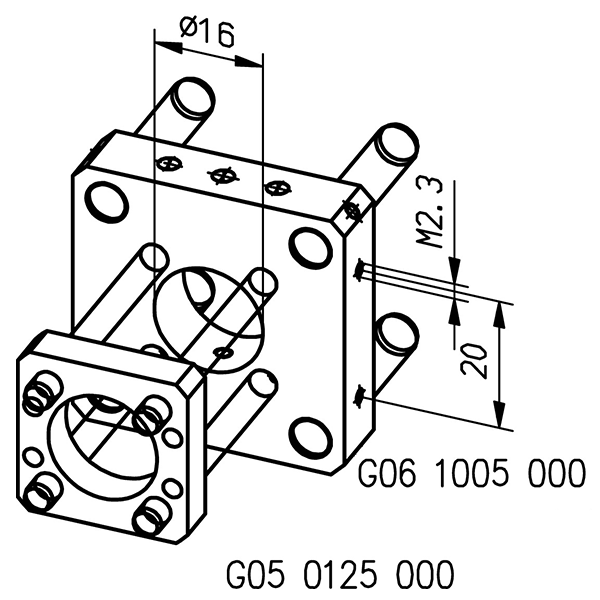

  • マイクロベンチとナノベンチの接続用アダプタ
  • ナノベンチロッド用穴 16mm 間隔
  • マイクロベンチロッド用穴 30mm 間隔
  • 内径⌀16mm にナノベンチ用マウント付きオプティクスを搭載可能
  • プレートにはネジは付属していません。ロッドに固定する際は、マイクロベンチ:M2.3、ナノベンチ:M2.5 のネジをお使いください。
製品名 型番 価格(税別) 技術資料
マイクロベンチ / ナノベンチ
変換アダプタ
G061005000 ¥10,600

製品一覧 B

製品画像 ・ 図面 ・ 特長 ・ 仕様

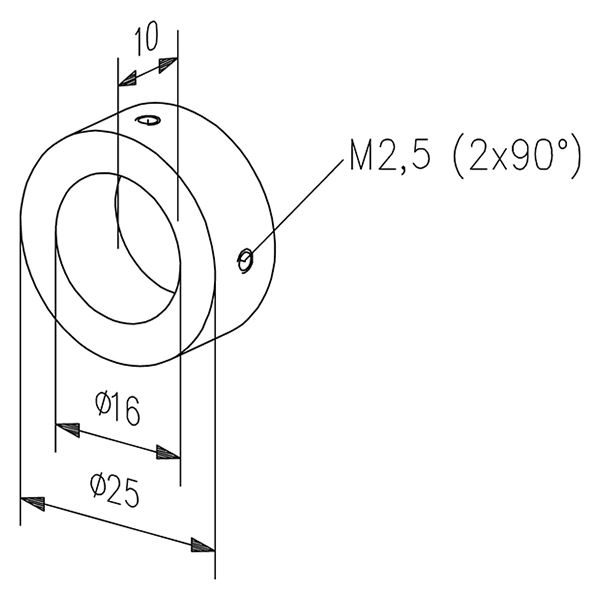

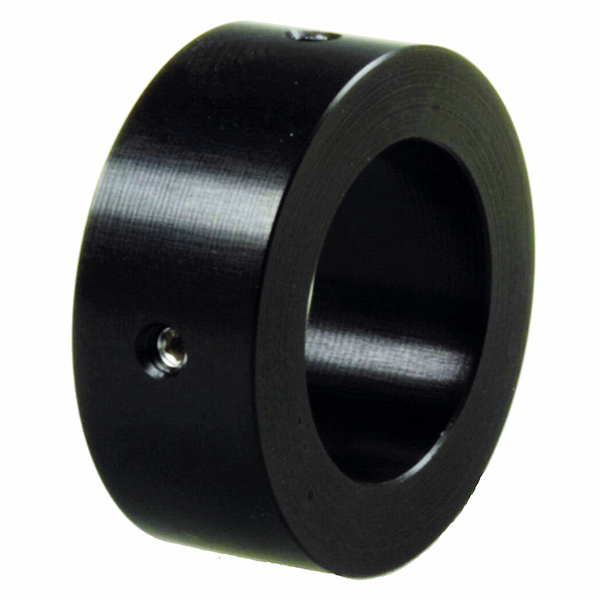

  • ナノベンチ用オプティクス (外径:16mm) を外径 25mm に変換、マイクロベンチのマウントプレート(マウントプレート25:G061010000など)に搭載可能
  • マウント付きレンズを固定するためには、  M2.5x3 イモネジセット (型番:G05 1520 000) が必要です。
製品名 型番 価格(税別) 技術資料
アダプタ 16 / 25 G050309000 ¥3,700

製品一覧 C

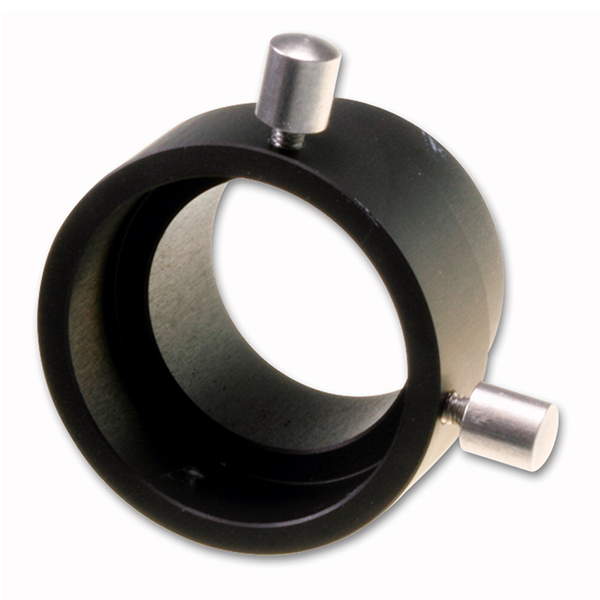

  • マウントまたは⌀25mm マウントの部品を  素早く交換する場合に便利な部品
  • 固定用の M2.3 サムスクリュ x 2 個が付属します。

Outer-⌀ * (mm):25
Inner diameter (mm):25
Length (mm):20

製品名 型番 価格(税別) 技術資料
アダプタ カラー G065042000 ¥5,800

製品一覧 D

製品画像 ・ 図面 ・ 特長 ・ 仕様

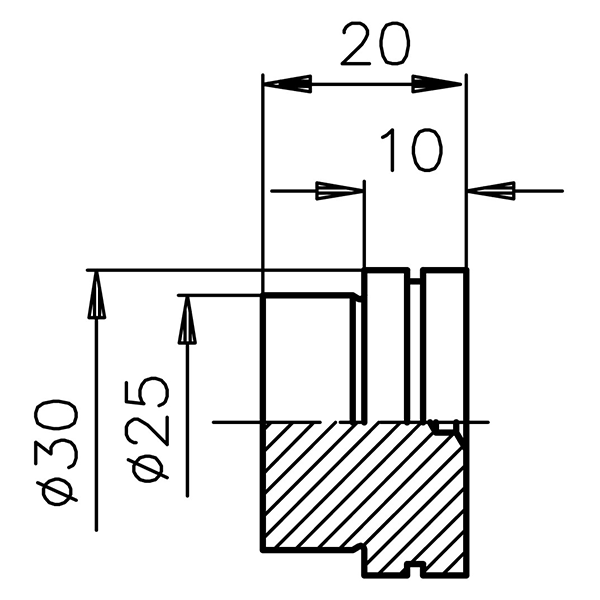

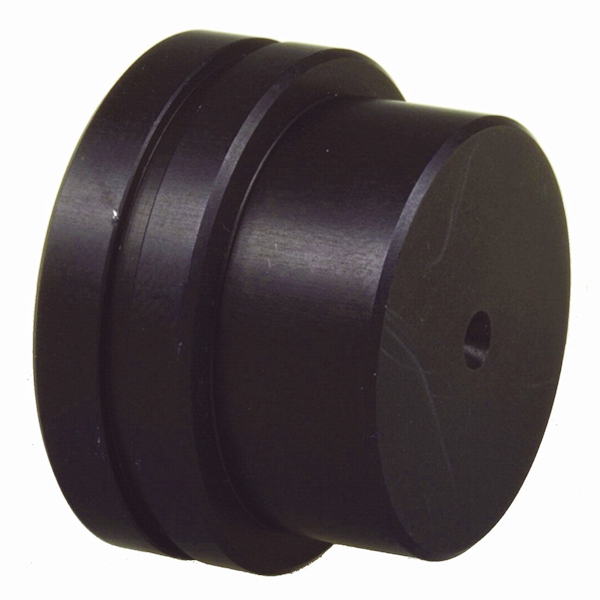

  • ⌀25mm または 30mm のアパーチャを、ビーム光路の終端でふさぐためのキャップ
  • カスタムのオプティクスホルダや部品の組み立てに
製品名 型番 価格(税別) 技術資料
キャップ 30 / 25 G061601000 ¥3,300

製品一覧 E

製品画像 ・ 図面 ・ 特長 ・ 仕様

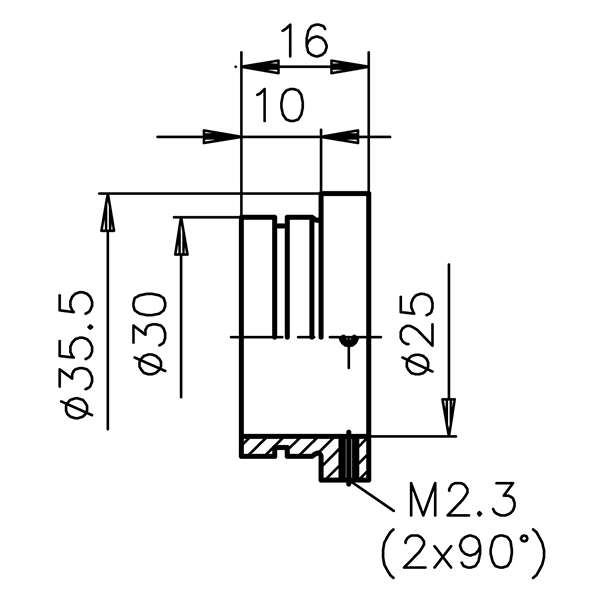

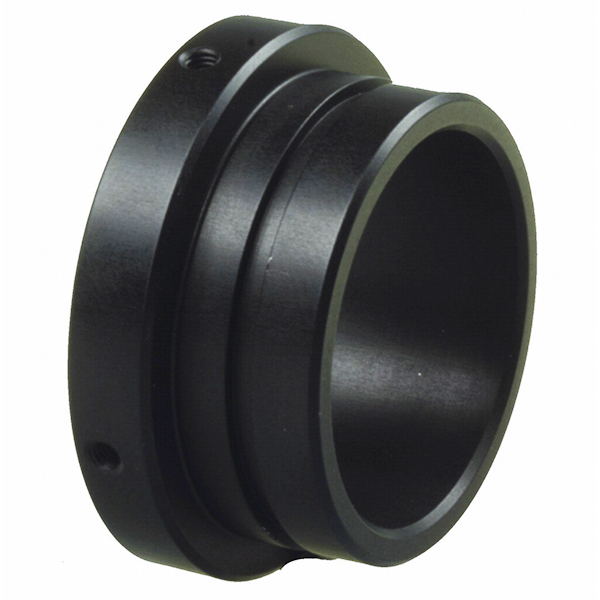

  • ⌀30mm を⌀25mmに 変換
製品名 型番 価格(税別) 技術資料
アダプタ 30 / 25 G061602000 ¥4,100

製品一覧 F

製品画像 ・ 図面 ・ 特長 ・ 仕様

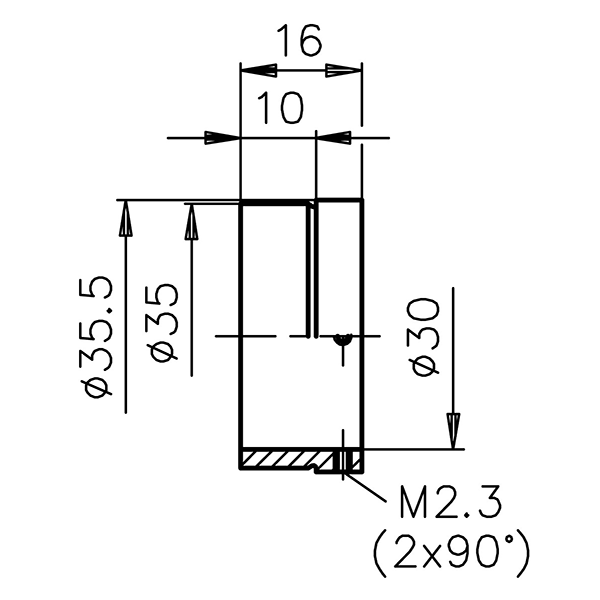

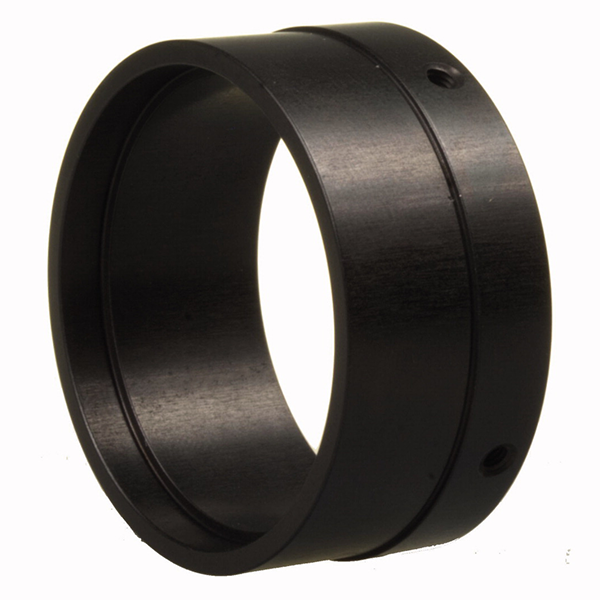

  • ⌀35mm を⌀30mm に変換
製品名 型番 価格(税別) 技術資料
アダプタ 35 / 30 G061637000 ¥4,500

製品一覧 G

製品画像 ・ 図面 ・ 特長 ・ 仕様

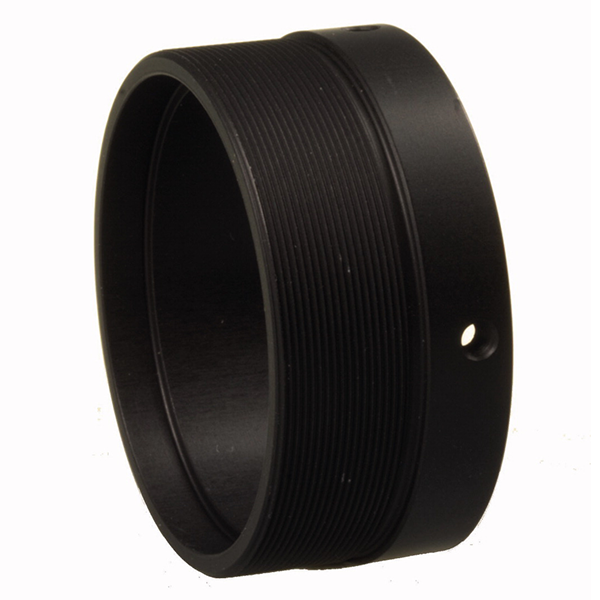

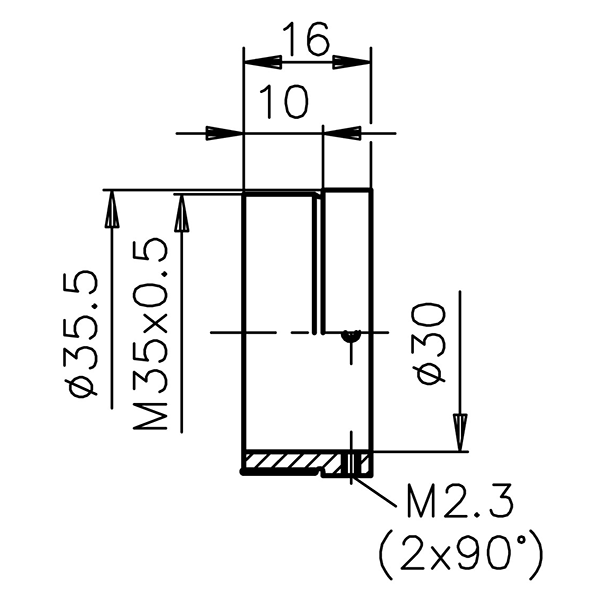

  • M35x0.5のネジ溝に⌀30mm の部品をマウントするために
製品名 型番 価格(税別) 技術資料
アダプタ M35x0.5 / 30 G061638000 ¥4,700

製品一覧 H

製品画像 ・ 図面 ・ 特長 ・ 仕様

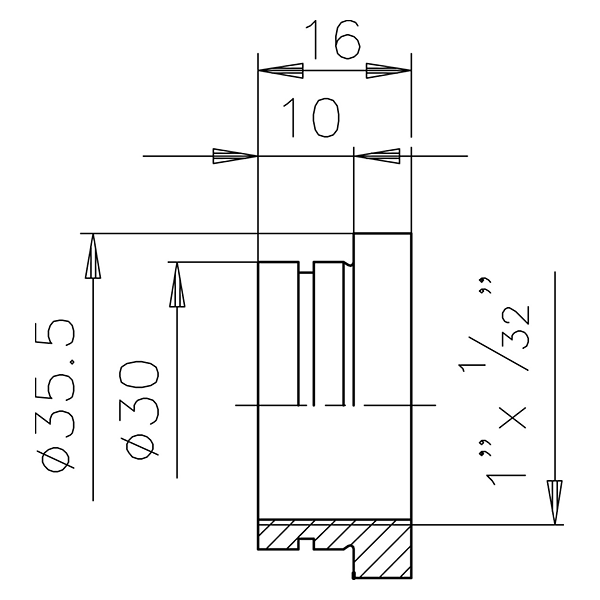

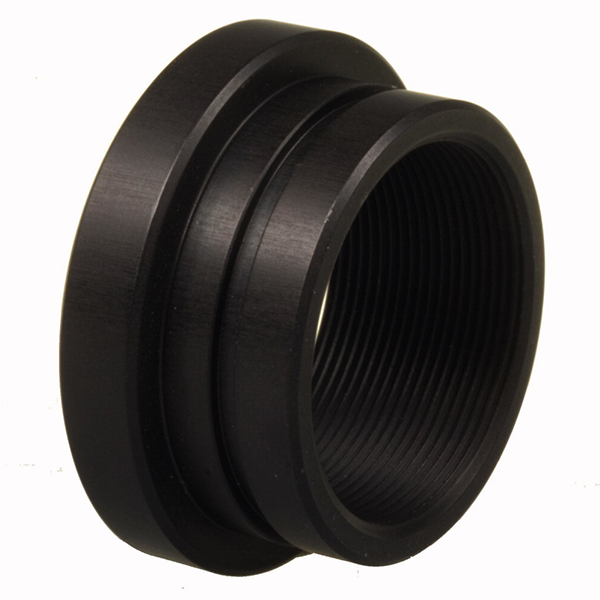

  • CCD カメラやレーザービームエキスパンダなど、C マウント(1"x1/32)ネジ溝付きのデバイスを⌀30mmア パーチャにマウントするための部品
製品名 型番 価格(税別) 技術資料
アダプタ 30 / Cマウント
(1" x 1/32")
G061658000 ¥4,700

製品一覧 I

製品画像 ・ 図面 ・ 特長 ・ 仕様

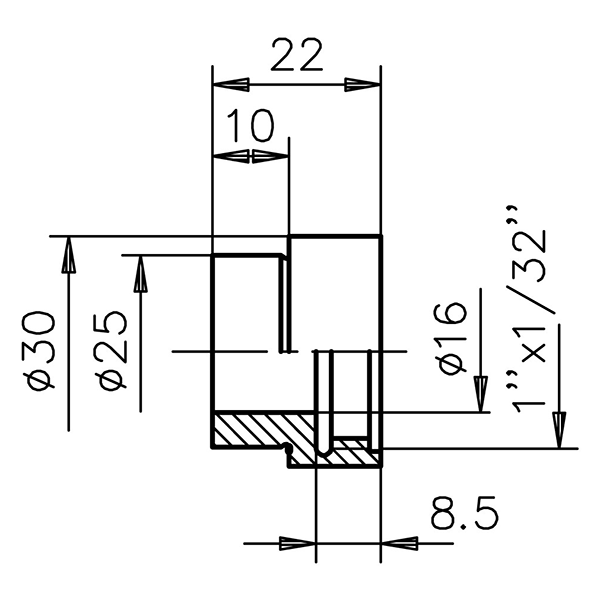

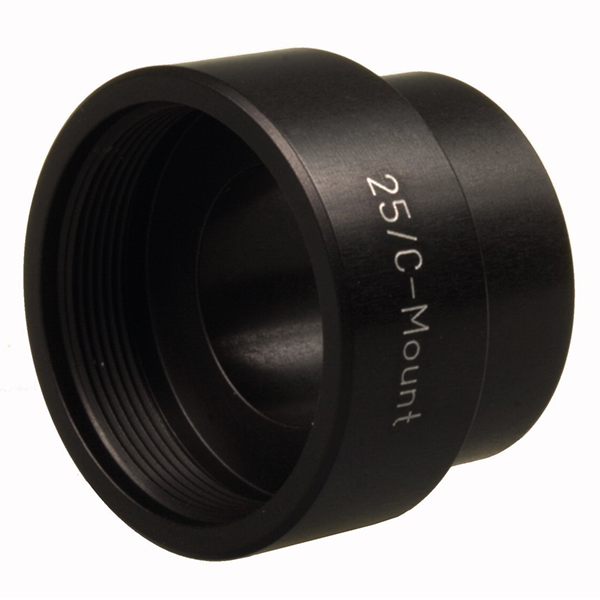

  • 外径が 25mm で内部に C マウントネジ溝付きのアダプタ
製品名 型番 価格(税別) 技術資料
アダプタ 25 / Cマウント G061664000 ¥9,300

製品一覧 J

製品画像 ・ 図面 ・ 特長 ・ 仕様

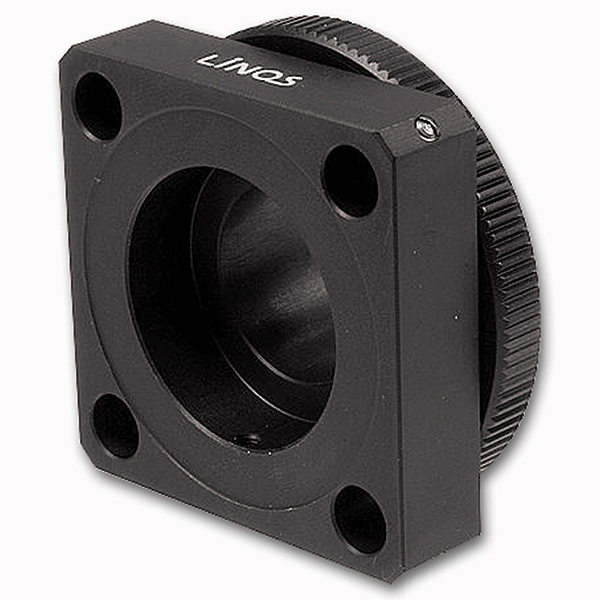

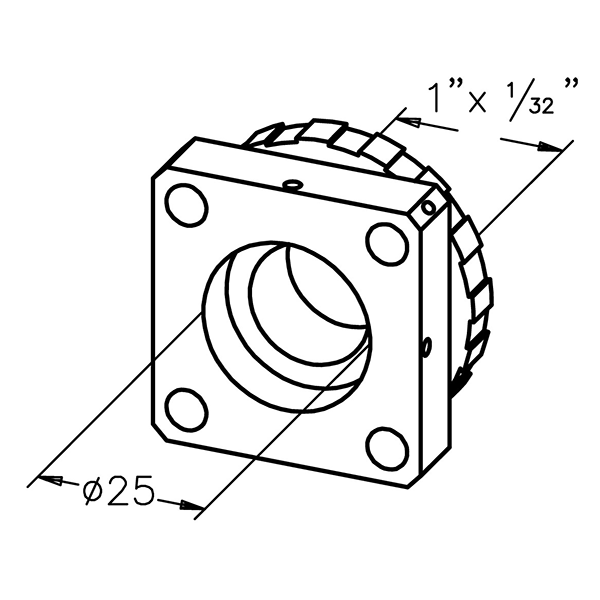

  • C マウント付きのレーザーや CCD カメラをマイクロベンチに 固定するための部品
  • C マウントのアライメントを固定するためのリテーナリング付き
  • マイクロベンチロッドで直接固定可能
  • ⌀25mm の中心穴
製品名 型番 価格(税別) 技術資料
アダプタ
C マウント / マイクロベンチ
G061659000 ¥15,800

製品一覧 K

製品画像 ・ 図面 ・ 特長 ・ 仕様

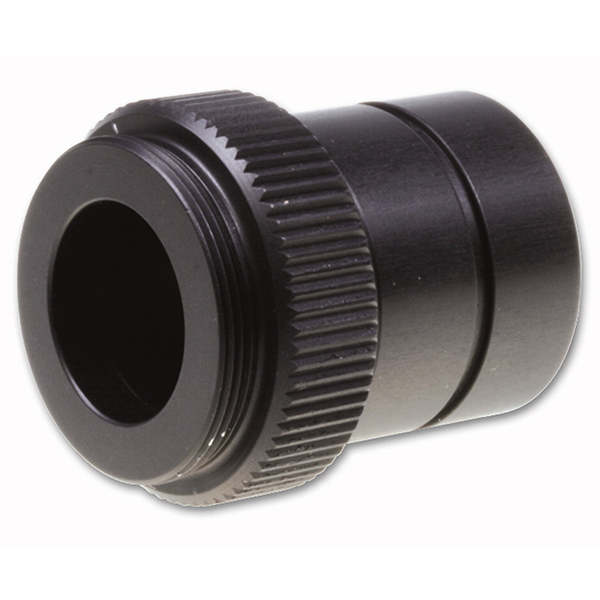

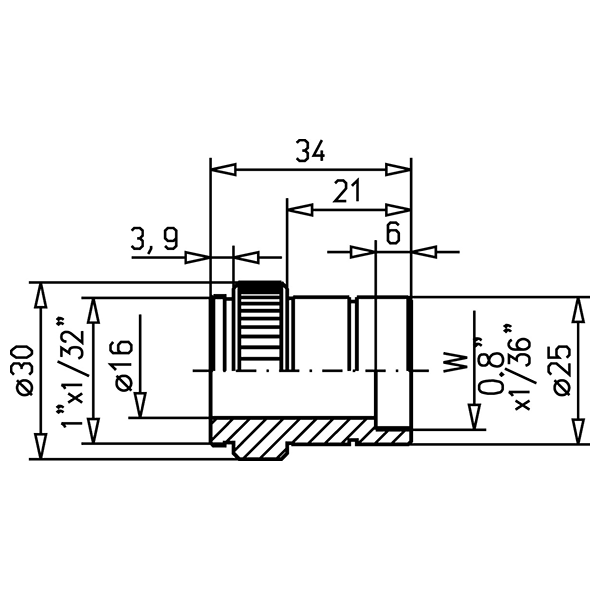

  • C マウント付きの部品をスタンダードな顕微鏡用ネジ溝にマウントする部品
  • マイクロベンチマウントティングプレートにも使用可能
製品名 型番 価格(税別) 技術資料
アダプタ
1'' / W 0.8'' and ⌀ 25
G061661000 ¥7,400

製品一覧 L

製品画像 ・ 図面 ・ 特長 ・ 仕様

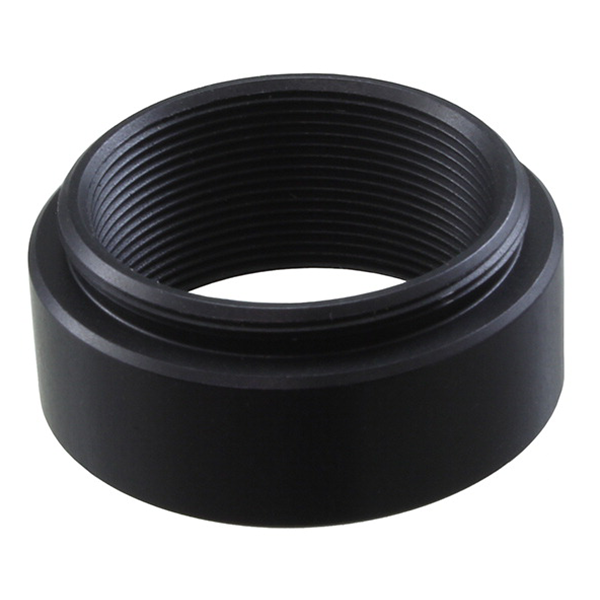

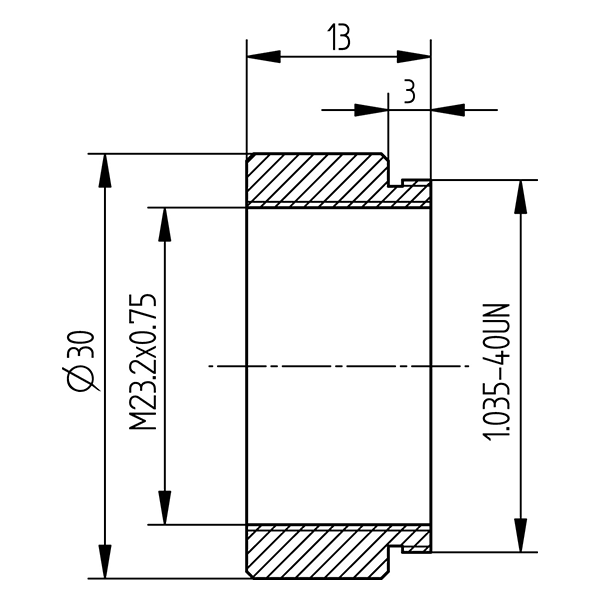

  • 他社の光学ベンチ / ケージシステムと組み合わせることが可能
  • アダプタの内側は M23.2×0.75 のネジ溝
  • インチ規格用に設計されたマウント・キャリアを、標準のマイクロベンチに適合
  • マイクロベンチの内径 30mm のマウントプレート と、1.035''-40 UN ネジ付きマウントプレートを接続
  • 内部ネジにより、リテーナリングを使用して、⌀22.4mm までの光学部品を取り付け可能
製品名 型番 価格(税別) 技術資料
ベンチシステム用アダプタ
30 & 1.035''-40 UN
G060407000 ¥4,900

製品一覧 M

製品画像 ・ 図面 ・ 特長 ・ 仕様

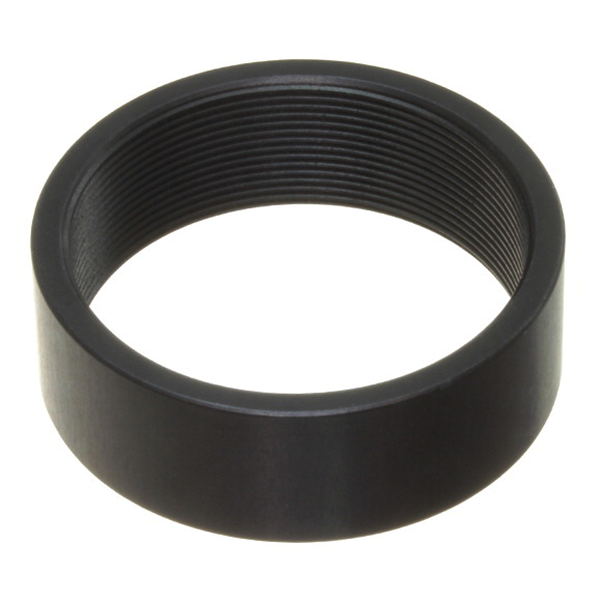

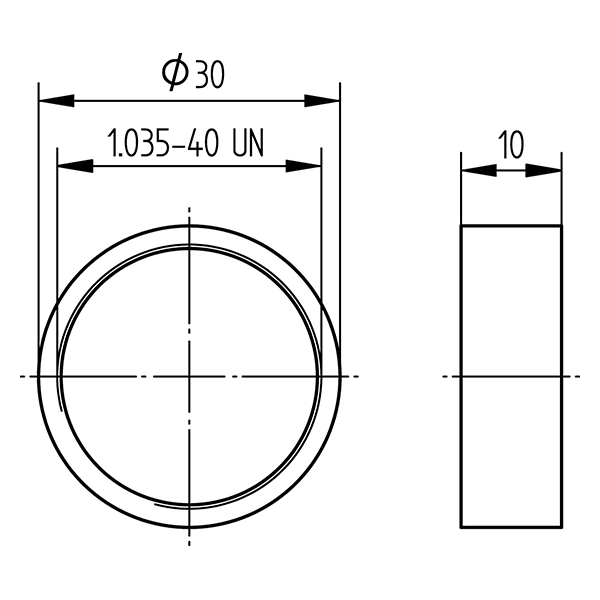

  • 1.035''-40 UN のネジ溝マウント付きのオプティクスを、内径 30mm のLINOS マウントプレートに取り付けるためのアダプタ
  • 外径:30mm、長さ:10mm
  • 内部ネジ溝:1.035''-40 UN
製品名 型番 価格(税別) 技術資料
アダプタ 1.035''-40UN / 30 G061168000 ¥3,900

製品一覧 N

製品画像 ・ 図面 ・ 特長 ・ 仕様

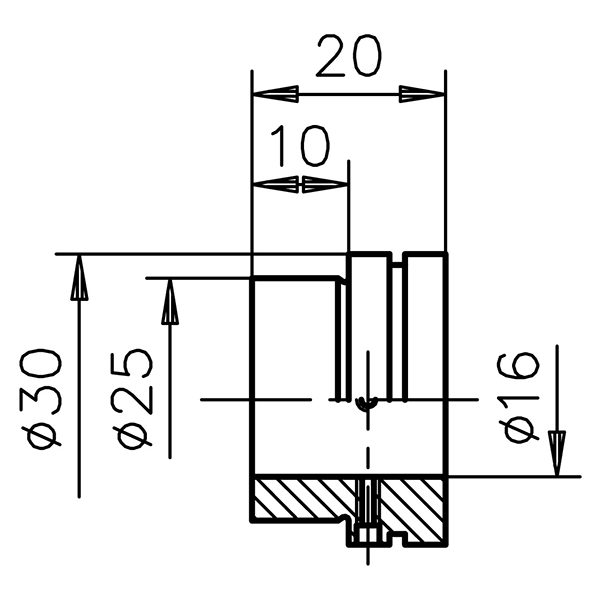

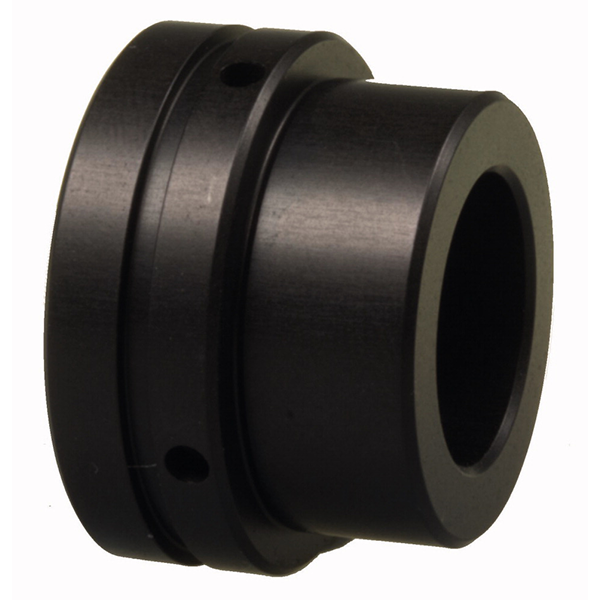

  • 外径 16mm の小型対物レンズを外径 25mm または 30mm に変換
製品名 型番 価格(税別) 技術資料
アダプタ 16 G061622000 ¥4,500

製品一覧 O

製品画像 ・ 図面 ・ 特長 ・ 仕様

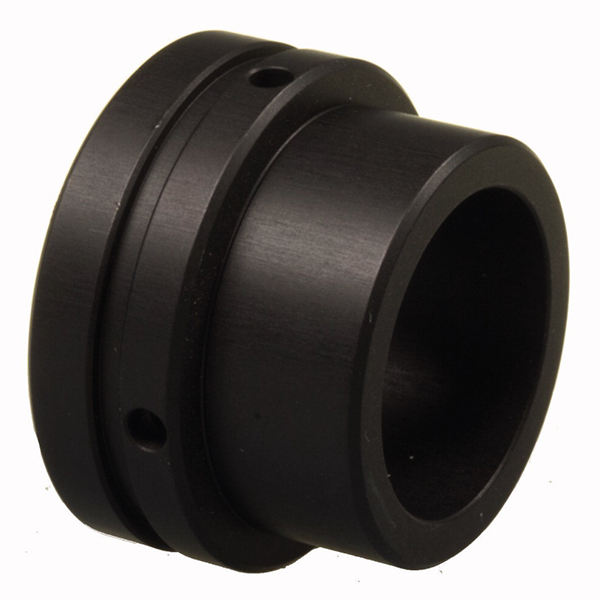

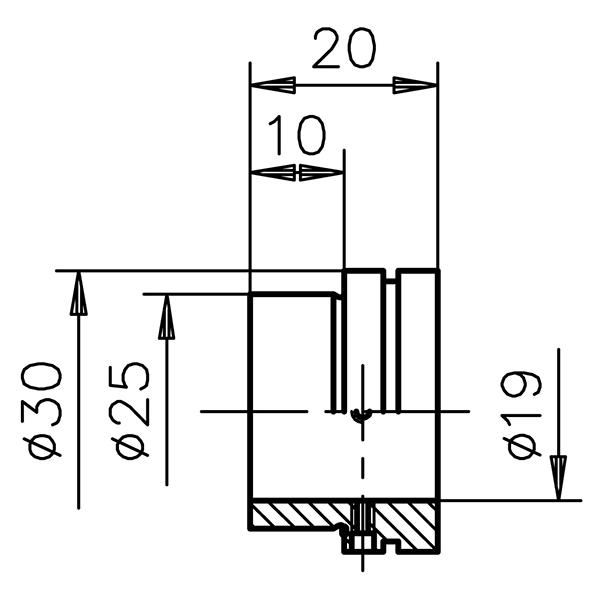

  • 外径 19mm の小型対物レンズを外径 25mm または 30mm に変換
製品名 型番 価格(税別) 技術資料
アダプタ 19 G061623000 ¥4,500

製品一覧 P

製品画像 ・ 図面 ・ 特長 ・ 仕様

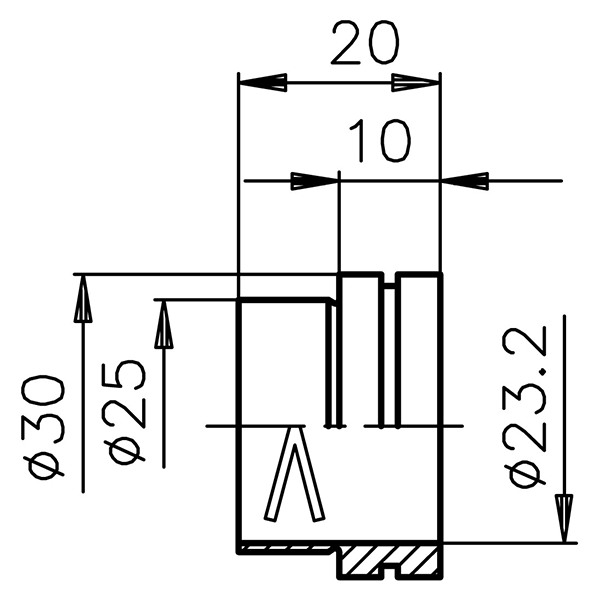

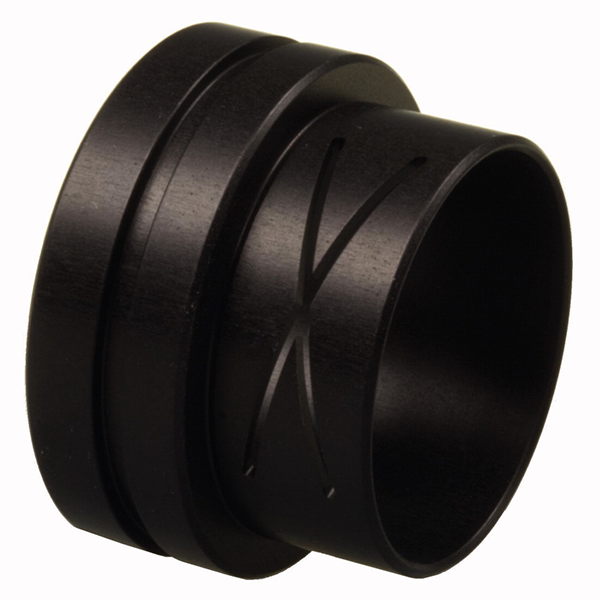

  • ⌀ 23.2 mm のスタンダードな顕微鏡接眼レンズを、マウントプレート 25 または 30 に取り付けるためのアダプタ
製品名 型番 価格(税別) 技術資料
アダプタ 23.2 G061636000 ¥4,500

製品一覧 Q

製品画像 ・ 図面 ・ 特長 ・ 仕様

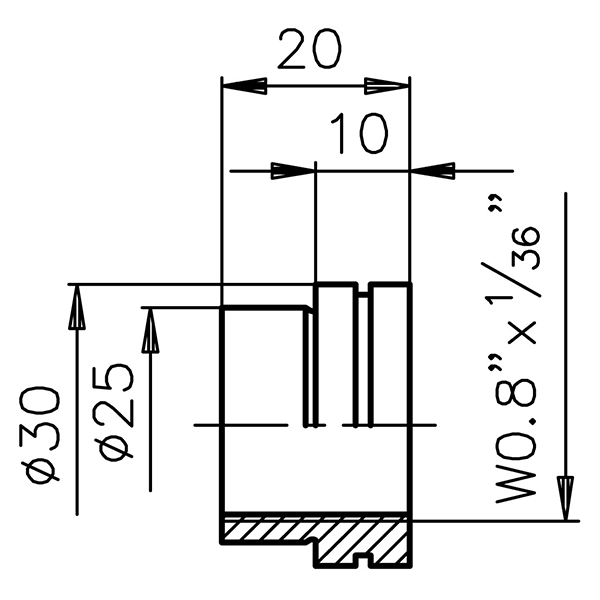

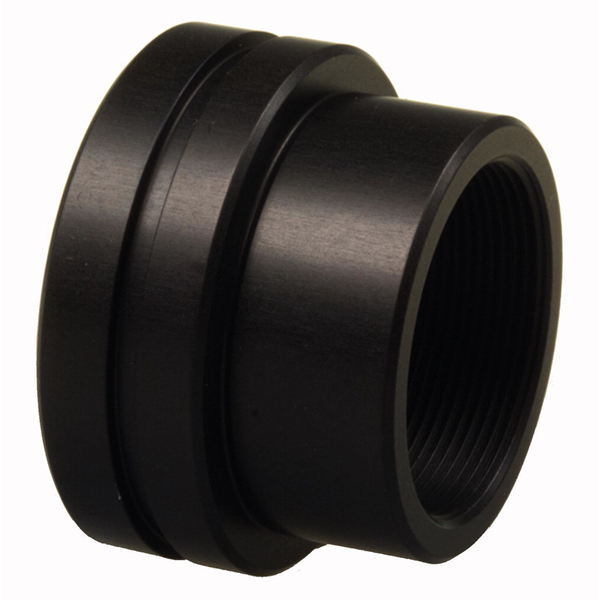

  • W0.8"x1/36" (RMS) ネジ溝付きのスタンダードな顕微鏡対物レンズを、マウントプレート 25 または 30 に取り付けるためのアダプタ
製品名 型番 価格(税別) 技術資料
アダプタ
W0.8" x 1/36"
G061621000 ¥5,400

製品一覧 R

製品画像 ・ 図面 ・ 特長 ・ 仕様

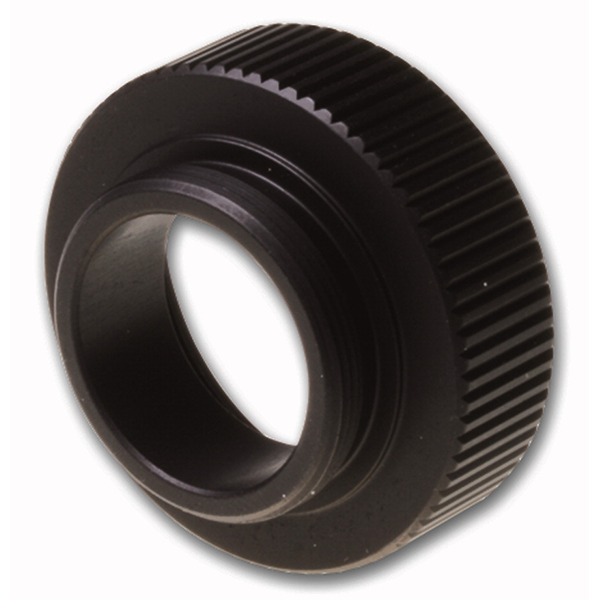

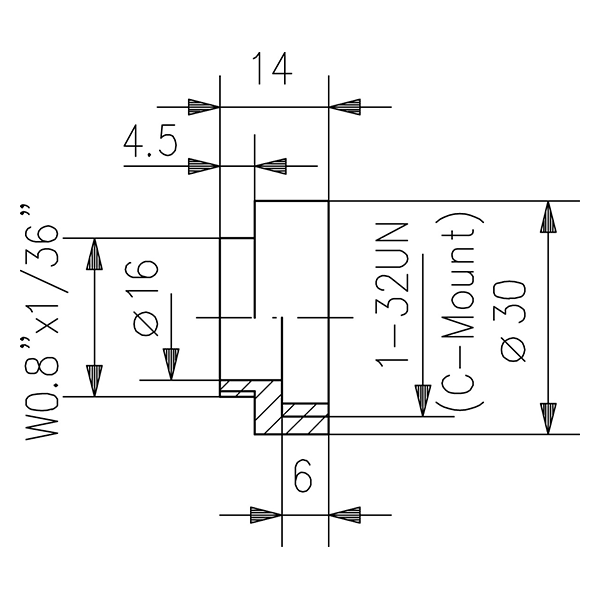

  • C マウントネジ溝付きの部品を、スタンダードな W0.8"x1/36" の顕微鏡用マウントに取り付けるアダプタ
製品名 型番 価格(税別) 技術資料
アダプタ
W0.8" / 1"
G061662000 ¥6,600

製品一覧 S

製品画像 ・ 図面 ・ 特長 ・ 仕様

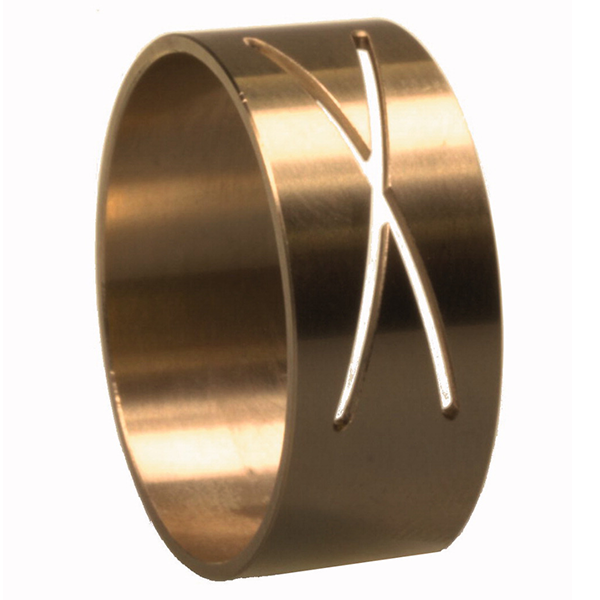

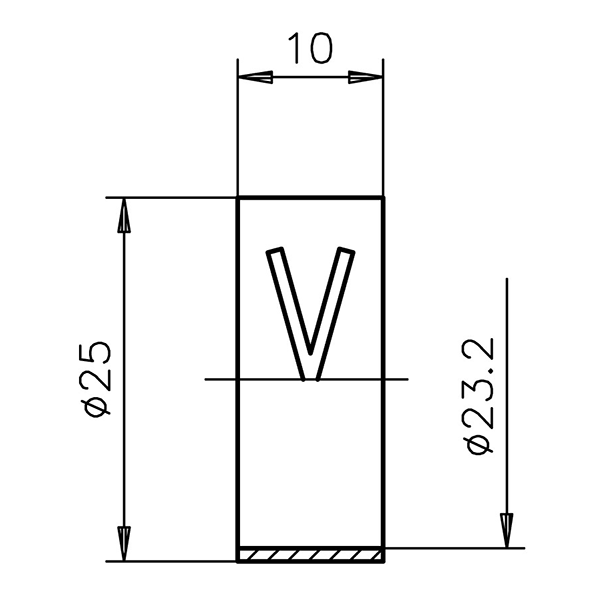

  • ⌀ 23.2mm のスタンダードな顕微鏡接眼レンズを、⌀25mm のアパーチャに取り付けるアダプタ
製品名 型番 価格(税別) 技術資料
アダプタ 23.2 / ⌀25 G038855000 ¥6,200

製品一覧 T

製品画像 ・ 図面 ・ 特長 ・ 仕様

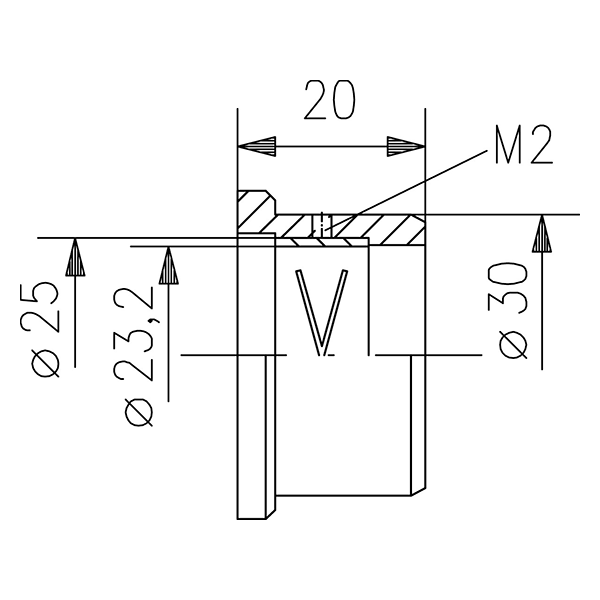

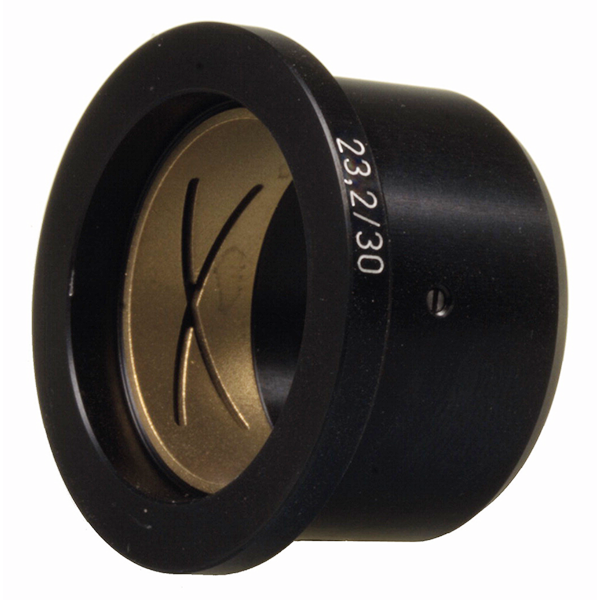

  • ⌀ 23.2mm のスタンダードな顕微鏡接眼レンズを、⌀30mm のアパーチャに取り付けるアダプタ
  • アダプタを取り付けてもチューブの全長は変わりません。
製品名 型番 価格(税別) 技術資料
接眼レンズアダプタ
23.2 / 30
G061634000 ¥12,200

製品一覧 U

製品画像 ・ 図面 ・ 特長 ・ 仕様

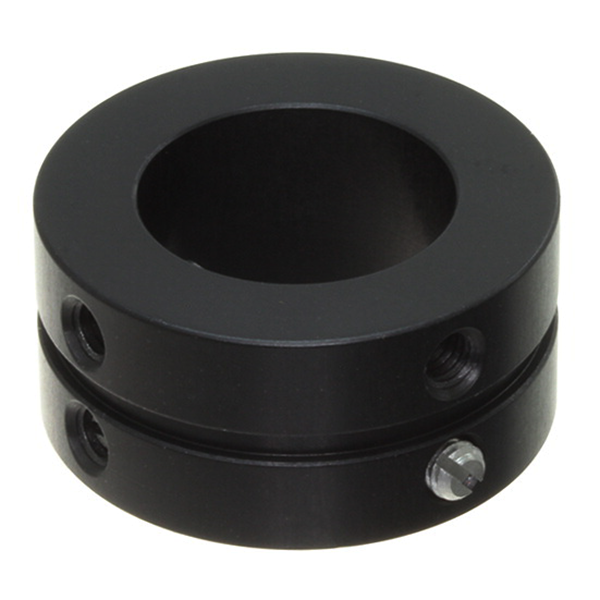

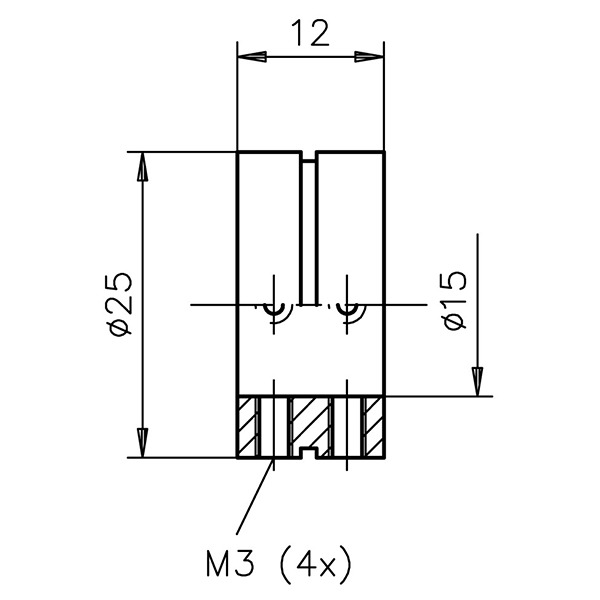

  • 内径 25mm を 15mm に変換するアダプタ
製品名 型番 価格(税別) 技術資料
アダプタ 25 / 15 G061626000 ¥4,700

製品一覧 V

製品画像 ・ 図面 ・ 特長 ・ 仕様

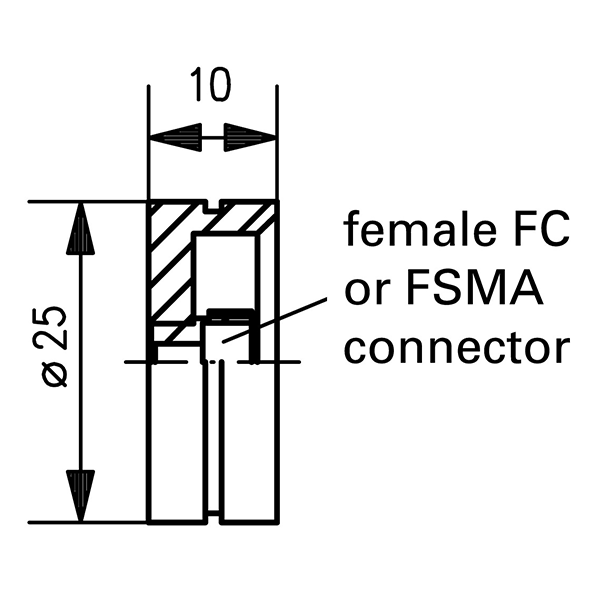

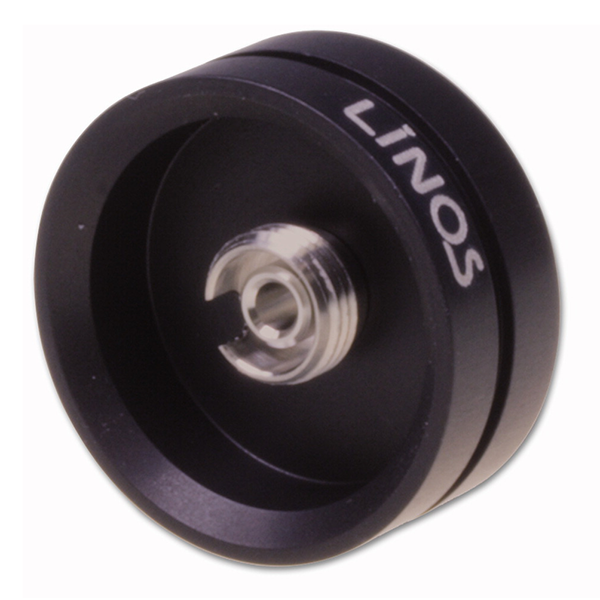

  • オプティクスを含まないマウンティングフランジ
  • FC コネクタまたは FSMA コネクタ付きファイバーを取り付け可能
  • ⌀25mm、長さ 10mm
  • マウントプレート 25、ホルダ 25、センタリングマウントプレート 25 などに取り付け可能
製品名 型番 価格(税別) 技術資料
アダプタ 25 / FC
[コネクタ(小):FC/PC]
G067054000 ¥15,100
アダプタ 25 / FSMA
[コネクタ(小):FSMA]
G067055000 ¥20,800
アダプタ 25 / FC 3.5°
[コネクタ(小):FC/APC (3.5°)]
G067065000 ¥20,800

製品一覧 W

製品画像 ・ 図面 ・ 特長 ・ 仕様

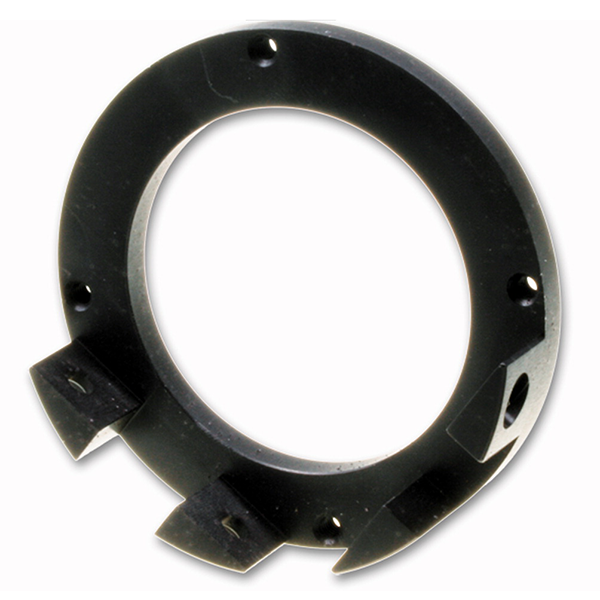

  • マイクロベンチのマウントプレートを様々な機器に取り付ける場合のフランジ
製品名 型番 価格(税別) 技術資料
マウントプレート固定用
フランジ
G061674000 ¥11,000

製品一覧 X

製品画像 ・ 図面 ・ 特長 ・ 仕様

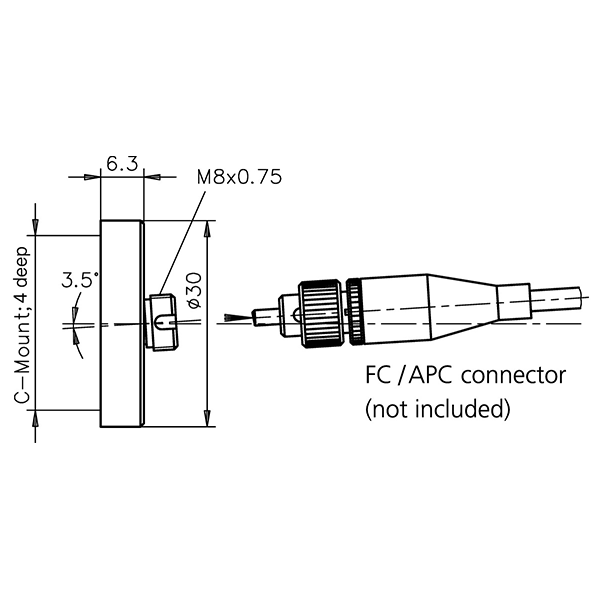

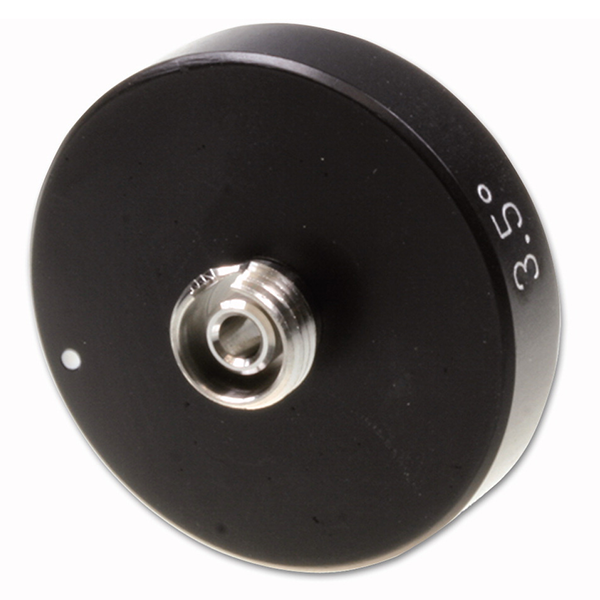

  • レンズなしのマウンティングフランジ
  • FC/APC, FC/PC コネクタ用
  • FC/APC コネクタ端面からの戻り光を防ぐ
  • C マウント雌ネジ(1-32 UN 2A)
  • ⌀30mm なのでホルダ 30 やマウントプレート 30 などにフィット
製品名 型番 価格(税別) 技術資料
FC ファイバーアダプタ
3.5°(FC/APC)
G038857000 ¥16,800
FC ファイバーアダプタ
(FC/PC)
G038853000 ¥16,800

製品一覧 Y

製品画像 ・ 図面 ・ 特長 ・ 仕様

  • 2 個セット

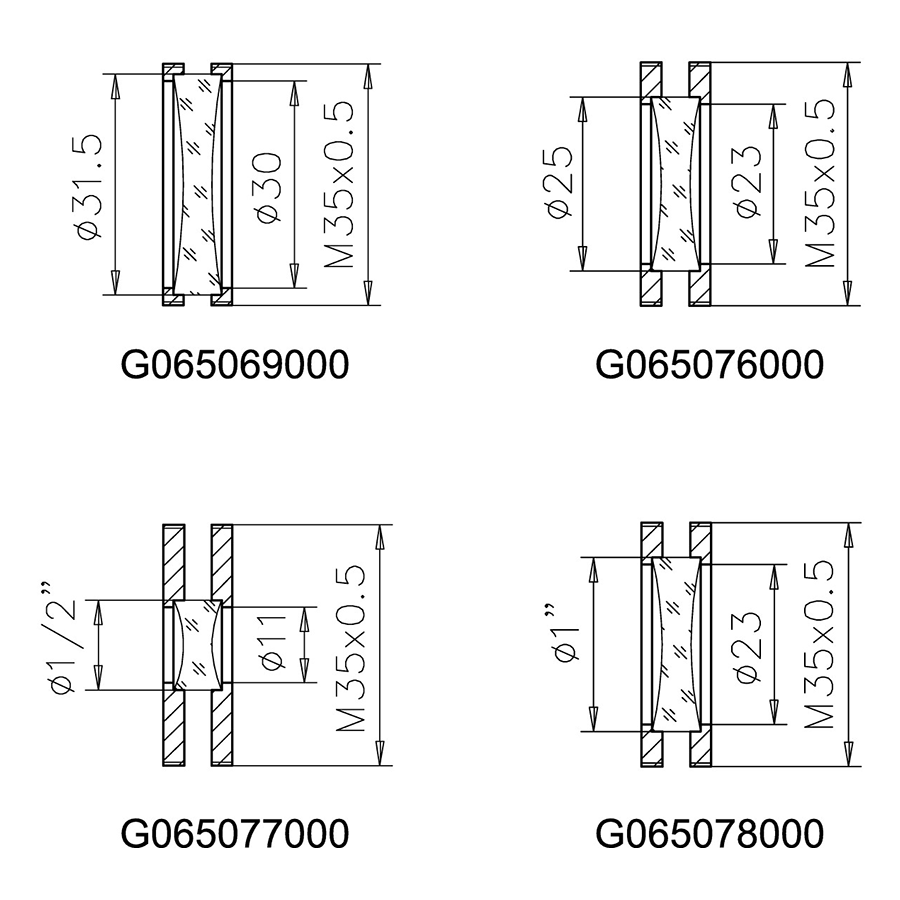

  • マウントプレート M35x0.5 やホルダ M35x0.5に、⌀1/ 2", 1", 25mm, 31.5mm のオプティクスをマウントする用
製品名 型番 価格(税別) 技術資料
リテーナーリング ⌀31.5 mm
(2 個セット)
G065069000 ¥4,700
リテーナーリング ⌀25 mm
(2個セット)
G065076000 ¥5,400
リテーナーリング ⌀1/2''
(2個セット)
G065077000 ¥5,600
リテーナーリング ⌀1''
(2個セット)
G065078000 ¥5,600

製品一覧 Z

製品画像 ・ 図面 ・ 特長 ・ 仕様

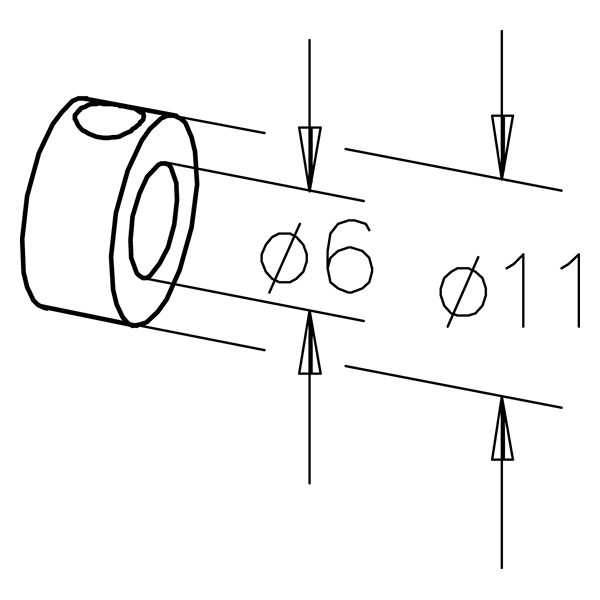

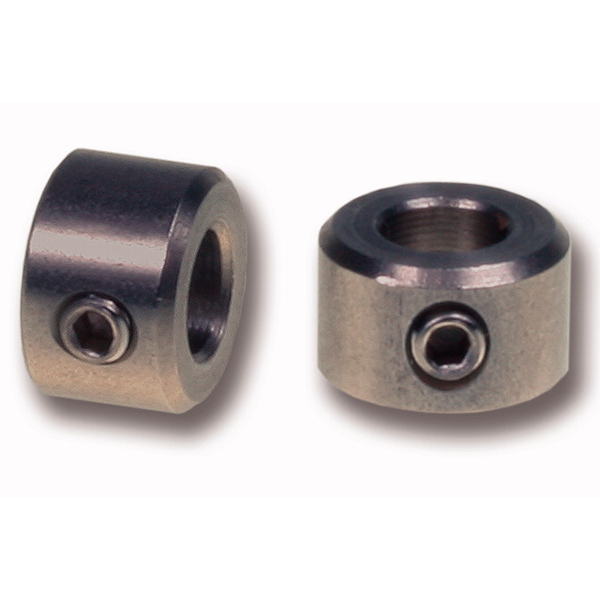

  • マイクロベンチロッド上のクランプ、止め具として

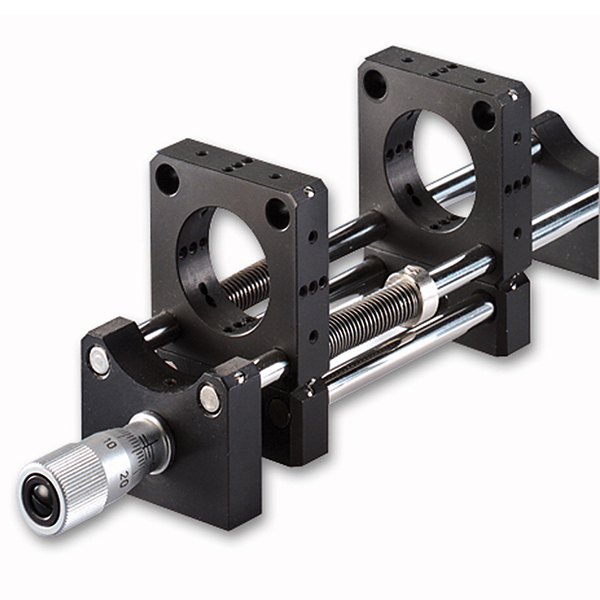

  • ロッド、カウンタサポート、マイクロメーター用ホルダ、マイクロメーター G、スプリングと組み合わせて Z 軸移動を実現
製品名 型番 価格(税別) 技術資料
カラーセット(10個セット) G061220000 ¥7,600

製品一覧 AA

製品画像 ・ 図面 ・ 特長 ・ 仕様

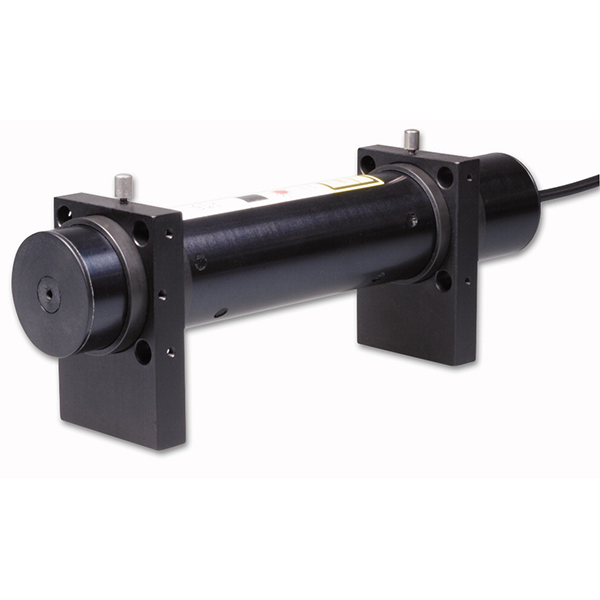

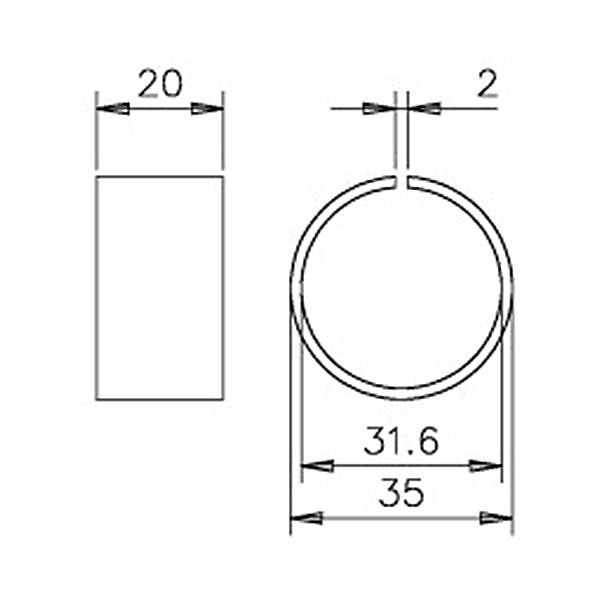

HeNe-Laser with outer diameter of 31.7 mm attached in Microbench

Adapter to attach a Cylindrical HeNe Laser with 31.7 mm outer diameter to Microbench Mounting plate 35 (G06 1047 000) and Holder 35 (G06 5084 000).

製品名 型番 価格(税別) 技術資料
HeNe レーザー用アダプタ
⌀31.7 mm
G040691000 ¥3,700

製品一覧 AB

製品画像 ・ 図面 ・ 特長 ・ 仕様

Application example: The upper adapter connects a kineMatix with the LINOS Tube System. The laser beam is coupled into the kineFLEX fiber and coupled out at the lower kineMatix which in turn is connected to the LINOS Microbench by the same adapter (Adapter kineMATIX / Microbench / C-mount).

Mounting example of two kineMATIX 4-axis positioners for fiber coupling (part of kineFLEX fibers and iFLEX-iRIS laser systems) to Microbench assembly.

  • 30 mm flange diameter for installing in e.g. Microbench mounting plate 30 or holder 30
  • With 4x M3 threads (e.g. directly mountable to kineMATIX 4-axis kinematic mount for fiber coupling, see kineFLEX fiber system and iFLEX-iRIS laser systems)
  • With internal C-Mount thread
製品名 型番 価格(税別) 技術資料
アダプタ
kineMATIX / Microbench / C-mount
G173013000 ¥8,300
  • 表示価格に消費税は含まれておりません。
  • 為替レートの変動により予告なく価格を変更する場合があります。
  • ご注文の合計金額が 20,000 円(税別)に満たない場合は、送料として 1,000 円を別途ご請求します。
