両凹レンズ（マウント付き・石英ガラス）

ご相談・お問合せ

仕様
製品一覧
図面

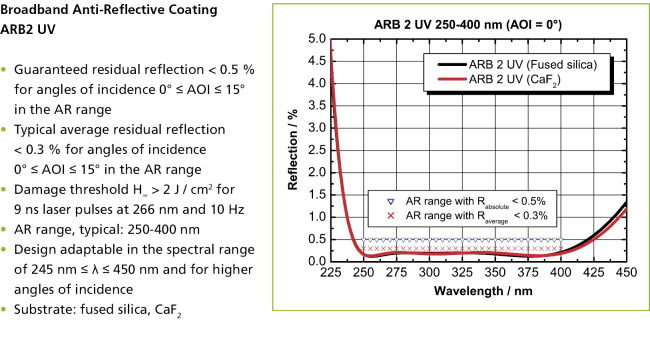

コーティング

仕様

Part No.	Optic Size (mm)	Length (mm)	Focal Length (mm)	Material	Optic Centering Accuracy	Optic Center Thickness dm (mm)	Optic Edge Thickness (mm)	⌀ Tolerance (mm)	h, h' (mm)	Clear aperture (mm)	f'1064 nm (mm)	Outer Diameter (mm)	Radius of Curvature 1 (mm)	Radius of Curvature 2 (mm)
G063344000	⌀22.4	10	-20	Fused Silica	4'	1.5	8.1	-0.13	3.3	21.4	-22.59	25	-20.535	20.535
G063345000	⌀22.4	10	-30	Fused Silica	4'	1.5	5.7	-0.13	2.1	21.4	-33.43	25	-30.287	30.287
G063346000	⌀22.4	10	-40	Fused Silica	4'	1.5	4.7	-0.13	1.6	21.4	-44.67	25	-40.388	40.388
G063347000	⌀22.4	10	-50	Fused Silica	4'	1.5	4.1	-0.13	1.3	21.4	-55.89	25	-50.481	50.481

製品一覧

両凹レンズ（マウント付き・石英ガラス）の一覧表です。 2行目のフィールドに頭の文字を入力すると絞り込めます（例：「1」と入力すると、1から始まるデータの行のみが表示されます）。

型番	製品名	コーティングなし型番末尾 xxx=000	ARB2-VIS 型番末尾 xxx=322	ARB2-NIR 型番末尾 xxx=525	ARHS-YAG 型番末尾 xxx=329	RAL(AL) 型番末尾 xxx=331	RAGV 型番末尾 xxx=400
G063344xxx	Biconcave lens; Fused silica; D=22.4; F=-20; mounted	¥33,900	¥37,200	¥45,100	¥37,200	¥36,400	¥36,400
G063345xxx	Biconcave lens; Fused silica; D=22.4; F=-30; mounted	¥33,900	¥37,200	¥45,100	¥37,200	¥36,400	¥36,400
G063346xxx	Biconcave lens; Fused silica; D=22.4; F=-40; mounted	¥33,900	¥37,200	¥45,100	¥37,200	¥36,400	¥36,400
G063347xxx	Biconcave lens; Fused silica; D=22.4; F=-50; mounted	¥33,900	¥36,400	¥45,100	¥36,400	¥36,400	¥36,400

※

表示価格に消費税は含まれておりません。
※

為替レートの変動により予告なく価格を変更する場合があります。
※

ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

図面

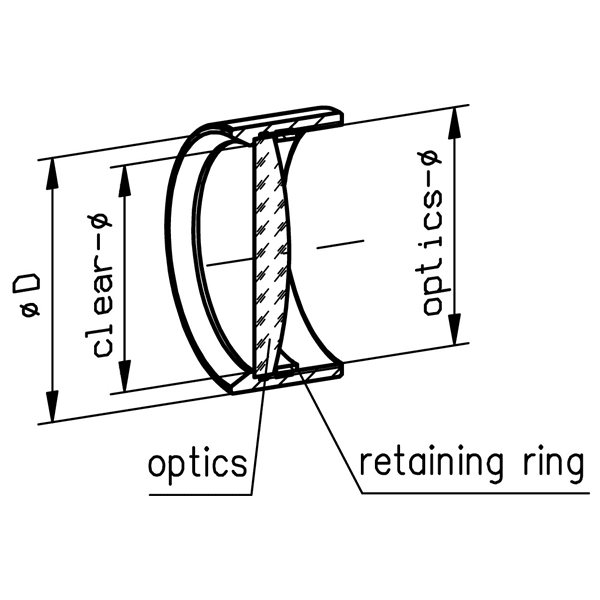

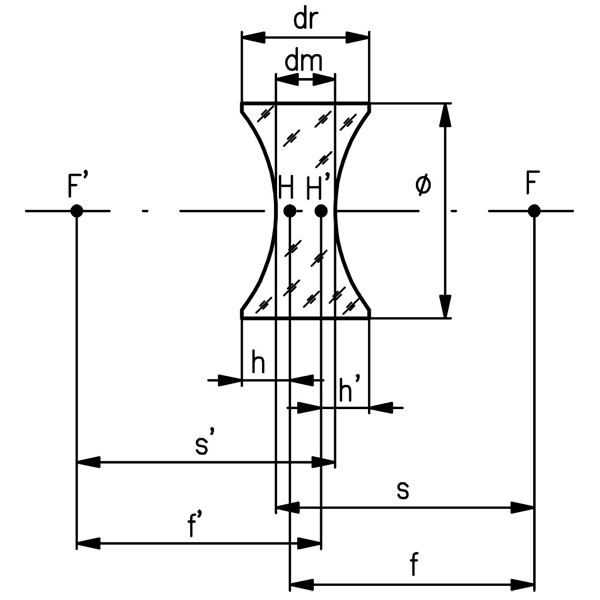

Mounted symmetric-concave lenses

Dimensions f: focal length (object side)
^f': focal length (image side)
s: object distance
s': image distance
⌀: lens diameter
dm: center thickness
dr: edge thickness
h: primary vertex
h': sagittal height secondary vertex
F, F': focal points
H, H': principal points

Tolerances:
Focal length ^f': ±2%
Image distance s': ±2%
