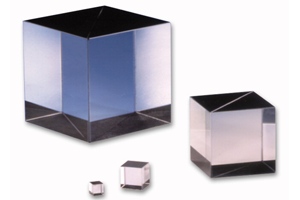

広帯域薄膜 偏光ビームスプリッターキューブ
特長
- 偏光純度の高い透過光を生みだす特別なビームスプリッタコーティング
- 広い動作波長範囲と非常に高い消光比/透過率を同時に実現
- 透過光の消光比 >10,000:1 (⌀Tp : ⌀Ts) at ± 2°
- 透過光に角度偏向なし
- 波面収差 λ/4以下（at 633nm)
- 広帯域反射防止コーティング付き（at 633nm)
- Tp >90%
- ダメージ閾値：>2ｋW/cｍ², cw, 488/514nm
- ダメージ閾値：>200mJ/cm2, 10ns パルス, 1064nm
- ダメージ閾値：>28mJ/cm2, 280fs パルス, 850nm, 20Hz
仕様
| Part No. | Wavelength range (nm) | Dimensions h=L1=L2 (mm) | Tolerance h (mm) | Tolerance L1=L2 (mm) |
|---|---|---|---|---|
| G335731000 | 390-480 | 5 | -0.075 | ±0.2 |
| G335742000 | 450-1050 | 7 | -0.09 | ±0.2 |
| G335743000 | 450-1050 | 10 | -0.09 | ±0.2 |
| G335746000 | 450-1050 | 16 | -0.11 | ±0.3 |
| G335748000 | 450-1050 | 20 | -0.13 | ±0.4 |
| G335749000 | 450-1050 | 25 | -0.13 | ±0.4 |
| G335711000 | 450-700 | 5 | -0.075 | ±0.2 |
| G335712000 | 450-700 | 7 | -0.09 | ±0.2 |
| G335713000 | 450-700 | 10 | -0.09 | ±0.2 |
| G335715000 | 450-700 | 12.5 | -0.11 | ±0.2 |
| G335718000 | 450-700 | 20 | -0.13 | ±0.4 |
| G335721000 | 750-1100 | 5 | -0.075 | ±0.2 |
| G335722000 | 750-1100 | 7 | -0.09 | ±0.2 |
| G335723000 | 750-1100 | 10 | -0.09 | ±0.2 |
| G335725000 | 750-1100 | 12.5 | -0.11 | ±0.2 |
| G335728000 | 750-1100 | 20 | -0.13 | ±0.4 |
| G335729000 | 750-1100 | 25 | -0.13 | ±0.4 |
| G335751000 | 1100-1700 | 5 | -0.075 | ±0.2 |
| G335752000 | 1100-1700 | 7 | -0.09 | ±0.2 |
| G335753000 | 1100-1700 | 10 | -0.09 | ±0.2 |
| G335755000 | 1100-1700 | 12.5 | -0.11 | ±0.2 |
| G335758000 | 1100-1700 | 20 | -0.13 | ±0.4 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G335731000 | 薄膜偏光子 390-480nm；5mm角 | ¥39,700 |
| G335742000 | 薄膜偏光子 450-1050nm ; 7mm角 | ¥61,700 |
| G335743000 | 薄膜偏光子 450-1050nm ; 10mm角 | ¥66,300 |
| G335746000 | 薄膜偏光子 450-1050nm ; 16mm角 | ¥71,500 |
| G335748000 | 薄膜偏光子 450-1050nm ; 20mm角 | ¥87,700 |
| G335749000 | 薄膜偏光子 450-1050nm ; 25mm角 | ¥99,600 |
| G335711000 | 薄膜偏光子 450-700nm ; 5mm角 | ¥38,000 |
| G335712000 | 薄膜偏光子 450-700nm ; 7mm角 | ¥42,000 |
| G335713000 | 薄膜偏光子 450-700nm ; 10mm角 | ¥46,100 |
| G335715000 | 薄膜偏光子 450-700nm ; 12.5mm角 | ¥47,600 |
| G335718000 | 薄膜偏光子 450-700nm ; 20mm角 | ¥68,000 |
| G335721000 | 薄膜偏光子 750-1100nm ; 5mm角 | ¥39,700 |
| G335722000 | 薄膜偏光子 750-1100nm ; 7mm角 | ¥40,300 |
| G335723000 | 薄膜偏光子 750-1100nm ; 10mm角 | ¥47,200 |
| G335725000 | 薄膜偏光子 750-1100nm ; 12.5mm角 | ¥47,600 |
| G335728000 | 薄膜偏光子 750-1100nm ; 20mm角 | ¥68,000 |
| G335729000 | 薄膜偏光子 750-1100nm ; 25mm角 | ¥61,500 |
| G335751000 | 薄膜偏光子 1100-1700nm ; 5mm角 | ¥41,100 |
| G335752000 | 薄膜偏光子 1100-1700nm ; 7mm角 | ¥44,300 |
| G335753000 | 薄膜偏光子 1100-1700nm ; 10mm角 | ¥47,200 |
| G335755000 | 薄膜偏光子 1100-1700nm ; 12.5mm角 | ¥52,200 |
| G335758000 | 薄膜偏光子 1100-1700nm ; 20mm角 | ¥56,700 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。

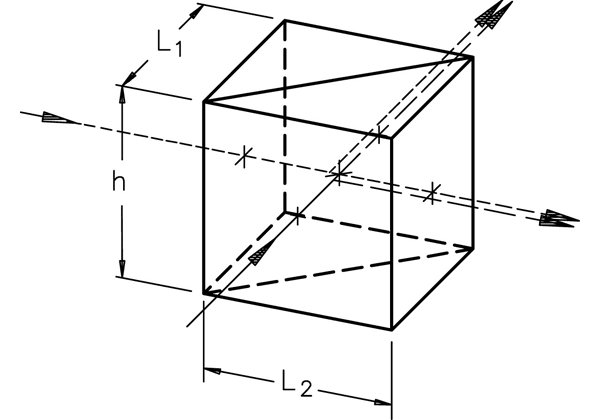

図面
h height
L1 width
L2 length
透過率

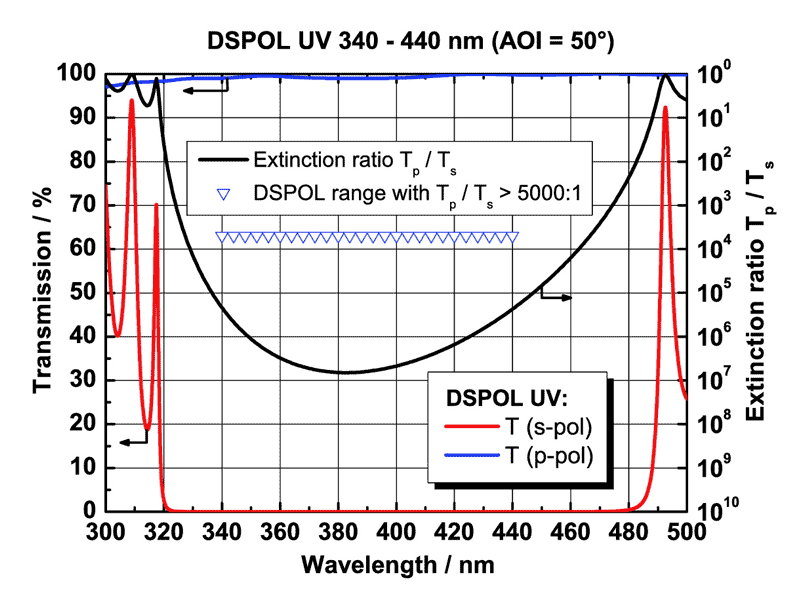

DSPOL UV 340-440 nm

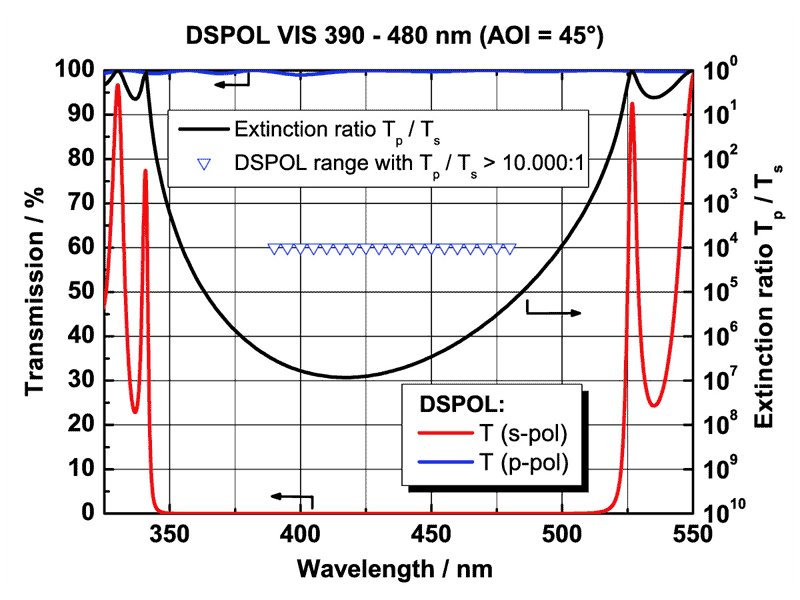

DSPOL VIS 390-480 nm

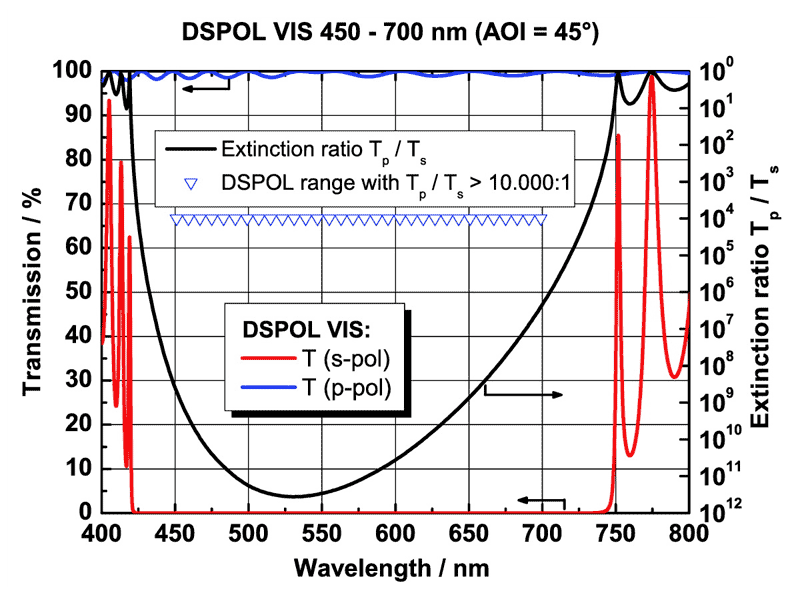

DSPOL VIS 450-700 nm

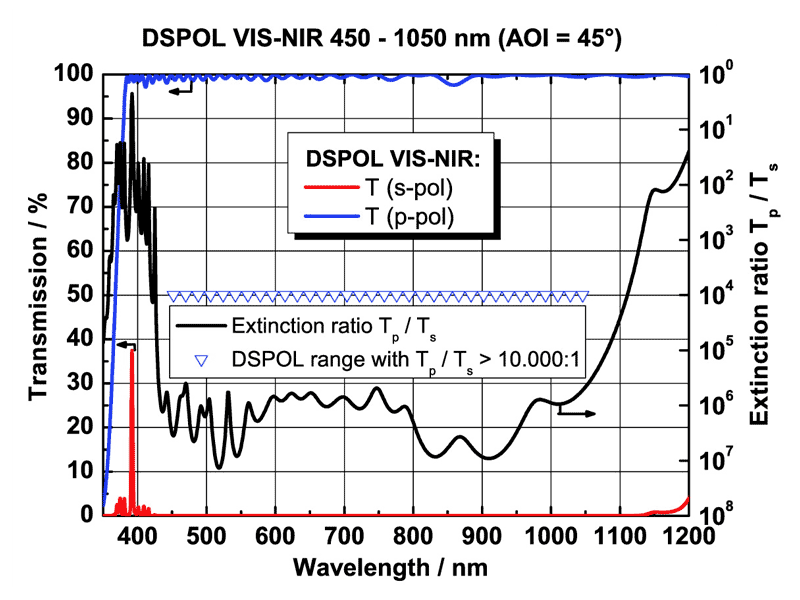

DSPOL VIS-NIR 450-1050 nm

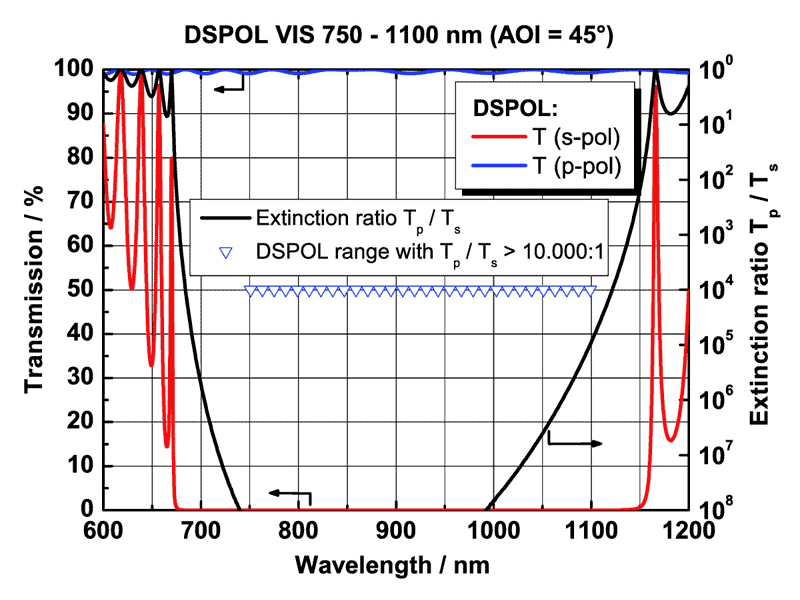

DSPOL VIS 750-1100 nm
DSPOL IR 1100-1700 nm
