特長

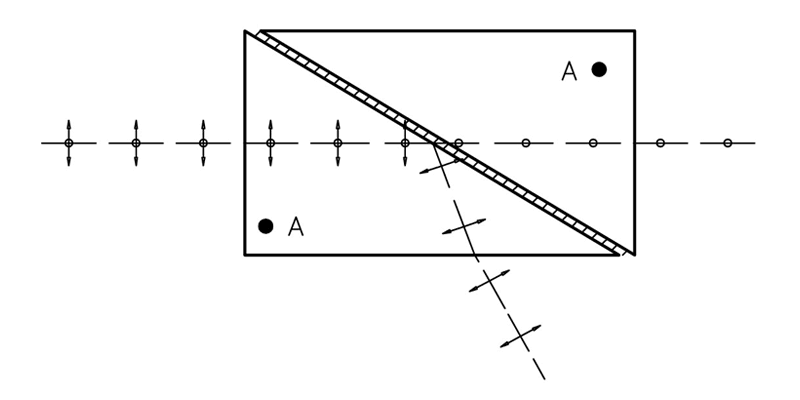

  • 直角三角形で光軸が斜辺に相当する面に平行な方解石プリズムを2個組み合わせて接着
  • 非常に大きな消光比
  • 視野角はグランテーラープリズムより大きい
  • プリズムの組み立て軸に対して対称な視野角
  • 異常光線に対しては実質上ビーム偏向なし
  • マイクロベンチにフィットするマウント付き
  • コーティングなし
  • ダメージ閾値:
    CWレーザー 1W/cm2
    パルスレーザー 5W/cm2
  • 結晶軸に対称な使用可能な偏光視野角は 14°~16°
  • 長さ/口径比=2.5
  • 平面度:λ/4@633nm over clear aperture
  • 表面品質:40-20 スクラッチディグ (5/2 x0.16 DIN ISO 10110)
  • 透過レンジ:350-2300nm
    透過率 (コーティングなし);35-40% at 350nm, 65-70% at 400nm, 80-88% 500nm以降

仕様

Part No. Aperture ⌀ (mm) Mount length (mm) Outer-⌀ mount (mm) Material class Extinction ratio aperture 2/3 filled Beam Deviation
G033217000 8 25.4 25 A 1•10-5 3'
G033219000 8 25.4 25 S 1•10-6 1'

製品一覧

型番 製品名 価格
G033217000 Glan-Thom. Pol. Prism A; D=8 ¥126,600
G033219000 Glan-Thom. Pol. Prism S; D=8 ¥222,100
  • 表示価格に消費税は含まれておりません。
  • 為替レートの変動により予告なく価格を変更する場合があります。
  • ご注文の合計金額が 20,000円(税別)に満たない場合は、送料 1,000円(税別)を別途請求します。

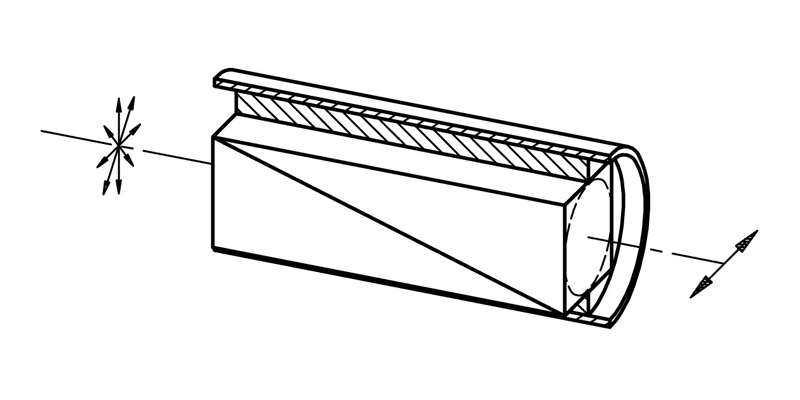

図面

Dimensions

Dimensions
