レティクル

High-precision optical-glass rulings
Ideally suited for positioning / measurement aids for adjusting beam paths, or for use as components in optical equipment and instruments
Unmounted and mounted versions
In mount fitting directly to Microbench

ご相談・お問合せ

仕様
製品一覧
図面

仕様

Part No.	Mount	⌀ (mm)	Thickness d (mm)	Tolerance ⌀ (mm)	Graduation	Fig.
G391122000	-	19	2	-0.13	5 mm in 200 divisions	1
G391130000	-	19	2	-0.13	crosshairs; full-width 12 µm	2
G063510000	M	19	2	-0.13	5 mm in 200 divisions	1
G063514000	M	19	2	-0.13	crosshairs; full-width 12 µm	2

M：マイクロベンチ用

製品一覧

レティクルの一覧表です。

型番	商品名	価格
G391122000	Graduation 19mm; 5mm/200	¥20,800
G391130000	Reticle cross 19mm	¥15,100
G063510000	Graduation 19mm;Teilung 5mm/200;mounted	¥27,400
G063514000	Reticle cross 19mm, mounted	¥21,000

※

表示価格に消費税は含まれておりません。
※

為替レートの変動により予告なく価格を変更する場合があります。
※

ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

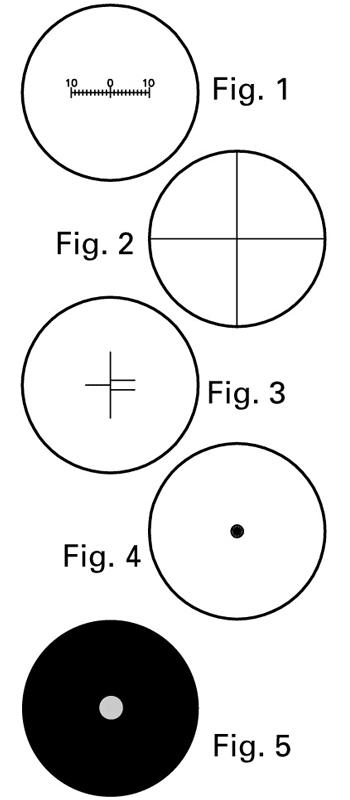

図面
