• Spectrally disperse light
  • Angular dispersion Δε' = ε'F' - ε'C'(ε'F' is the exit angle for λ = 480 nm, ε'C' is the exit angle for λ = 643.8 nm)
  • Uncoated
  • Please look at chapter "Thin Film Coatings" regarding available coatings.
  • For customized optics (e.g. other sizes, materials) for higher volumes please contact our sales team for your individual quotation.
  • SF10 prisms: RoHS exemption 13a.

仕様

Part No. Material Size Lxh (mm) Tolerance h (mm) Tolerance L (mm) Δε' (°)
G336690000 fused silica 30x30 -0.13 -0.21 0°34'2''
G336672000 SF10 30x30 -0.13 -0.21 3°0'5''
G336675000 SF10 40x40 -0.16 -0.25 3°0'5''
G336679000 SF10 60x60 -0.16 -0.3 3°0'5''

製品一覧

60°プリズムの一覧表です。

型番 商品名 価格
G336690000 60°Prism; Fused silica; Lxh=30x30 ¥36,400
G336672000 60°Prism; SF10; Lxh=30x30 ¥28,400
G336675000 60°Prism; SF10; Lxh=40x40 ¥30,500
G336679000 60°Prism; SF10; Lxh=60x60 ¥70,900
  • 表示価格に消費税は含まれておりません。
  • 為替レートの変動により予告なく価格を変更する場合があります。
  • ご注文の合計金額が 20,000円(税別)に満たない場合は、送料 1,000円(税別)を別途請求します。

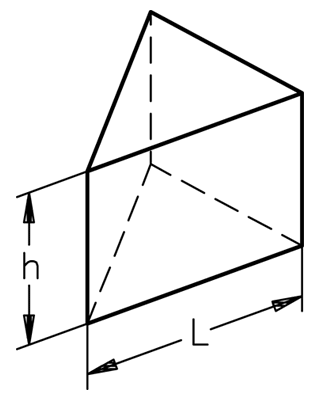

図面
