• Wedge plate with high accuracy
  • For collimation testing of laser beams
  • For producing minimum angular or linear beam displacements
  • Useful aid for equalizing minimum optical path differences
  • N-BK7
  • Surfaces uncoated
  • λ/4 flatness on both faces
  • For customized optics and higher volumes please contact our sales team for your individual quotation.

仕様

Part No. ⌀ (mm) Rd max. (mm) Wedge Angle γ
G334489000 12.7 1 120"
G334488000 22.4 3 45"

製品一覧

シアプレートの一覧表です。

型番 商品名 価格
G334489000 Shear Plate; N-BK7; D=12.7; 120" ¥26,600
G334488000 Shear Plate; N-BK7; D=22.4; 45" ¥29,500
  • 表示価格に消費税は含まれておりません。
  • 為替レートの変動により予告なく価格を変更する場合があります。
  • ご注文の合計金額が 20,000円(税別)に満たない場合は、送料 1,000円(税別)を別途請求します。

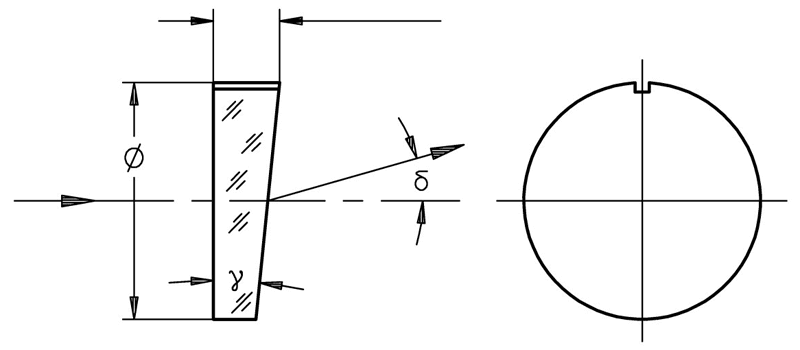

図面

図面

δ deflection angle; γ wedge angle

コーティング

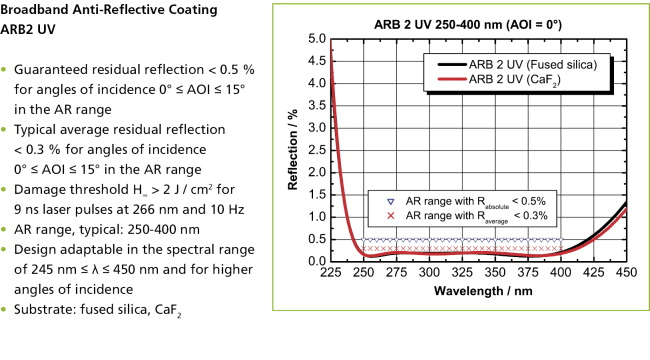

Broadbaand Anti-Reflective Coating ARB UV

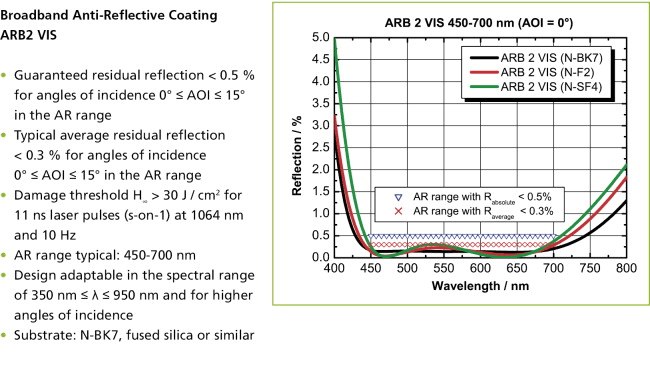

Broadbaand Anti-Reflective Coating ARB2 VIS

Broadbaand Anti-Reflective Coating ARB2 NIR

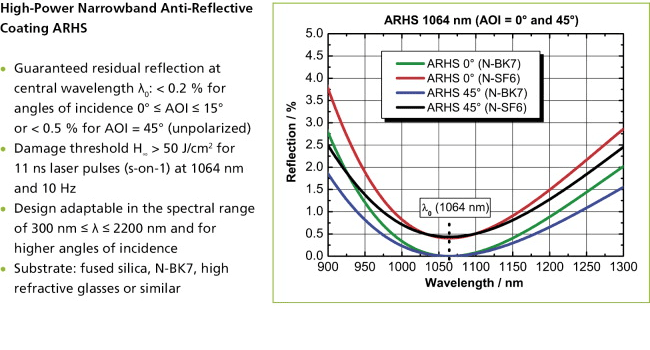

High-Power Narrowband Anti-Reflective Coating ARHS

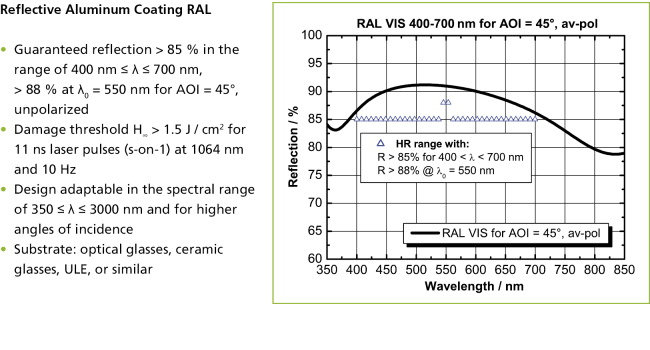

Reflective Aluminum Coatig RAL

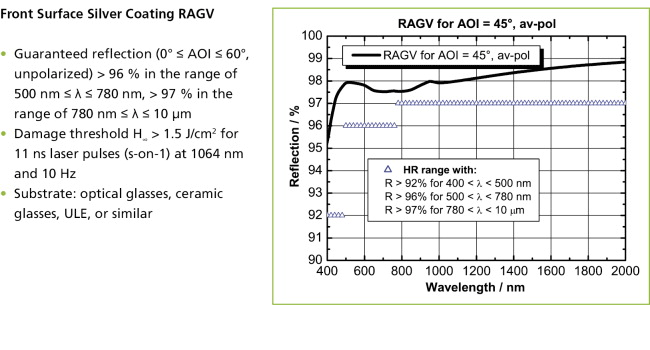

Front Surface Silver Coating RAGV
