ビームスプリッタープレート NIR（近赤外）円形

  • For splitting or combining beams
  • N-BK7 glass
  • Second surface broadband AR-coated (ARB2 NIR, 700 - 1200 nm)
  • Reflectance ≈ transmittance ± 5 % for unpolarized light at AOI = 45°
  • Broadband, 700 - 1200 nm
  • Damage Threshold: 10 J / cm2 at 1064 nm, 10 ns pulse duration
  • Other beamsplitter coatings, as well as different splitting ratios, are described in chapter Thin Film Coatings.
  • For higher quantities, customized versions (other sizes, materials, coatings) available on request. Ask our sales team for a special quotation.
ビームスプリッタープレート NIR（近赤外）円形

仕様

Part No. ⌀ (mm) Thickness d (mm) Tolerance ⌀ (mm) Tolerance d (mm)
G344205000 12.7 2 -0.08 ±0.2
G344207000 25.4 5 -0.15 ±0.1

製品一覧

ビームスプリッタープレート NIR（近赤外）円形の一覧表です。

型番 商品名 価格
G344205000 Beamspl. Pl. NIR; D=12.7; T=50 ¥11,200
G344207000 Beamspl. Pl. NIR; D=25.4; T=50 ¥18,500
  • ※
    表示価格に消費税は含まれておりません。
  • ※
    為替レートの変動により予告なく価格を変更する場合があります。
  • ※
    ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

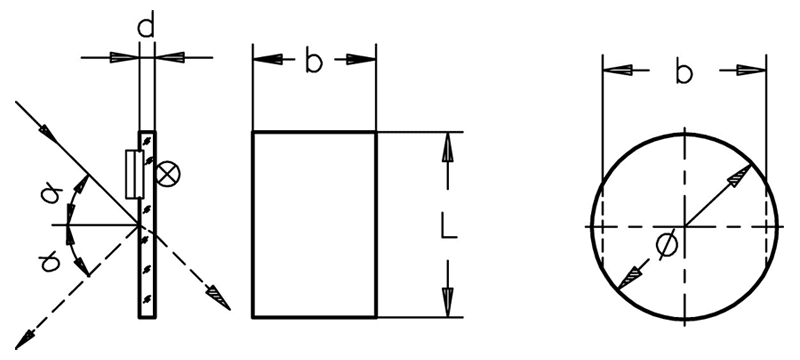

図面

図面

透過率

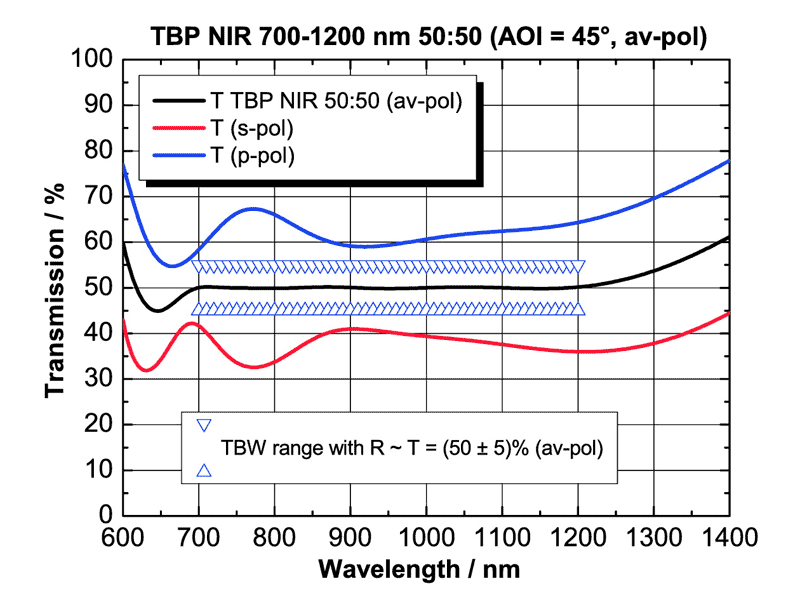

透過率 Example: TBP NIR 50:50 for 700-1200 nm (AOI = 45°; unpolarized)
