ビームスプリッタープレート IR(赤外)

  • Beamsplitter plates for IR applications
  • Developed for 1250 - 1650 nm wavelength
  • R : T = 50 : 50 + 5 % for unpolarized light
  • Second surface broadband antireflective-coated
  • N-BK7 glass
  • AOI = 45°
  • Rectangular and circular plates
  • For higher quantities, customized versions available on request.

仕様

Part No. Surface
Quality
Thickness d
(mm)
Size bxL
(mm)
Tolerance d
(mm)
Tolerance b
(mm)
Tolerance L
(mm)
Flatness of first
surface at 633 nm
(λ)

(mm)
Tolerance ⌀
(mm)
G344212000 3x0.16 ¥3 20x30 ±0.3 -0.13 -0.13 λ/2

製品一覧

ビームスプリッタープレート IR(赤外)の一覧表です。

型番 製品名 価格(税別)
G344212000 Beamspl. Pl. IR; N-BK7; bxL=20x30; T=50 ¥30,300
  • 表示価格に消費税は含まれておりません。
  • 為替レートの変動により予告なく価格を変更する場合があります。
  • ご注文の合計金額が 20,000円(税別)に満たない場合は、送料 1,000円(税別)を別途請求します。

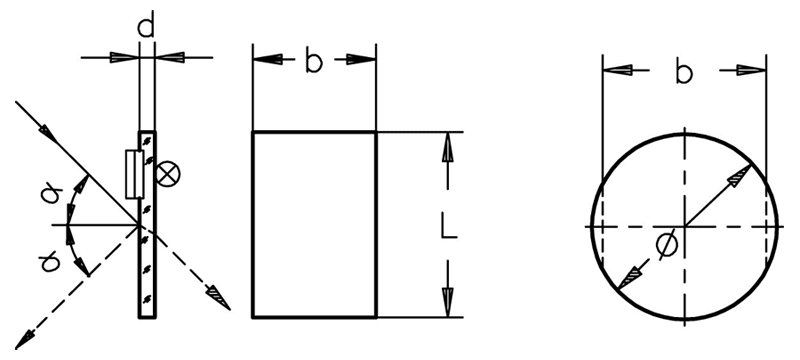

図面

図面

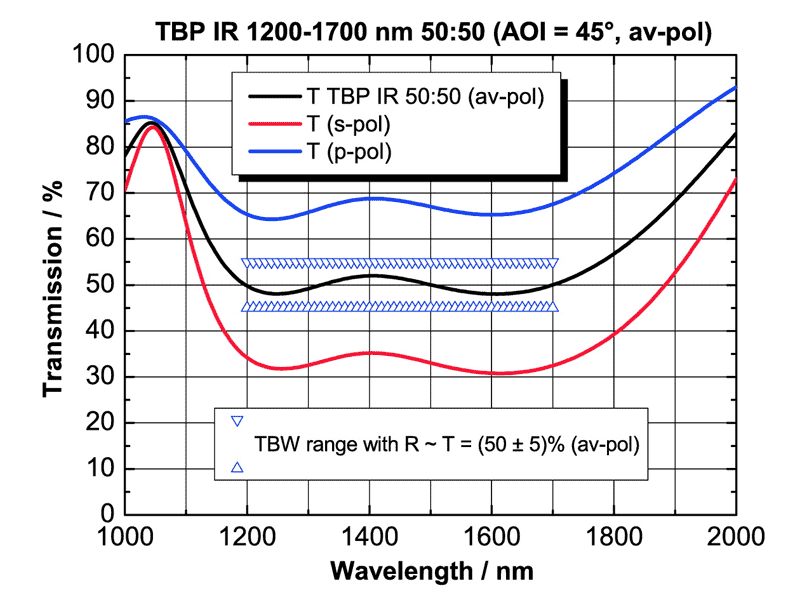

透過率

透過率 Example: TBP IR 50:50 for 1200-1700 nm (AOI = 45°; unpolarized)
