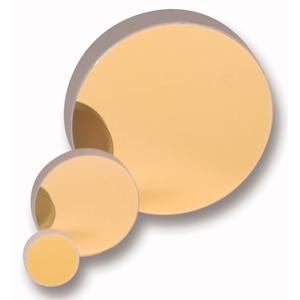

金コートミラー(レーザークオリティ)

  • Front surface gold mirror gold for the IR spectral range up to 25 µm
  • Resistant against environmental influences
  • Constant high reflection within a broad spectral and angle-of-incidence range without absorption bads
  • Average reflection > 98 % in the range of 0° ≤ AOI ≤ 60°, unpolarized
  • Low expansion material ​
  • Dielectric protection layer for improved environmental stability

仕様

Part No. O (mm) Thickness d (mm) Tolerance O (mm) Tolerance d (mm) Flatness (λ) Size OxL (mm)
G340575000 12.7 5 -0.08 ±0.2 1/10
G340576000 25.4 5 -0.10 ±0.2 1/10
G340577000 50 10 -0.12 ±0.2 1/10
G340578000 3.5 -0.10 ±0.2 1/10 22.4x31.5

製品一覧

金コートミラー(レーザークオリティ)の一覧表です。

型番 製品名 価格(税別)
G340575000 Pl. Mirror RAU-E; D=12.7; d=5; L/10 ¥17,600
G340576000 Pl. Mirror RAU-E; D=25.4; d=5; L/10 ¥24,900
G340577000 Pl. Mirror RAU-E; D=50; d=10; L/10 ¥36,600
G340578000 Pl. Mirror RAU-E; D=22.4x31.5 elliptical; d=3.5; L/10 ¥28,000
  • 表示価格に消費税は含まれておりません。
  • 為替レートの変動により予告なく価格を変更する場合があります。
  • ご注文の合計金額が 20,000円(税別)に満たない場合は、別途 1,000円(税別)の送料がかかります。

技術資料


図面

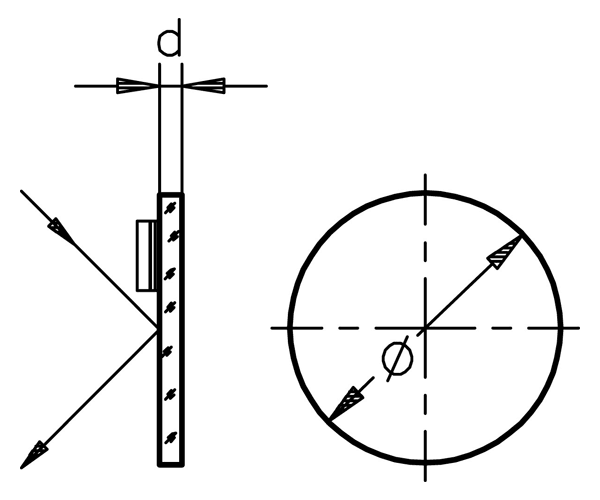

Dimensions

Dimensions

反射率

Example: RAGV (AOI=45°, unpolarized) Example: RAU-E (AOI=45°, unpolarized)
