誘電体コートレーザーミラー
DLB SBB 350-950nm
- 広帯域波長対応の誘電体コートミラー
- 裏面は研磨済み（Fused Silicaのみ）
- 非常に低い散乱損失
- 入射角45°反射90°のビームステアリング用
- Fused Silica基板
- R abs >98 % at 350 - 950 nm (AOI = 45°, 無偏光)
- R avg >99 % at 350 - 950 nm (AOI = 45°, 無偏光)
仕様
| Part No. | Optic Size (mm) | Material | Optic Center Thickness dm (mm) | Clear aperture (mm) | Angle of Incidence (AOI) | Coating Specification | Weight (kg) | Packaging |
|---|---|---|---|---|---|---|---|---|
| G340780000 | ⌀10 | Fused Silica | 2 | ⌀8 | 45° | Ravg>98.5% @350-950 nm | 0.001 | Bag |
| G340781000 | ⌀12.7 | Tempered Glass | 5 | ⌀11 | 45° | Ravg>98.5% @350-950 nm | 0.002 | Bag |
| G340782000 | ⌀22.4x⌀31.5 | Fused Silica | 5 | ⌀18x⌀26 | 45° | Ravg>98.5% @350-950 nm | 0.008 | Bag |
| G340783000 | ⌀25.4 | Tempered Glass | 8 | ⌀24 | 45° | Ravg>98.5% @350-950 nm | 0.009 | Box |
| G340784000 | 20x30 | Fused Silica | 2.5 | ⌀15x⌀22 | 45° | Ravg>98.5% @350-950 nm | 0.003 | Bag |
| G340785000 | ⌀50 | Fused Silica | 10 | ⌀45 | 45° | Ravg>98.5% @350-950 nm | 0.046 | Box |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G340780000 | Laser Mirror DLB SBB 350-950; Fused silica; D=10 | ¥50,700 |
| G340781000 | Laser Mirror DLB SBB 350-950; Tempered glass; D=12.7 | ¥26,800 |
| G340782000 | Laser Mirror DLB SBB 350-950; Fused silica; D=22.4x31.5 elliptical | ¥39,700 |
| G340783000 | Laser Mirror DLB SBB 350-950; Tempered glass; D=25.4 | ¥29,700 |
| G340784000 | Laser Mirror DLB SBB 350-950; Fused silica; 20x30 | ¥39,700 |
| G340785000 | Laser Mirror DLB SBB 350-950; Fused silica; D=50 | ¥75,700 |
技術資料

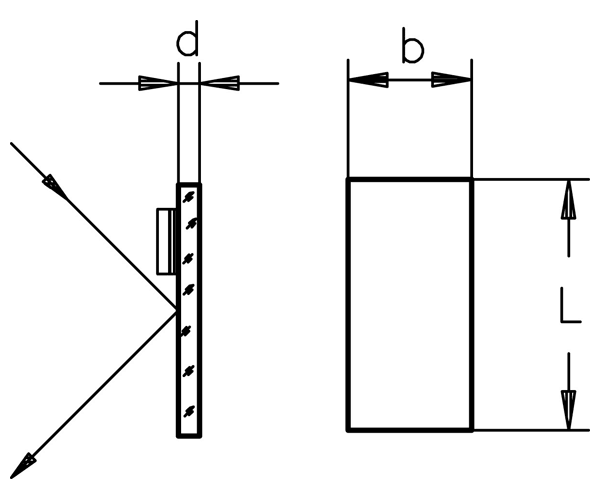

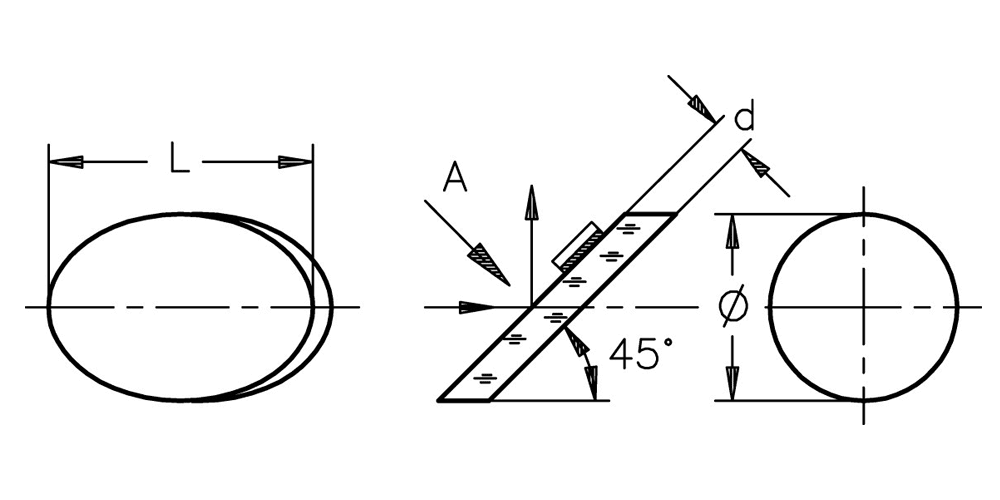

図面

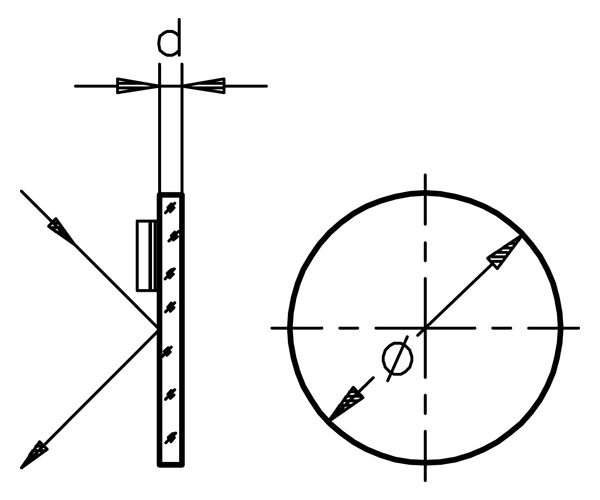

Pl. Mirror RAU-E with Dia 12.7, Dia 25.4 and Dia 50
反射率

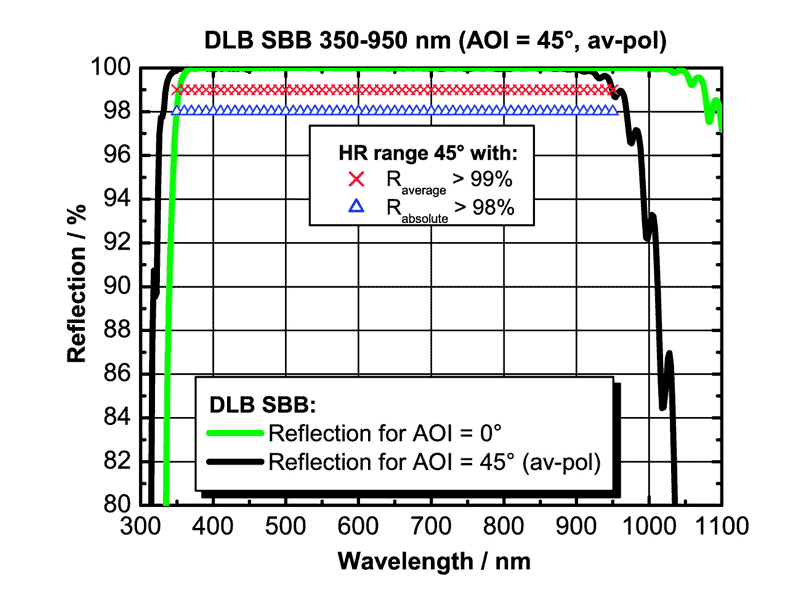

DLB SBB 350-950nmコーティングの反射率
