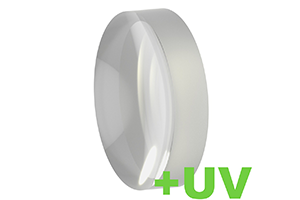

平凹レンズ（石英ガラス；レーザーミラーの母材として）
仕様
| Part No. | Focal Length (mm) |
⌀ (mm) |
Centering Accuracy |
Surface Quality |
dm (mm) |
dm Tolerance (mm) |
dr (mm) |
⌀ Tolerance (mm) |
s'248 nm (mm) |
s248 nm (mm) |
f'193 nm (mm) |
f'248 nm (mm) |
f'266 nm (mm) |
f'308 nm (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G314419000 | -10 | 6 | 4' | 3x0.063 | 1 | ±0.10 | 2 | -0.09 | -10.52 | 9.36 | -8.94 | -9.85 | -10.03 | -10.32 |
| G314420000 | -16 | 10 | 4' | 3x0.1 | 1 | ±0.15 | 2.7 | -0.09 | -16.74 | 15.28 | -14.58 | -16.08 | -16.36 | -16.83 |
| G340160000 | -20 | 12.7 | 4' | 1x0.063 | 4 | ±0.2 | 6 | -0.11 | -22.32 | 19.66 | -17.83 | -19.66 | -20.01 | -20.59 |
| G314421000 | -40 | 22.4 | 4' | 3x0.16 | 1.5 | ±0.2 | 4.9 | -0.13 | -40.51 | 37.55 | -35.84 | -39.52 | -40.22 | -41.38 |
| G314422000 | -50 | 22.4 | 4' | 3x0.16 | 1.5 | ±0.2 | 4.1 | -0.13 | -51.1 | 47.62 | -45.44 | -50.11 | -51 | -52.47 |
| G314423000 | -100 | 22.4 | 4' | 3x0.16 | 1.5 | ±0.2 | 2.8 | -0.13 | -100.26 | 94.33 | -90.02 | -99.27 | -101.02 | -103.95 |
| G314424000 | -150 | 22.4 | 4' | 3x0.16 | 1.5 | ±0.2 | 2.3 | -0.13 | -149.51 | 141.14 | -134.69 | -148.52 | -151.16 | -155.53 |
ラインアップ
| 型番 | 商品名 | 価格 |
|---|---|---|
| G314419000 | Plano-Conc. lens; Fused silica; D=6; F=-10 | ¥18,700 |
| G314420000 | Plano-Conc. lens; Fused silica; D=10; F=-16 | ¥18,500 |
| G340160000 | Plano-Conc. lens; Fused silica; D=12.7; F=-20 | ¥21,200 |
| G314421000 | Plano-Conc. lens; Fused silica; D=22.4; F=-40 | ¥20,300 |
| G314422000 | Plano-Conc. lens; Fused silica; D=22.4; F=-50 | ¥20,300 |
| G314423000 | Plano-Conc. lens; Fused silica; D=22.4; F=-100 | ¥20,300 |
| G314424000 | Plano-Conc. lens; Fused silica; D=22.4; F=-150 | ¥20,300 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料として1,000円を別途ご請求します。

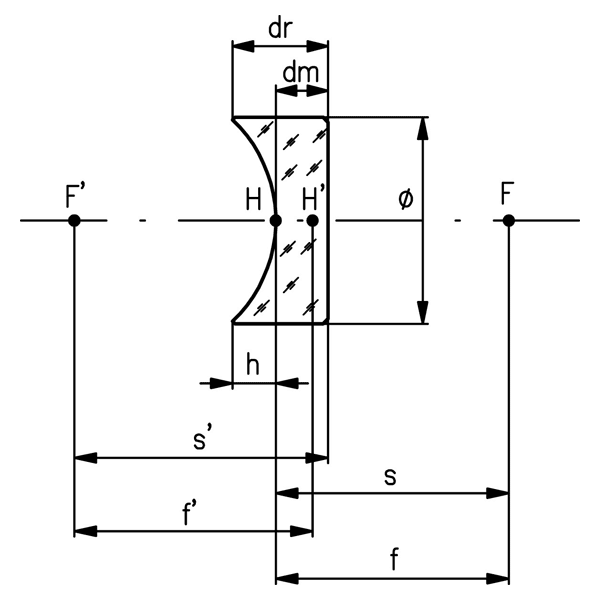

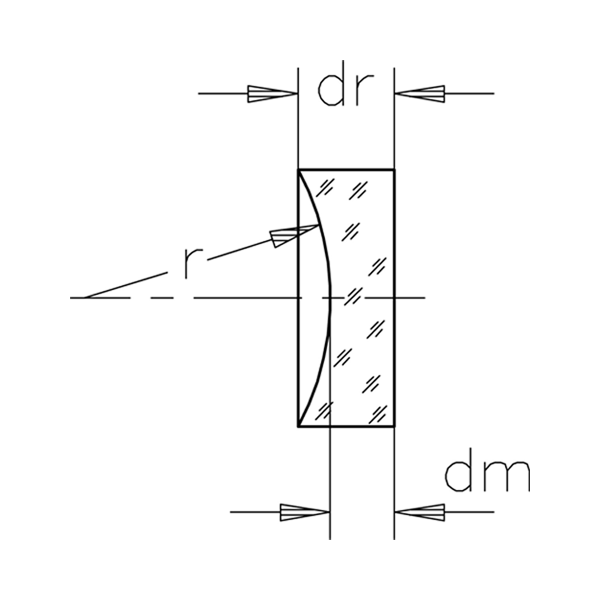

図面
f: focal length (object side)
f': focal length (image side)
s: object distance
s': image distance
⌀: lens diameter
dm: center thickness
dr: edge thickness
h: primary vertex (h=dr-dm)
F, F': focal points
H, H': principal points
Tolerances:
Focal length f': ±2%
Image distance s': ±2%
