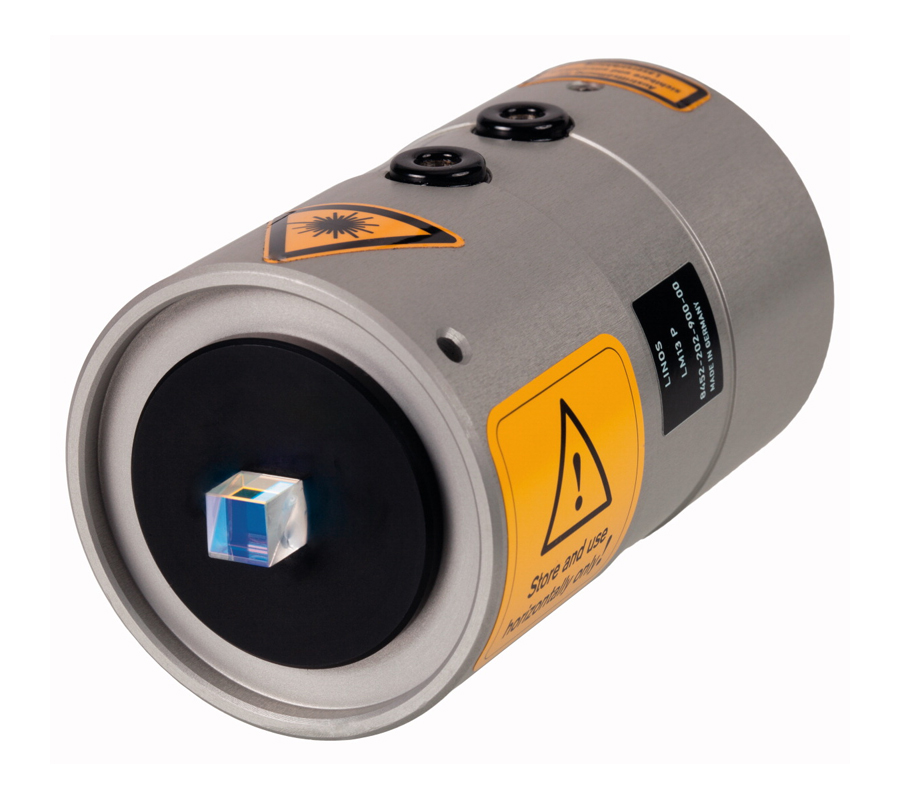

電気光学変調器（EOM）
LM13
- 3 つのバージョン：ユニバーサル変調器 (LM13)、偏光子付き強度変調器 (LM13P)、位相変調器 (LM13 PHAS)
- コンパクトな設計 (2 個の結晶による補償)
- コネクタ：4 mm バナナプラグ
- 波長範囲：250～1100 nm
-
消光比：> 250：1 (VIS, IR) または> 100：1 (UV)
(直交する偏光子の中間に変調器を配置して CW 光で計測) - 波面収差：λ /4 at 633 nm
- 帯域幅 (3 dB)：100 MHz
- キャパシタンス：46 pF
- 最大 連続電圧：800 V
- 動作温度：10 - 45°C
- 重量：約 500 g
- 透過率：偏光子なし / ありで測定
- ご注文時には、動作波長または波長範囲とレーザーの仕様をお伝えください。
- LiTaO3 結晶で広い波長範囲に対応する LM13 変調器は特注仕様です。
用途
レーザーの高速シャッター、EOM を装置への組込む OEM 用途
仕様
電気光学変調器 LM13 | UV用 | KD*P 結晶
| 型番 | 変調器タイプ | アパーチャ⌀ (mm) |
波長範囲 (nm) |
透過率 偏光子なし/あり (%) |
パワー耐久性 (W) |
λ/2 電圧 at 355nm (V) |
|---|---|---|---|---|---|---|
| 84502023019 | LM13 (ユニバーサル変調器) | 1.5 | 300-390 | > 94 / - | 1.0 | 240 ± 10% |
| 84502035019 | LM13 PHAS (位相変調器) | 1.5 | 300-390 | > 95 / - | 1.0 | 240 ± 10% |
電気光学変調器 LM13 | 可視用 | KD*P 結晶
| 型番 | 変調器タイプ | 波長範 (nm) |
透過率 偏光子なし/あり (%) |
パワー耐久性 (W) |
アパーチャ (mm) |
λ/2 電圧 at 633nm (V) |
|---|---|---|---|---|---|---|
| 84502020000 | LM13 (ユニバーサル変調器) | 400-850 | > 98 / - | 0.1 | 3 x 3 | 420 ± 10% |
| 84502021000 | LM13 (ユニバーサル変調器) | 400-850 | > 98 / - | 0.1 | 5 x 5 | 700 ± 10% |
| 84502023000 | LM13 (ユニバーサル変調器) | 400-850 | > 95 / - | 5.0 | 3 x 3 | 420 ± 10% |
| 84502024000 | LM13 (ユニバーサル変調器) | 400-850 | > 95 / - | 5.0 | 5 x 5 | 700 ± 10% |
| 84502026000 | LM13P (強度変調器) | 400-850 | > 98 / 90 | 0.1 | 3 x 3 | 420 ± 10% |
| 84502027000 | LM13P (強度変調器) | 400-850 | > 98 / 90 | 0.1 | 5 x 5 | 700 ± 10% |
| 84502029000 | LM13P (強度変調器) | 400-850 | > 95 / 87 | 5.0 | 3 x 3 | 420 ± 10% |
| 84502030010 | LM13P (強度変調器) | 400-850 | > 95 / 87 | 5.0 | 5 x 5 | 700 ± 10% |
| 84502032000 | LM13PHAS (位相変調器) | 400-850 | > 98 / - | 0.1 | 3 x 3 | 420 ± 10% |
| 84502033000 | LM13PHAS (位相変調器) | 400-850 | > 98 / - | 0.1 | 5 x 5 | 700 ± 10% |
| 84502035000 | LM13PHAS (位相変調器) | 400-850 | > 95 / - | 5.0 | 3 x 3 | 420 ± 10% |
| 84502036000 | LM13PHAS (位相変調器) | 400-850 | > 95 / - | 5.0 | 5 x 5 | 700 ± 10% |
電気光学変調器 LM13 | 近赤外用 | KD*P 結晶
| 型番 | 変調器タイプ | 波長範囲 (nm) |
透過率 偏光子なし/あり (%) |
パワー耐久性 (W) |
アパーチャ (mm) |
λ/2電圧 at 1064nm (V) |
|---|---|---|---|---|---|---|
| 84502023015 | LM13 (ユニバーサル変調器) | 650-1000 | > 95 / - | 5.0 | 3 x 3 | 710 ± 10% |
| 84502023016 | LM13 (ユニバーサル変調器 | 950-1100 | > 94 / - | 5.0 | 3 x 3 | 710 ± 10% |
| 84502029015 | LM13P (強度変調器) | 650-1000 | > 95 / 92 | 5.0 | 3 x 3 | 710 ± 10% |
| 84502029016 | LM13P (強度変調器) | 950-1100 | > 94 / 91 | 5.0 | 3 x 3 | 710 ± 10% |
| 84502035015 | LM13PHAS (位相変調器) | 650-1000 | > 95 / - | 5.0 | 3 x 3 | 710 ± 10% |
| 84502036015 | LM13PHAS (位相変調器) | 650-1000 | > 95 / - | 5.0 | 5 x 5 | 1180 ± 10% |
| 84502035016 | LM13PHAS (位相変調器) | 950-1100 | > 94 / - | 5.0 | 3 x 3 | 710 ± 10% |
| 84502036016 | LM13PHAS (位相変調器) | 950-1100 | > 94 / - | 5.0 | 5 x 5 | 1180 ± 10% |
電気光学変調器 LM13 | 近赤外用 | KD*P 結晶 | 高出力用
| 型番 | 変調器タイプ | アパーチャ⌀ (mm) |
波長範囲 (nm) |
透過率偏光子なし/あり (%) |
パワー耐久性 (W) |
λ/2電圧 at 1064nm (V) |
|---|---|---|---|---|---|---|
| 84502023017 | LM13 (ユニバーサル変調器) | 1.0 | 700-950 | > 94 / - | 10 | 710 ± 10% |
| 84502023018 | LM13 (ユニバーサル変調器) | 1.0 | 950-1100 | > 93 / - | 20 | 710 ± 10% |
| 84502029017 | LM13P (強度変調器) | 1.0 | 700-950 | > 94 / 91 | 10 | 710 ± 10% |
| 84502035017 | LM13PHAS (位相変調器) | 1.0 | 700-950 | > 94 / - | 10 | 710 ± 10% |
| 84502036017 | LM13PHAS (位相変調器) | 3.0 | 700-950 | > 94 / - | 10 | 1180 ± 10% |
| 84502035018 | LM13PHAS (位相変調器) | 1.0 | 950-1100 | > 93 / - | 20 | 710 ± 10% |
| 84502036018 | LM13PHAS (位相変調器) | 3.0 | 950-1100 | > 93 / - | 20 | 1180 ± 10% |
技術資料

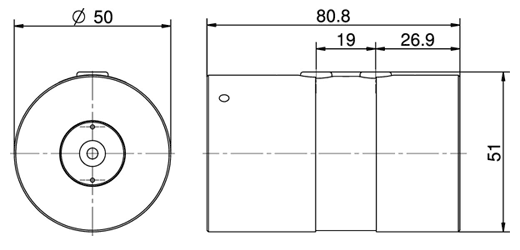

図面
LM 13 (P) (PHAS)
