電気光学変調器（EOM）

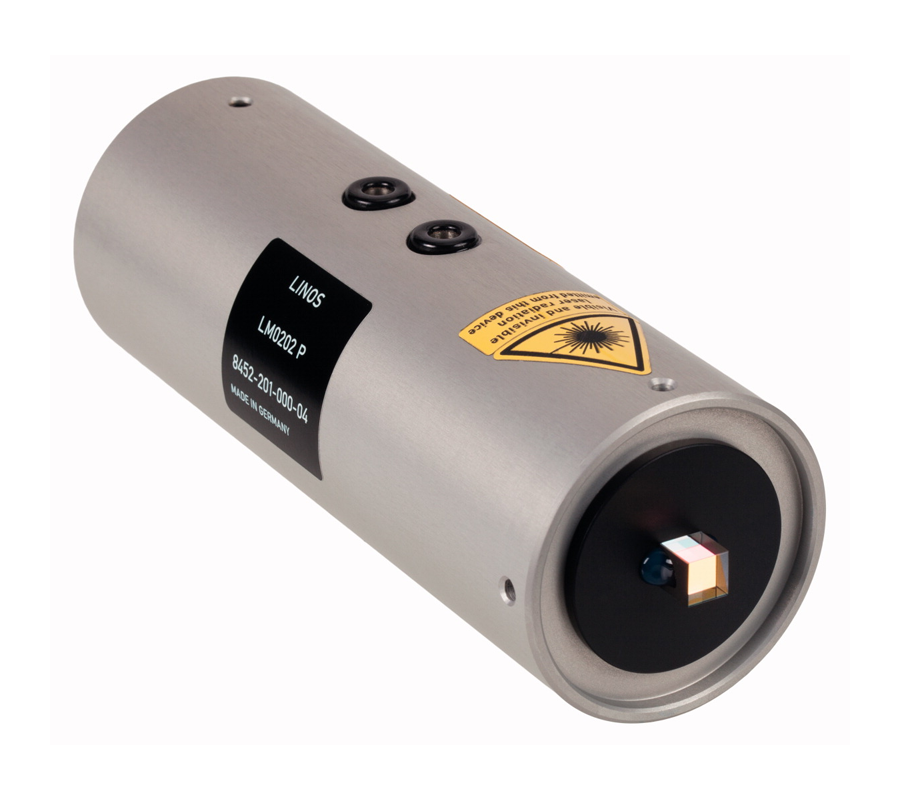

LM0202
- 3 つのバージョン：ユニバーサル変調器 (LM0202)、偏光子付き強度変調器 (LM0202P)、位相変調器 (LM0202 PHAS)
- 4 個の結晶による補償
- コネクタ：4 mm バナナプラグ
- 波長範囲：250～1100 nm
- 消光比：> 250：1 (VIS, IR) または> 100：1 (UV) （直交する偏光子の中間に変調器を配置して、CW 光で計測）
- 波面収差：λ / 4 at 633 nm
- 帯域幅 (3 dB)：100 MHz
- キャパシタンス：82 pF
- 最大 連続電圧：800 V
- 動作温度：10 - 45°C
- 重量：約 800 g
- 透過率：偏光子なし / ありで測定
- ご注文時には、動作波長または波長範囲とレーザーの仕様をお伝えください。
- ADP 結晶の LM0202 変調器は、KD*P よりもピエゾリンギングが少なく、スイッチング電圧の温度変化が大きい。
- LiTaO3 結晶で広い波長範囲に対応する LM0202 変調器は特注仕様です。
仕様
電気光学変調器 LM0202 | UV用 | KD*P 結晶
| 型番 | 変調器タイプ | アパーチャ⌀ (mm) |
波長 (nm) |
透過率 (%) |
パワー耐久性 (W) |
λ/2 電圧 at 355nm (V) |
|---|---|---|---|---|---|---|
| 84502049007 | LM0202 (ユニバーサル変調器) | 1.5 | 300-390 | > 92 | 1 | 120 ± 10% |
| 84502055010 | LM0202PHAS (位相変調器) | 1.5 | 300-390 | > 93 | 1 | 120 ± 10% |
電気光学変調器 LM0202 | 可視用 | ADP 結晶
| 型番 | 変調器タイプ | 波長範囲 (nm) |
透過率偏光子なし/あり (%) |
パワー耐久性 (W) |
アパーチャ (mm) |
λ/2 電圧 at 633nm (V) |
|---|---|---|---|---|---|---|
| 84502001000 | LM0202 (ユニバーサル変調器) | 400-650 | > 97 / - | 0.1 | 3 x 3 | 210 ± 10% |
| 84502002000 | LM0202 (ユニバーサル変調器) | 400-650 | > 97 / - | 0.1 | 5 x 5 | 350 ± 10% |
| 84502010000 | LM0202 (ユニバーサル変調器) | 400-650 | > 92 / - | 5.0 | 3 x 3 | 210 ± 10% |
| 84502011000 | LM0202 (ユニバーサル変調器) | 400-650 | > 92 / - | 5.0 | 5 x 5 | 350 ± 10% |
| 84502004000 | LM0202P (強度変調器) | 400-650 | > 97 / 89 | 0.1 | 3 x 3 | 210 ± 10% |
| 84502005000 | LM0202P (強度変調器) | 400-650 | > 97 / 89 | 0.1 | 5 x 5 | 350 ± 10% |
| 84502013000 | LM0202P (強度変調器) | 400-650 | > 92 / 84 | 5.0 | 3 x 3 | 210 ± 10% |
| 84502014000 | LM0202P (強度変調器) | 400-650 | > 92 / 84 | 5.0 | 5 x 5 | 350 ± 10% |
| 84502007000 | LM0202PHAS (位相変調器) | 400-650 | > 97 /- | 0.1 | 3 x 3 | 210 ± 10% |
| 84502008000 | LM0202PHAS (位相変調器) | 400-650 | > 97 / - | 0.1 | 5 x 5 | 350 ± 10% |
| 84502016000 | LM0202PHAS (位相変調器) | 400-650 | > 92 / - | 5.0 | 3 x 3 | 210 ± 10% |
| 84502017000 | LM0202PHAS (位相変調器) | 400-650 | > 92 / - | 5.0 | 5 x 5 | 350 ± 10% |
電気光学変調器 LM0202 | 可視用 | KD*P 結晶
| 型番 | 変調器タイプ | 波長範囲 (nm) |
透過率偏光子なし/あり (%) |
パワー耐久性 (W) |
アパーチャ (mm) |
λ/2 電圧 at 633nm (V) |
|---|---|---|---|---|---|---|
| 845120100002 | LM0202 (ユニバーサル変調器) | 400-1100 | > 87 / - | 5.0 | 5 x 5 | 350 ± 10% |
| 84502040000 | LM0202 (ユニバーサル変調器) | 400-850 | > 97 / - | 0.1 | 3 x 3 | 210 ± 10% |
| 84502041000 | LM0202 (ユニバーサル変調器) | 400-850 | > 97 / - | 0.1 | 5 x 5 | 350 ± 10% |
| 84502049000 | LM0202 (ユニバーサル変調器) | 400-850 | > 92 / - | 5.0 | 3 x 3 | 210 ± 10% |
| 84502050005 | LM0202 (ユニバーサル変調器) | 400-850 | > 92 / - | 5.0 | 5 x 5 | 350 ± 10% |
| 84502043000 | LM0202P (強度変調器) | 400-850 | > 97 / 89 | 0.1 | 3 x 3 | 210 ± 10% |
| 84502044000 | LM0202P (強度変調器) | 400-850 | > 97 / 89 | 0.1 | 5 x 5 | 350 ± 10% |
| 84502052000 | LM0202P (強度変調器) | 400-850 | > 92 / 84 | 5.0 | 3 x 3 | 210 ± 10% |
| 84502053000 | LM0202P (強度変調器) | 400-850 | > 92 / 84 | 5.0 | 5 x 5 | 350 ± 10% |
| 84502046000 | LM0202PHAS (位相変調器) | 400-850 | > 97 / - | 0.1 | 3 x 3 | 210 ± 10% |
| 84502047000 | LM0202PHAS (位相変調器) | 400-850 | > 97 / - | 0.1 | 5 x 5 | 350 ± 10% |
| 84502055000 | LM0202PHAS (位相変調器) | 400-850 | > 92 / - | 5.0 | 3 x 3 | 210 ± 10% |
| 84502056000 | LM0202PHAS (位相変調器) | 400-850 | > 92 / - | 5.0 | 5 x 5 | 350 ± 10% |
電気光学変調器 LM0202 | 近赤外用 | KD*P結晶
| 型番 | 変調器タイプ | 波長範囲 (nm) |
透過率偏光子なし/あり (%) |
パワー耐久性 (W) |
アパーチャ (mm) |
λ/2 電圧 at 1064nm (V) |
|---|---|---|---|---|---|---|
| 84502049001 | LM0202 (ユニバーサル変調器) | 650-1000 | > 92 / - | 5.0 | 3 x 3 | 360 ± 10% |
| 84502050006 | LM0202 (ユニバーサル変調器) | 650-1000 | > 92 / - | 5.0 | 5 x 5 | 590 ± 10% |
| 84502049004 | LM0202 (ユニバーサル変調器) | 950-1100 | > 90 / - | 5.0 | 3 x 3 | 360 ± 10% |
| 84502050007 | LM0202 (ユニバーサル変調器) | 950-1100 | > 90 / - | 5.0 | 5 x 5 | 590 ± 10% |
| 84502052001 | LM0202P (強度変調器) | 650-1000 | > 92 / 89 | 5.0 | 3 x 3 | 360 ± 10% |
| 84502053001 | LM0202P (強度変調器) | 650-1000 | > 92 / 89 | 5.0 | 5 x 5 | 590 ± 10% |
| 84502052004 | LM0202P (強度変調器) | 950-1100 | > 90 / 87 | 5.0 | 3 x 3 | 360 ± 10% |
| 84502053002 | LM0202P (強度変調器) | 950-1100 | > 90 / 87 | 5.0 | 5 x 5 | 590 ± 10% |
| 84502055006 | LM0202PHAS (位相変調器) | 650-1000 | > 92 / - | 5.0 | 3 x 3 | 360 ± 10% |
| 84502056001 | LM0202PHAS (位相変調器) | 650-1000 | > 92 / - | 5.0 | 5 x 5 | 590 ± 10% |
| 84502055001 | LM0202PHAS (位相変調器) | 950-1100 | > 90 / - | 5.0 | 3 x 3 | 360 ± 10% |
| 84502056002 | LM0202PHAS (位相変調器) | 950-1100 | > 90 / - | 5.0 | 5 x 5 | 590 ± 10% |
電気光学変調器 LM0202 | 近赤外用 | KD*P 結晶 | 高出力レーザー用
| 型番 | 変調器タイプ | アパーチャ⌀ (mm) |
波長範囲 (nm) |
透過率偏光子なし/あり (%) |
パワー耐久性 (W) |
λ/2 電圧 at 1064nm (V) |
|---|---|---|---|---|---|---|
| 84502049006 | LM0202 (ユニバーサル変調器) | 1.0 | 700-950 | > 91 / - | 10 | 360 ± 10% |
| 84502050010 | LM0202 (ユニバーサル変調器) | 3.0 | 700-950 | > 91 / - | 10 | 590 ± 10% |
| 84502049005 | LM0202 (ユニバーサル変調器) | 1.0 | 950-1100 | > 89 / - | 20 | 360 ± 10% |
| 84502050008 | LM0202 (ユニバーサル変調器) | 3.0 | 950-1100 | > 89 / - | 20 | 590 ± 10% |
| 84502052012 | LM0202P (強度変調器) | 1.0 | 700-950 | > 91 / 88 | 10 | 360 ± 10% |
| 84502053005 | LM0202P (強度変調器) | 3.0 | 700-950 | > 91 / 88 | 10 | 590 ± 10% |
| 84502052011 | LM0202P (強度変調器) | 1.0 | 950-1100 | > 89 / 82 | 20 | 360 ± 10% |
| 84502053003 | LM0202P (強度変調器) | 3.0 | 950-1100 | > 89 / 82 | 20 | 590 ± 10% |
| 84502055009 | LM0202PHAS (位相変調器) | 1.0 | 700-950 | > 91 / - | 10 | 360 ± 10% |
| 84502056005 | LM0202PHAS (位相変調器) | 3.0 | 700-950 | > 91 / - | 10 | 590 ± 10% |
| 84502055008 | LM0202PHAS (位相変調器) | 1.0 | 950-1100 | > 89 / - | 20 | 360 ± 10% |
| 84502056004 | LM0202PHAS (位相変調器) | 3.0 | 950-1100 | > 89 / - | 20 | 590 ± 10% |
技術資料

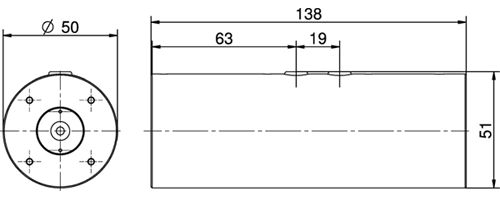

図面
LM 0202 (P) (PHAS)
