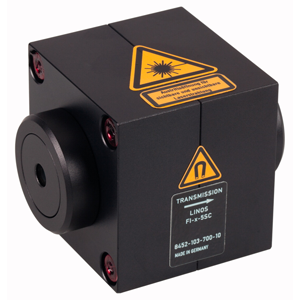

光アイソレーター
アパーチャ 3.3mm ＆ 5mm
SC シリーズ
特長
- 小型設計の光アイソレータ
- アイソレーション：30dB 以上（一般値 38～42dB)
- TGG 結晶
- 希土類磁石
-
ブロックしたビームにアクセス可能
（保護キャップは簡単に取り外せます） - ブリュースター偏光子バージョンあり（BP）
- オプティカルコンタクト偏光子の高出力バージョンあり (HP)
- マウント穴：底面に M2 タップ×4ヶ所
仕様
| 型番 | 有効径 (mm) |
寸法 (mm) |
設計波長 (nm) |
アイソレーション 保証値 / 一般値 (dB) |
設計波長での 透過率 (%) |
境界波長での 透過率 (%) |
波長チューニング レンジの一般値 (nm) |
ダメージ閾値 @1.2ps パルス (J/cm2) |
ダメージ閾値 @8ns パルス (J/cm2) |
|---|---|---|---|---|---|---|---|---|---|
| FI-488-3SC HP | 3.3 | 40x40x60 | 488 | > 35/38-42 | > 90 | - | 478 - 498 | 0.3@488nm | 6.5@488nm |
| FI-488-5SC HP | 5 | 45x45x58 | 488 | > 35/38-42 | > 90 | - | 478 - 498 | 0.3@488nm | 6.5@488nm |
| FI-930-5SC | 5 | 45x45x58 | 930 | > 30/38-42 | > 90 | > 85 | 880 - 990 | 0.2@930nm | 0.9@930nm |
| FI-980-3SC | 3.3 | 40x40x60 | 980 | > 30/38-42 | > 90 | > 85 | 925 - 1040 | 0.2@980nm | 1.0@980nm |
| FI-1030-3SC HP | 3.3 | 40x40x60 | 1030 | > 32/38-42 | > 94 | > 85 | 1025 - 1064 | 0.6@1030nm | 8.2@1030nm |
| FI-1030-5SC HP | 5 | 45x45x58 | 1030 | > 32/38-42 | > 94 | > 85 | 1025 - 1064 | 0.6@1030nm | 8.2@1030nm |
| FI-1060-3SC HP | 3.3 | 40x40x60 | 1060 | > 32/38-42 | > 94 | > 85 | 1030 - 1090 | 0.6@1060nm | 8.5@1060nm |
| FI-1060-5SC HP | 5 | 45x45x58 | 1060 | > 32/38-42 | > 94 | > 85 | 1030 - 1090 | 0.6@1060nm | 8.5@1060nm |
| FI-1060-5SC BP | 5 | 45x45x69 | 1060 | > 30/ >30 | > 90 | - | 1060 | - | 15.7@1060nm |
| FI-1120-3SC | 3.3 | 40x40x60 | 1120 | > 30/38-42 | > 90 | > 85 | 1080-1170 | 0.2@1120nm | 1.1@1120nm |
| FI-1120-5SC | 5 | 45x45x58 | 1120 | > 30/38-42 | > 90 | > 85 | 1080-1170 | 0.2@1120nm | 1.1@1120nm |
| FI-1210-3SC | 3.3 | 45x45x96 | 1210 | > 30/38-42 | > 90 | > 85 | 1160 - 1260 | 0.3@1210nm | 1.2@1210nm |
| FI-1210-5SC | 5 | 45x45x96 | 1210 | > 30/38-42 | > 90 | > 85 | 1160 - 1260 | 0.3@1210nm | 1.2@1210nm |
技術資料
図面

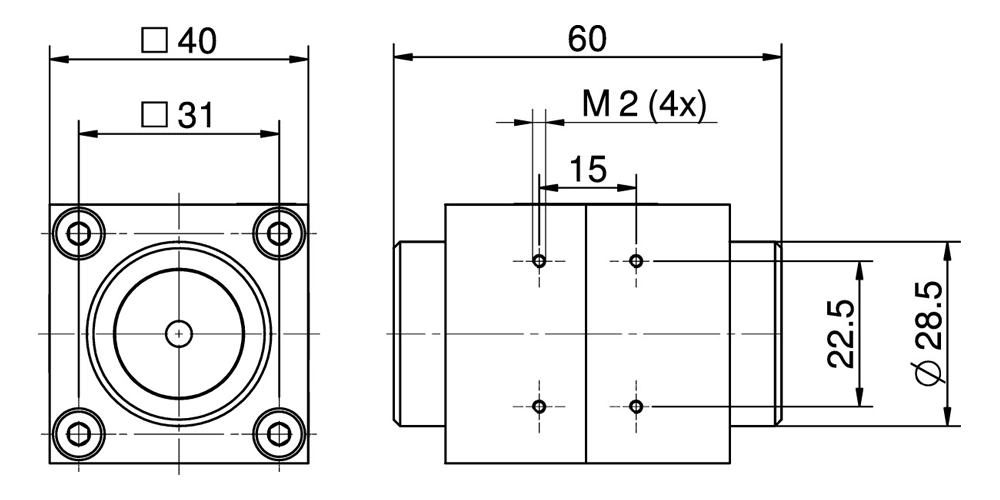

FI-x-3SC (x = 488, 980, 1064, 1120nm)

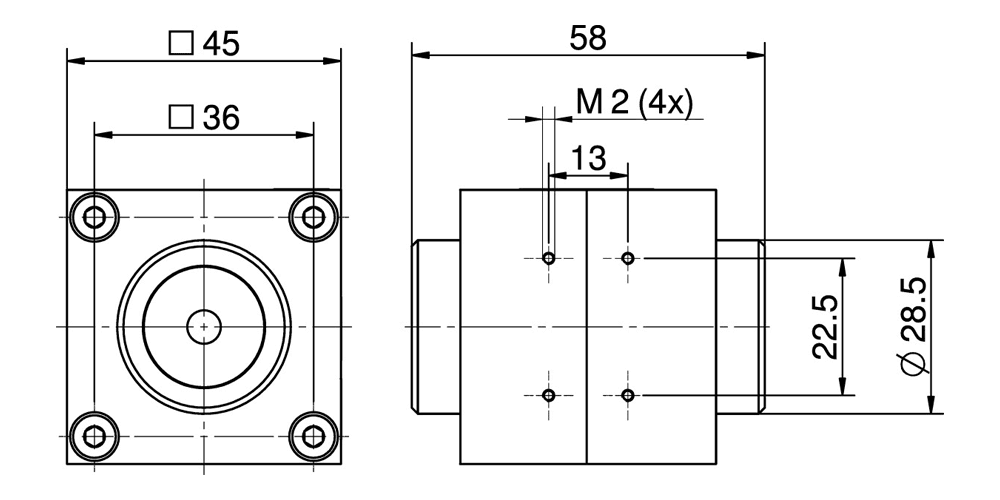

FI-x-5SC (x = 488, 930, 1064, 1120nm)

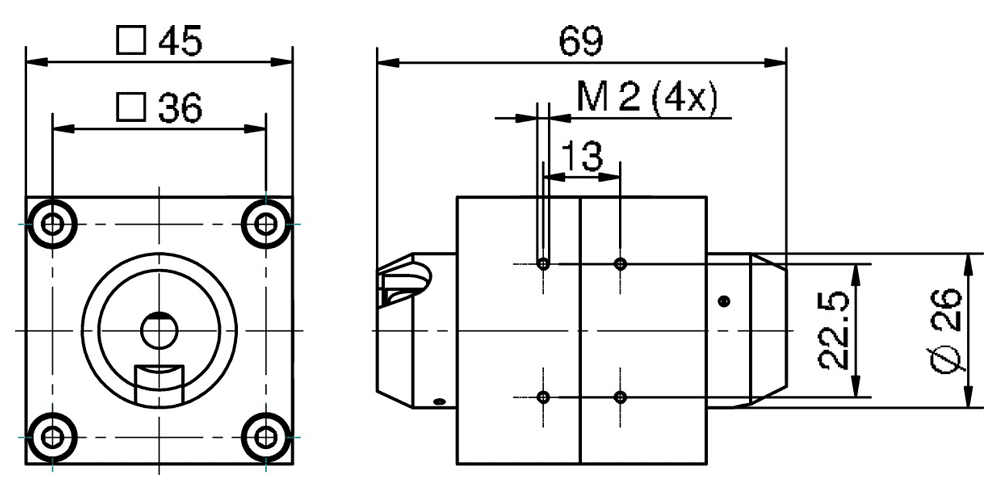

FI-1060-5SC-BP

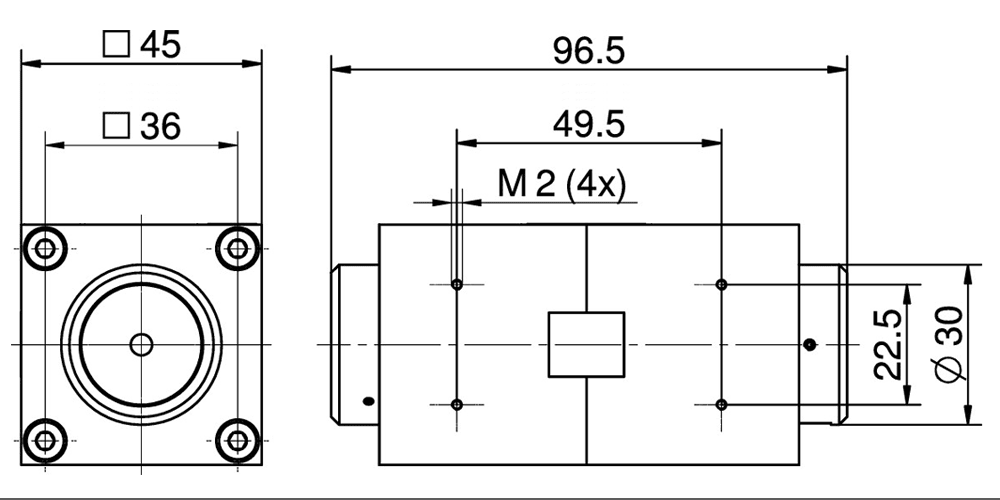

FI-1210-3SC, FI-1210-5SC
