波長可変直接変調LD
Pilot Photonicsの波長可変直接変調LDは、アンプと独自のチャープ低減システムを統合した多セクション直接変調LD設計をベースにしています。
ITU-T G.989.2 クラス1に準拠しています。
高速バタフライパッケージ、駆動用コントローラ付きベンチトップユニットのサンプル出荷をすでに開始しました。
2023年第2四半期にベアダイ、またはTOSAパッケージで出荷を始める予定です。
特長
- 4 x 100 GHz ITU NG-PON2 準拠の波長
- サイドモード抑圧比：> 50 dB
- シンプルな波長選択
- Class 1 波長切替
- 10 Gbit/s 直接変調
- 変調出力：> 5 dBm、消光比：> 4 dB
- 50 km チャープ制御DML 伝送
- チャープ減少システム
- バーストモード機能 および PSD-WNE：< 0.5 GHzのための統合ブランキングSOA
- 低スペクトル偏差：< 0.5 GHz
仕様
光学特性
| Min. | Typ. | Max. | Unit | Note | |
|---|---|---|---|---|---|
| 名目ラインレート | - | 9.95328 | - | Gbit/s | |
| 動作波長 | 1532.68 | - | 1535.03 | nm | 4 ch, 100 GHz 間隔 |
| 波長間隔 | 50 | 100 | - | GHz | |
| スペクトル エクスカーション | - | 15 | +/- 20 | GHz | |
| 消光比 | - | 4 | 5 | dB | |
| 平均チャネル起動パワー | - | 5 | - | dBm | |
| サイドモード抑圧比 (SMSR) | 30 | 40 | 60 | dB | |
| 伝送距離 | - | - | 50 | km | |
| Tx チャネル可変時間 | - | 5 | 10 | µs | |
| Txイネーブル送信時間 | - | 80 | 128.6 | ns | |
| 電源無効時 WNE-PSD | - | -63.8 | -62.6 | dBm/15 GHz | |
| チャネル外光 PSD - OOC1 | - | -41 | -40.5 | dBm/15 GHz | |
| チャネル外光 PSD - OOC2 | - | -42 | -41.6 | dBm/15 GHz |
動作特性
| Min. | Typ. | Max. | Unit | Note | |
|---|---|---|---|---|---|
| バイアス電流 | - | - | 110 | mA | |
| 逆電圧 | - | - | 2 | V | |
| 変調器駆動電圧 | - | 2.5 | - | Vpp | |
| TEC 電圧 | -1 | 0 | 1 | A | |
| チップ温度 | 15 | 20 | 40 | ℃ | |
| ケース温度 | 15 | 20 | 45 | ℃ | |
| 保存温度（停止状態） | -40 | - | 60 | ℃ | |
| サーミスタ抵抗値 @ 25℃ | - | 10 | - | kΩ | NTC, Beta 3575 k |
物理特性
| Min. | Typ. | Max. | Unit | Note | |
|---|---|---|---|---|---|

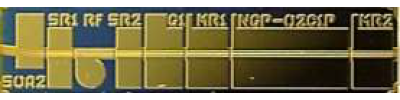

| 大きさ | 2055 x 375 | 2055 x 375 | 2055 x 375 | µm | Bare die |
| ファイバー種類 | CORNING PANDA PM | CORNING PANDA PM | CORNING PANDA PM | バタフライパッケージ、スロー軸 | |
| 光コネクタ | FC / APC | FC / APC | FC / APC | バタフライパッケージ、ナローキー |
アプリケーション
- NG-PON2
- 高速PON (G.9804, HS-PON)
- ロングリーチ直接変調ネットワークアーキテクチャ
