微細構造ファイバー（フォトニック結晶ファイバー）可視光
このファイバーは、特定のシリカの性質により、可視光領域で光ダークニングが少なく、エンドレスのシングルモード挙動を示します。
F110シリカの高いOH含量は、このファイバーに放射線や高出力可視光線に対する優れた伝送耐性を与えます。
したがって、このファイバーは、可視域での優れたモード伝送に理想的です。
特長
- 全波長域でシングルモード対応
- 可視光用シリカ
アプリケーション
- 可視光領域におけるシングルモード伝送
仕様
光学特性
| ファイバー種類 | ESM-10-125-VIS |
|---|---|
| NA @ 780 nm | 0.11 +/- 0.01 |
| LP11 カットオフ波長 (nm) | なし |
| バックグラウンド損失 @ 400 nm (dB/km) | < 300 |
| バックグラウンド損失 @ 532 nm (dB/km) | < 35 |
| バックグラウンド損失 @ 780 nm (dB/km) | < 35 |
| バックグラウンド損失 @ 1060 nm (dB/km) | < 20 |
| モードフィールド径 @ 780 nm (µm) | 7 +/- 0.5 |
| 有効面積 @ 780 nm (µm2) | 35 +/- 10 |
物理 / 材料特性
| ファイバー種類 | ESM-10-125-VIS |
|---|---|
| ファイバー材料 | F110 Silica |
| OH含有量（ppm） | 400 |
| コア径 (µm) | 10.5 +/- 0.5 |

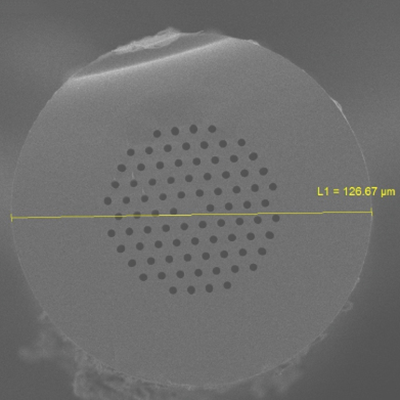

| クラッド径 (µm) | 126 +/- 3 |
| コーティング外径 (µm) | 248 +/- 5 |
| コーティング種類 | デュアルコート高インデックスアクリレート |
