アンチレゾナンス中空コアファイバー

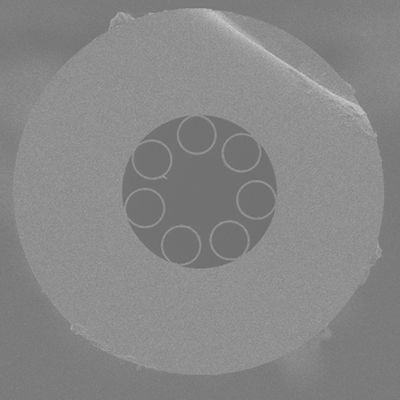

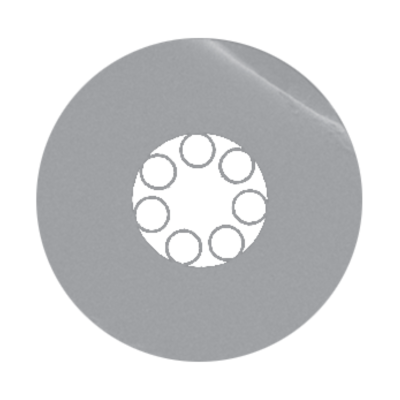

アンチレゾナンス（反共振）中空コアファイバの光信号は、一重の共振防止チューブに囲まれた中空コア内を伝搬します。ビーム伝搬の原理は、中空コアを囲む非接触チューブで構成される薄いガラス膜からの反共振に基づいています。伝搬するパワーと周囲のシリカとの重なりが極めて小さいため、モード有効面積に加え、非常に小さな材料非線形性をもたらします。
特長
- 高いダメージ閾値
- ほぼシングルモード伝搬
- 伝送帯域での超低分散
アプリケーション
- 低遅延データ伝送
- ガス封入型ARホローコアファイバーレーザー
- 分子トレーシング、ガス検知
- ピコ秒、サブピコ秒の光パルスの高出力化
仕様
| ファイバー種類 | ARF-40-240 | ARF-33-160 | ARF-45-240 | ARF-40-230 | ARF-120-400 |
|---|---|---|---|---|---|
| 最適波長帯 | 750 nm | 1064 nm | 1550 nm | 2 µm | 3 µm |
光学特性
| ファイバー種類 | ARF-40-240 | ARF-33-160 | ARF-45-240 | ARF-40-230 | ARF-120-400 |
|---|---|---|---|---|---|

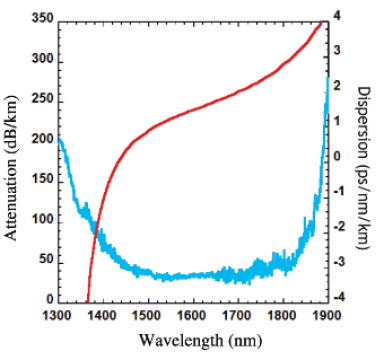

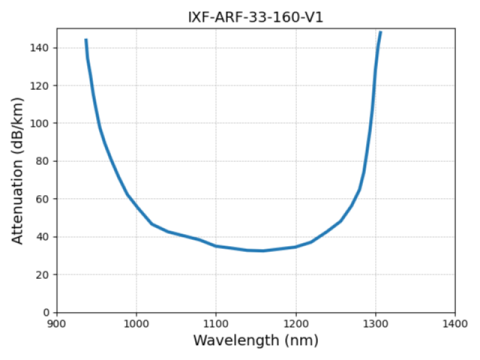

| 損失 (dB/km) | < 50 @ 750 nm | < 50 @ 1064 nm | < 35 @ 1550 nm | < 80 @ 2 µm | < 70 @ 3µm |
| 伝送帯域幅 (nm) (< 100 dB/km) | 700 – 915 | 1000 - 1350 | 1450 - 1750 | 1600 - 2200 | 2900 – 3150 |
| モードフィールド径 (µm) | 29 @ 750 nm | 26 @ 1064 nm | 37 @ 1550 nm | 33.5 @ 2 µm | 90 @ 3µm |
| 分散 (ps/nm/km) | ～0.8 @ 750 nm | ～ 2 @ 1064 nm | ～ 1 @ 1550 nm | ～ 2 @ 2 µm | ～0.8 @ 3µm |
| コアとのモードの重なり | > 99.99 % | > 99.99 % | > 99.99 % | > 99.99 % | > 99.99 % |
| NA | ～0.02 | ～ 0.03 | ～ 0.03 | ～ 0.03 | ～ 0.03 |
| HOM (Higher Order Mode) 抑制 (dB) | N.A. | 10 (after 3 m) | 10 (after 5 m) | > 25 (after 3 m) | N.A. |
| 3 dB 損失曲げ半径 (cm) | 4 +/- 1 @ 750 nm | 4 +/- 1 @ 1064 nm | 6 +/- 1 @ 1550 nm | 8 +/- 1 @ 2 µm | 11 +/-1 @ 3µm |
物理 / 材料特性
| ファイバー種類 | ARF-40-240 | ARF-33-160 | ARF-45-240 | ARF-40-230 | ARF-120-400 |
|---|---|---|---|---|---|
| ファイバー材料 | Air Core | Air Core | Air Core | Air Core | Air Core |
| コア径 (µm) | 38 +/- 2 | 33 +/- 2 | 46 +/- 2 | 40 +/- 2 | 119 +/- 2 |
| クラッド径 (µm) | 71 +/- 3 | 66 +/- 3 | 99 +/- 3 | 105 +/- 3 | 233 +/- 3 |
| ファイバー外径 (µm) | 242 +/- 5 | 160 +/- 5 | 239 +/- 5 | 230 +/- 5 | 404 +/- 5 |
| コーティング外径 (µm) | 398 +/- 10 | 325 +/- 10 | 395 +/- 10 | 340 +/- 10 | 492 +/- 10 |
| コーティング種類 | デュアルコート高屈折率コーティングアクリルレート | デュアルコート高屈折率コーティングアクリルレート | デュアルコート高屈折率コーティングアクリルレート | デュアルコート高屈折率コーティングアクリルレート | デュアルコート高屈折率コーティングアクリルレート |
技術情報
