ポラライザ

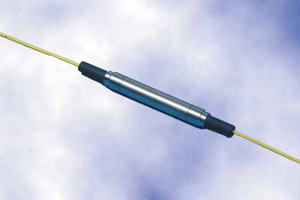

広い波長範囲に対応するピッグテール型

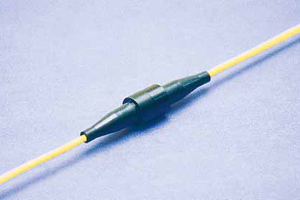

OZ Optics社製の「FOP」は、光源やファイバからの光を正確に偏光させ、効率よく出力ファイバへ透過する光デバイスです。
400nm〜2050nmの極めて広い波長範囲に対応し、最高40dBの高い消光比（PER）と低挿入損失を実現します。
単一モード（SM）、多モード（MM）、偏光保持（PM）ファイバおよび各種組み合わせに対応可能です。

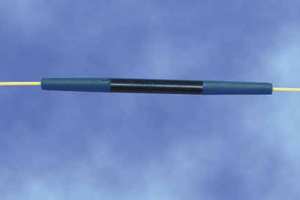

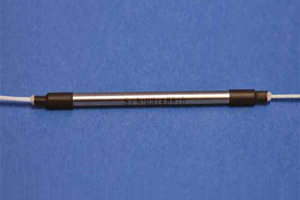

標準の12.5mm径に加え、5.5mm径、4mm径、さらに外径3mmの超小型インラインモデルまで豊富なサイズをラインアップ。
光ファイバアンプ、センサ、OCTシステム、システム内の消光比改善や測定用途に最適です。
FOP-11 非通信波長用ピッグテール・ポラライザ
FOP-21 インライン小型（外径 5.5mm）ポラライザ
FOP-31 インライン小型（外径 4mm）ポラライザ
FOP-41 インライン小型（外径 3mm）ポラライザ
特長
- 小型設計
- シングルモードファイバー、偏波保持ファイバー、マルチモードファイバーに対応
- 超小型も可能
- 広い波長範囲に対応：400～2500nm
- 高消光比：最大50dB
- 低損失
- 低反射
仕様
| 型番 | FOP-11 | FOP-21 | FOP-31 | FOP-41 | |
|---|---|---|---|---|---|
| 波長範囲 | 400～2050 nm | 1280～2050 nm | |||
| 偏波消光比 | 600～106 nm | 20 dB | - | ||
| 1300～1550 nm | 20, 30 dB | 20, 30 dB | 20 dB | 30 dB | |
| 反射減衰量 | 600～1064 nm | 40 dB | - | ||
| 1300～1550 nm | 40, 60 dB | 40, 60 dB | 40 dB | 70 dB | |
| 挿入損失 (Typical) | 600～1064 nm | 0.8 dB | - | ||
| 1300～1550 nm | 0.7 dB | 0.8 dB | 1.0 dB | 0.5 dB | |
| 挿入損失 (Maximum) | 600～1064 nm | 1.2 dB | - | ||
| 1300～1550 nm | 1.0 dB | 0.9 dB | 1.5 dB | 1.0 dB | |
| 挿入損失 (反射減衰量 60dB オプション) |
1300～1550 nm | 0.7 dB max | 0.6 dB max | - | 0.6 dB max |
用途
- ファイバーアンプ
- 光通信システムの偏波消光比調整
- 偏波消光比測定
- センサー
- 集積光学系
- 干渉計センサー

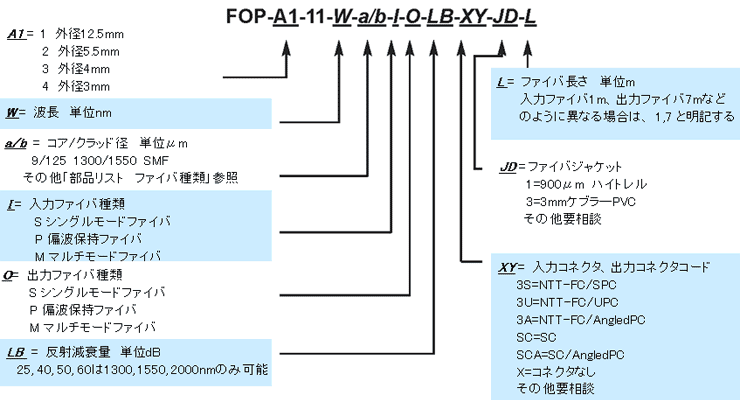

注文方法
-
※偏波消光比 > 25dB、> 30dB の場合 “-ER=25”、“-ER=30” を末尾に追記
型番の一例
FOP-11-11-980-6/125-P-P-40-XX-3-1
- 波長：980nm
- 入力ファイバー：偏波保持ファイバー 6/125
- 出力ファイバー：偏波保持ファイバー 6/125
- 反射減衰量：40dB
- コネクター：なし
- ファイバージャケット：外径 3mm PVC
- ファイバー長さ：1m

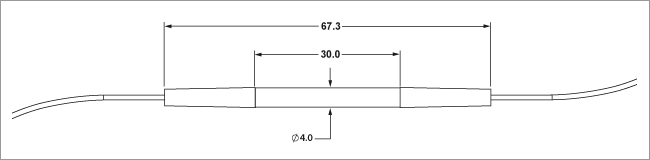

外形寸法図

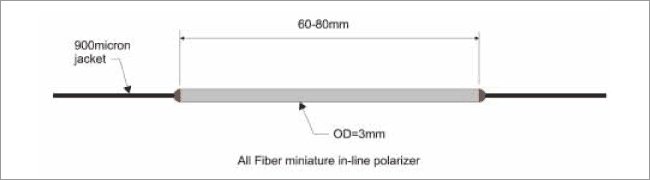

All Fiber in-line Polarizer FOP-41

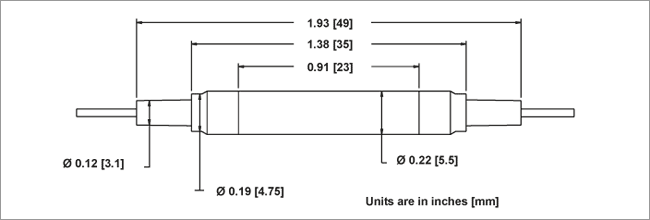

Miniature Pigtail Style Polarizer FOP-21
FIBER PIGTAILED VARIABLE FIBER REFLECTOR

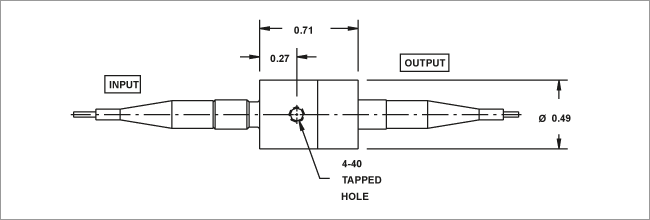

Pigtail Style Polarizer for Non-Telecom Applications FOP-11
