精密電動偏光回転ステージ

便利で低コストながら高精度な偏光制御を実現します。
単一の光学ステージはもちろん、複数の光学経路を持つマルチステージシステムにおいても、偏光状態を精密に制御することが可能です。
これらのロータは同期制御に対応しており、1台のコンパクトな制御ユニットを用いて、
逐次または並列で正確な回転操作を行うことができます。

制御ユニットにはプロセッサとタッチスクリーンを搭載しており、手のひらサイズの筐体ながら直感的なGUIを通じて複数モーターを制御できます。
システムが複雑な場合でも、GUIをカスタマイズすることでプラグアンドプレイ感覚でご利用いただけます。

各ステージの入出力ポートは、光ファイバーコネクタレセプタクル、
自由空間用のピンホール、またはシングルモード、偏波保持、
マルチモードファイバーのピグテイル接続に対応しています。
光ビームは1つ以上のロータを通過し、その際に進行波の電場（偏光状態）が、回転式の波長板、偏光板、偏光プリズム、または偏光ビームスプリッタによって、1度未満の分解能で操作されます。

精密電動偏光回転ステージ

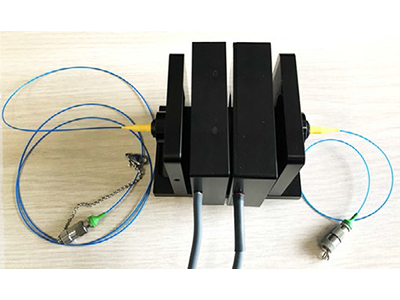

A dual-stage rotation stage coupled to optical fibers at the input and output ports
精密電動偏光回転ステージ

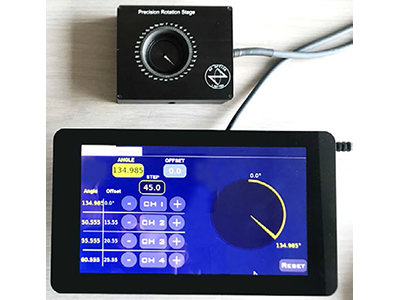

A single rotation stage along with a control unit and built-in touch-screen is powered up using 5V DC power supply.
精密電動偏光回転ステージ

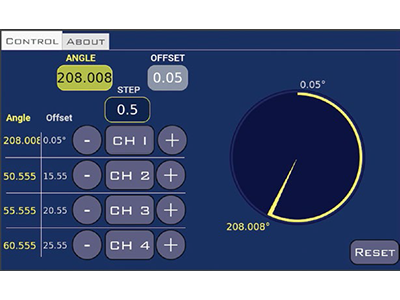

Four-rotation stage graphical interface that is fully controllable using a touch screen placed on top of the control unit enclosure.
  • 精密電動偏光回転ステージ
  • 精密電動偏光回転ステージ
  • 精密電動偏光回転ステージ

特長

  • 1/2、1/4 波長板、偏光板の精密回転による偏光操作
  • クローズドループ動作のためのエンコーダを内蔵
  • 使いやすいGUIソフトウェア
  • コンパクトな手持ち型プラグアンドプレイ機器、
    タッチスクリーンコントロール、USBポートを介してPCとの接続可能
  • シングルモード、マルチモード、偏波保持ファイバーピグテール対応可能
  • ご要望に応じてソフトウェアやGUIのカスタマイズ可能
  • 光学系、ホルダ、レセプタクルの交換可能

仕様

仕様*1

移動量 360° Continuous *2
双方向再現性 *3 0.05 °
戻り再現性 0.1 °
双方向精度 *4 0.4 °
はね返り 0.013 °
エンコーダ分解能 143360 counts/360° typical (0.0025°/count)
最小増分運動 0.05 °
軸ブレ *5 0.014 °
最大総荷重 *6 50 g
最低寿命 *7 > 600 000 Revolutions (100 km)
  • *1
    荷重64g、慣性モーメント6600g・m2での性能仕様
  • *2
    15秒の運転後、20秒の冷却というデューティサイクルが必要です。運転時間を短くすると、冷却時間も短くなります。
  • *3
    同じ位置まで時計回りで移動する場合と反時計回りで移動する場合の最大差。
  • *4
    真値からの最大偏差
  • *5
    回転中心からの最大偏差
  • *6
    マウントの中央に配置する必要があります。
  • *7
    この回転ステージは連続運転用ではありません。

電気的特性

モータ 共振ピエゾモータ
DC電圧 4.5 ～ 5.5 V
消費電流 800 mA
消費電流（待機時） 50 mA

通信

バス TTL RS232
スピード 9600 baud
データ長 8 bit
プロトコル通信 ASCII HEC

機械的特性

ネジ規格 ¼-20 UNC-2B TAP
寸法 7.4 x 8.8 x 2.3 cm
重量 230 g

周囲環境

温度範囲 15 ～ 40 ℃
相対湿度 < 80% @31 ℃
最大高度 2000 m

用途

  • 多偏波状態解析の自動化
  • 量子状態のトモグラフィ
  • 偏光の校正
  • 偏光状態の分析
  • 偏光ファイバー光源
  • 偏波消光比制御とPMファイバー軸の変換
  • 光学干渉計システム
  • ファイバーカップリングとコヒーレント検出

注文方法

電動レセプタクル型

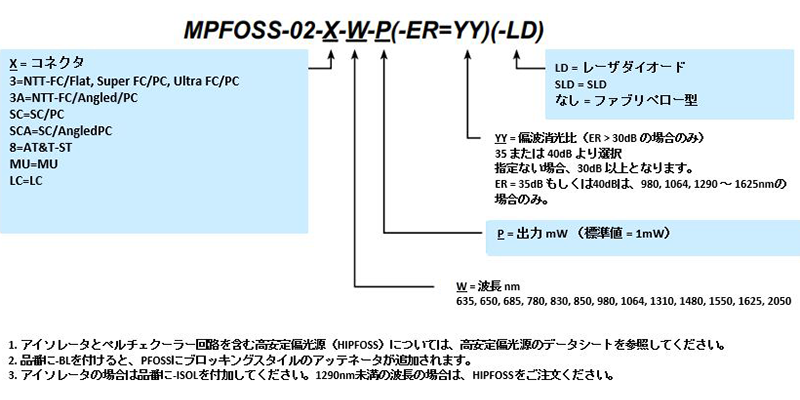

型番ご指定方法

電動ピグテイル型

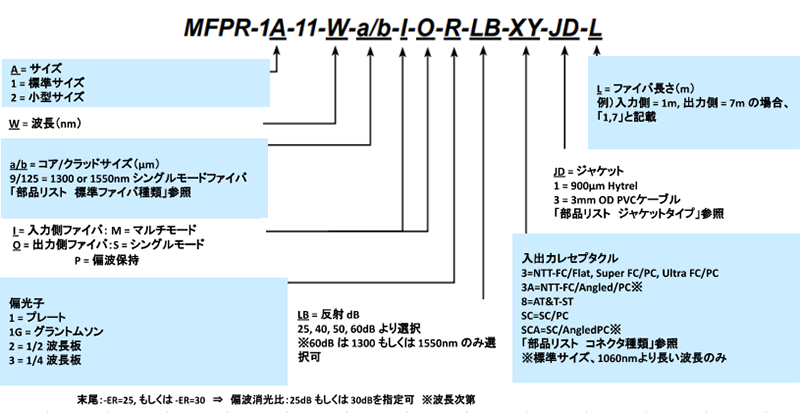

型番ご指定方法

レセプタクル型

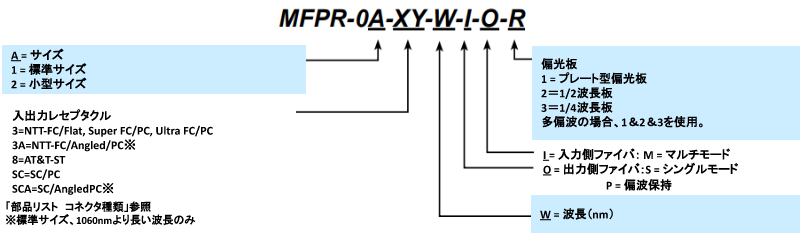

型番ご指定方法
