サーキュレーター
入力光と反射戻り光を分離します。

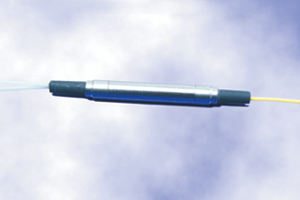

OZ Optics社製の「FOC」は、入力光を出力へ透過し、戻り光を第3ポートへ誘導するシグナルルーター型デバイスです。
単一モードおよび偏波保存（PM）ファイバに対応し、低挿入損失・高アイソレーション・高消光比を実現します。

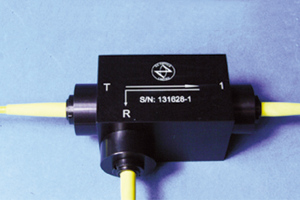

OEM用途に最適な小型インライン型に加え、高パワー・特殊波長向けのカプラー（キューブ）型もラインアップしています。
入力光をアイソレータのように戻り光から保護しつつ、反射光を効率的に再利用・抽出することが可能です。
DWDMネットワーク、色分散補償、ファイバアンプ、各種光センサ、OCTシステムなど幅広い先端領域に活用できます。
特長
- 低損失
- 小型パッケージ
- ハイパワー対応
- 低クロストーク
- 中心波長：1310、1480、1550nm
- 低反射減衰量
- 高消光比
- 高アイソレーション
- シングルモードファイバー、偏波保持ファイバー、対応
仕様
| 波長 *1 (nm) | 1310, 1480, 1550 |
|---|---|
| 消光比 (dB) | 20, 25, 30 |
| 挿入損失（順方向） (dB) | 1.0 dB (40 dB 反射減衰量仕様) 0.7 (55, 60 dB 反射減衰量仕様) |
| 挿入損失（逆方向） (dB) | 1.0 (40 dB 反射減衰量仕様) 1.0 (55, 60 dB 反射減衰量仕様) |
| アイソレーション（ピーク） @ 23℃ (dB) | >30 *2, <40 *3 |
| 光パワー *4 (mW) | 250 |
| 透過軸 | Slow (標準) |
| ファイバー種類 | Panda PM |
| 反射減衰量 (dB) | 40, 50, 60 |
| コネクタ アライメント | Slow 軸キー |
注記
-
*1波長範囲 >780-1060nm は要相談
-
*2キューブタイプ
-
*3小型インラインタイプ
-
*4ハイパワータイプは要相談
用途
- DWDM ネットワーク
- 波長分散補償
- OADM
- 光ファイバーアンプ
- 光ファイバーセンサー
アプリケーション例

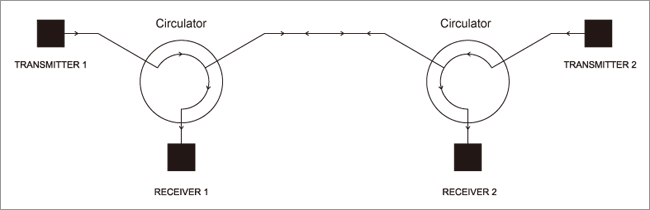

Duplex Transmitter/Receiver System

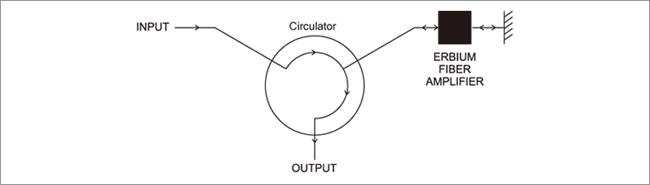

Double Pass Erbium Doped Amplifier

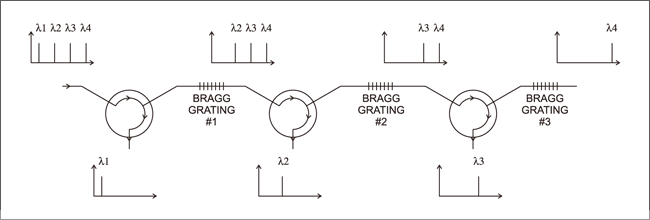

WDM Demux System Using Circulators

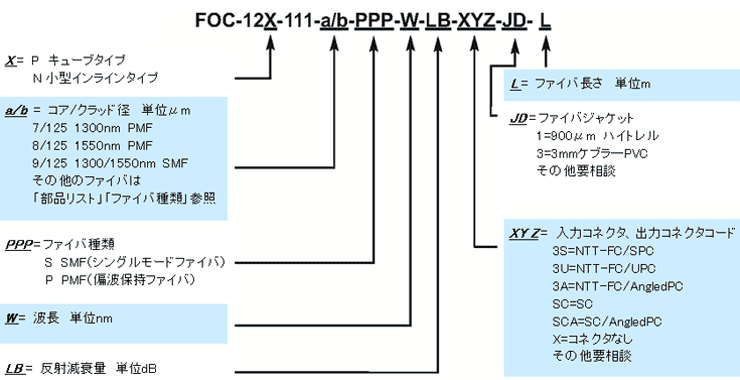

注文方法
型番の一例
FOC-12N-111-8/125-PPP-1550-55-XXX-1-1
- 偏波保持ファイバーサーキュレータ
- ファイバー：コア 8µm / クラッド 125µm PMF
- 波長：1550nm
- 反射減衰量：55dB
- コネクター なし
- ファイバージャケット：外径 0.9mm
- ファイバー長さ：1m

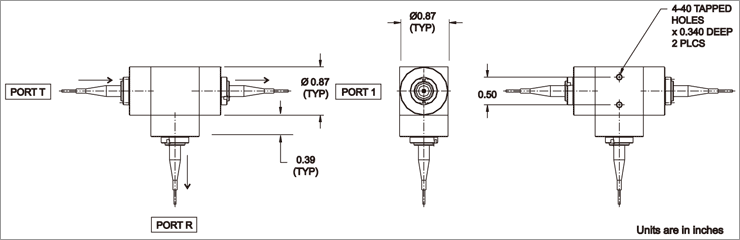

外形寸法図

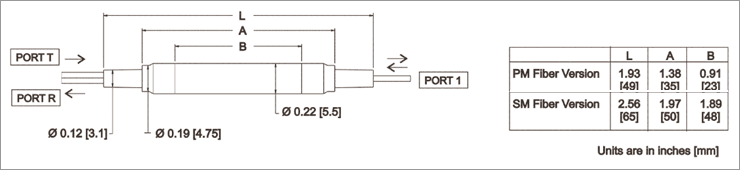

Inline Circulator Dimensions
FAQ よくある質問
Q1偏波保持サーキュレータをシングルモードファイバーと組み合わせて使用することはできますか？
いいえ、高い挿入損失（インサーションロス）が発生するためお勧めできません。
偏波保持サーキュレータを通る光の透過（透過特性）は、強い偏波依存性を持っています。
性能に影響を与えることなくシングルモードファイバーを使用できるのは、リターン出力ポート（ドロップ側ポート）のみです。
代替案の1つとして、入力側にオールファイバー型偏波コントローラーを配置し、ユニットを通過する偏波を制御する方法があります。
または、小型（ミニチュア）ユニットのご使用をお勧めします。
Q2誤った偏光軸（軸ずれ）に沿って偏光された光はどうなりますか？
ポートT（入力ポート）におけるファスト軸（Fast軸 / 進相軸）の光は内部で吸収され、
サーキュレータに戻ってくるファスト軸の光も同様に内部で吸収されます。
Q3なぜ大きな損失（ハイロス）が発生するのですか？
適切なファイバーポートの、正しい偏光軸に沿って光を入射（ラウンチ）させているかどうかをご確認ください。
Q4より高いアイソレーション（孤立度）や消光比（ER）を得ることはできますか？
はい、得られます。 OZ Optics社では、25 dB や 30 dB の消光比を持つサーキュレータを供給可能であり、
より高いアイソレーション値に対応した設計変更も行えます。
