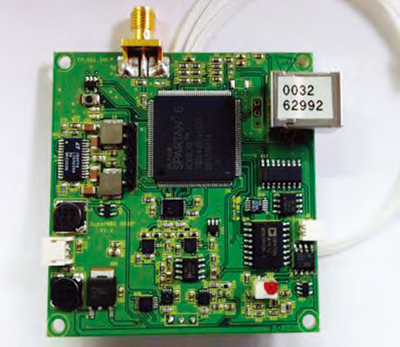

変調器バイアスコントローラー
（DCバイアスモジュレーター）

特長

パラメーター	Min	Typ	Max
光学性能
検出器入力電力 ^*1	-30 dBm	-	-10 dBm
第二検出器入力電力	-70 dBm	-	-50 dBm
動作波長範囲 ^*2		1000 ～ 1650 nm
電気性能
バイアス電圧	-14 V	-	14 V
消光比 (Null mode) ^*3	-	52 dB	-
ロッキングモード		Null
パイロットトーン
変調器 (Null)	-	-	0.10 %
パイロットトーン周波数 (Null)	-	2 kHz	-
電源
DC Positive Power Voltage	16 V	16.5 V	17 V
DC Negative Power Voltage	-16 V	-16.5 V	-17 V
DC Positive Power Current	-	70 mA	-
DC Negative Power Current	-	50 mA	-
共通
動作温度範囲		0 ～ 70℃
保存温度範囲		-40 ～ 85℃
大きさ		1.6 x 3.05 x 0.65 (inch)
重さ		0.2 (lb)

*1

ある入力に対して検出電力は、変調器の出力が最小の減衰状態にある時に、バイアスコントローラーの両方のフォトダイオードに結合された光パワーとなります。
（検出電力は、ロック状態の検出電力を表すものではありません）
*2

異なる波長のフォトダイオードを使用することで、波長範囲の拡張可能。
*3

1%のカプラ使用時、変調器の出力パワーは0dBmよりも大きくなります。
消光比は変調器の消光比に近くなりますが、超えることはありません。

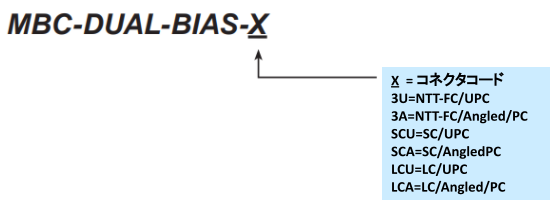

型番ご指定方法

MBC-DUAL-BIAS-3U

コネクタ　FC/UPC
