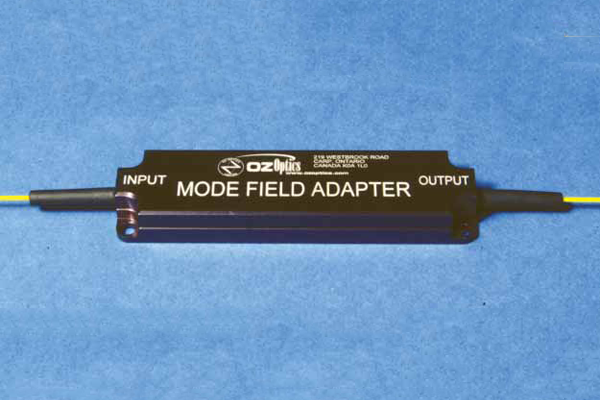

モードフィールドアダプター
シングルモードファイバーとLMAファイバーをスムースに接続
特長
- ハイパワーに対応
- 広い波長範囲に対応
- 異なるモードフィールドをスムーズに接続
- カスタム対応
仕様
| 波長 | 980 ～ 1080 nm | 980 ～ 1080 nm | 980 ～ 1080 nm | 980 ～ 1080 nm |
|---|---|---|---|---|
| 入力ファイバー（コア/クラッド） | 6/125 µm | 6/125 µm | 6/125 µm | 6/125 µm |
| 出力ファイバー（コア/クラッド） | 10/125 µm | 20/125 µm | 25/125 µm | 25/250 µm |
| NA コア（出力ファイバー） | 0.08 | 0.08 | 0.1 | 0.06 |
| 最大光パワー | > 50 | > 50 | > 50 | > 50 |
| 挿入損失 | < 0.5 | < 0.5 | < 0.5 | < 0.5 |
| 大きさ（L x W x H） | 76 x 19 x 10 mm | 76 x 19 x 10 mm | 76 x 19 x 10 mm | 76 x 19 x 10 mm |
用途
- ハイパワーファイバーレーザー
- ハイパワーピッグテール・アイソレーター
- ハイパワーピッグテールコンポーネントの製造
- 研究開発
注文方法

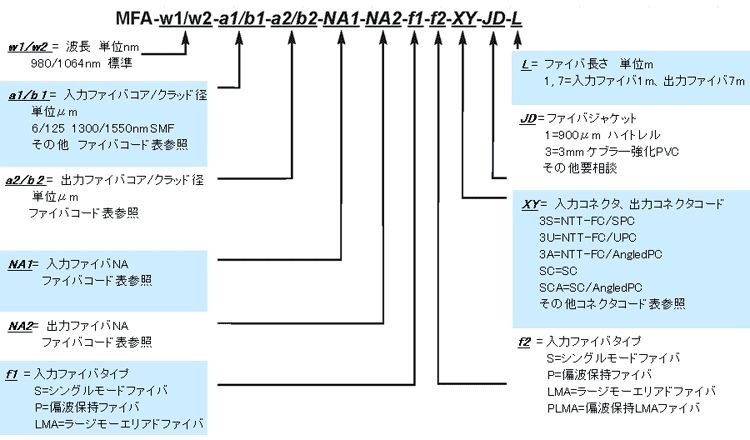

型番の一例
MFA-980/1064-6/125-10/125-0.11-0.08-S-LMA-XX-1-1
- 波長：980/1064nm
- 入力ファイバー：6/125シングルモード（NA0.11）
- 出力ファイバー：10/125 LMA（NA0.08）
- コネクタ：なし
- ジャケット：0.9mm ルースチューブ
- ファイバー長さ：1m
技術資料
データシート
