ハイパワー コリメーター / フォーカサー
ハイパワー (～W) なレーザーをファイバーから空間に出射できます。
パラメーター計算方法
計算方法がご不明な場合は、どうしても必要なパラメーターのみをお知らせください。

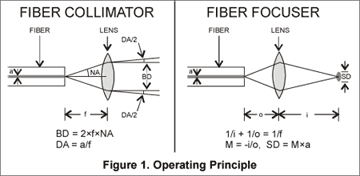

コリメーター
- BD = 2 × f × NA
- DA = a / f
- BD：コリメートビーム径
- DA：全発散角
- f：レンズの焦点距離
- a：コア径
- NA：ファイバー開口数
フォーカサー
- 1/i + 1/o = 1/f
- M=- i / o
- SD = M × a
- WD ≅ i
- SD：スポット径
- M：倍率
- f：レンズの焦点距離
- a：コア径
- WD：ワーキングディスタンス
ハイパワーピッグテールコリメーター

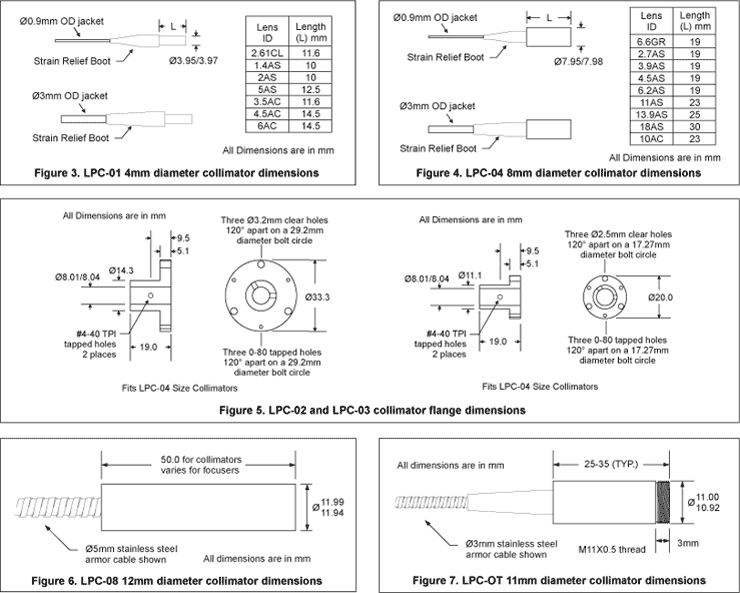

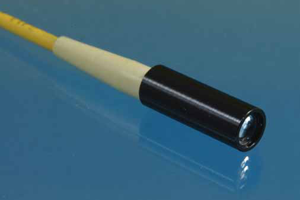

外径8mmタイプ LPC-04

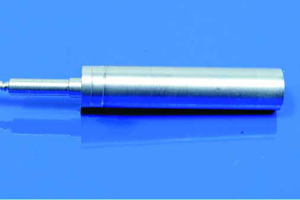

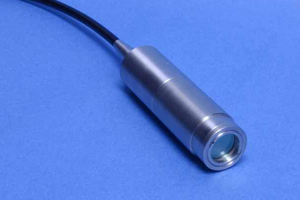

外径12mm タイプ
特長

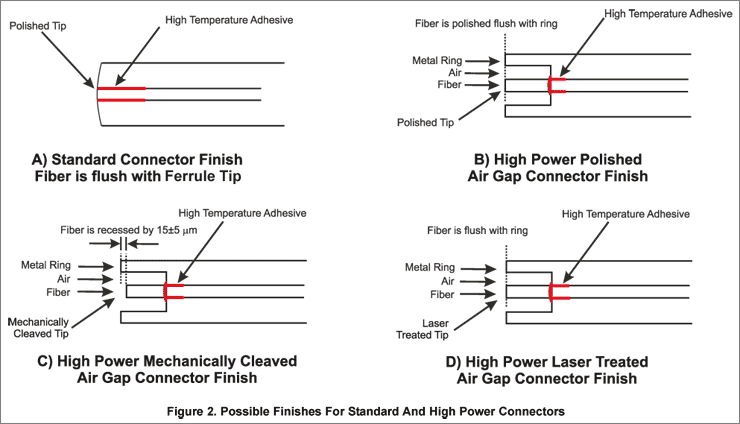

- ハイパワー対応
- コンパクトな設計
- 低損失
- 低反射
- 広い波長範囲
- 広範囲なビーム径に対応する設計
- 非球面レンズ、平凸レンズ、Cレンズ、GRINレンズ、両凸レンズ
- シングルモードファイバー、偏波保持ファイバー、マルチモードファイバー、LMAファイバー
仕様
| 波長 | 200 ～ 2100nm |
|---|---|
| 反射減衰量 | -40, -60dB |
| 偏波消光比 | 20, 25, 30dB |
| ビーム径 | 0.2 ～ 22mm |
| スポット径 | <5 µm （最小値） |
| 波面歪 | λ/4 ～ λ/10 |
用途
- レーザー光源と光ファイバーとの結合
- レーザーマーキング
- レーザーマシンニング
注文方法

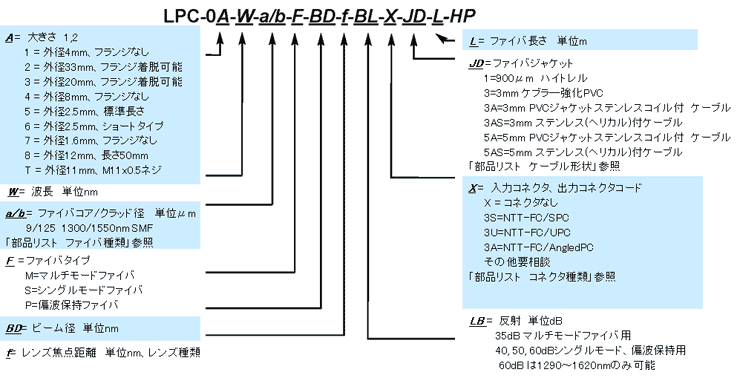

ピッグテールコリメーター
-
※1外径11.5～15mm も可能。要相談
-
※2外径2.5mm、1.6mm ショートタイプも可能、ただしファイバージャケットは 0.25mm または 0.9mm のみ。

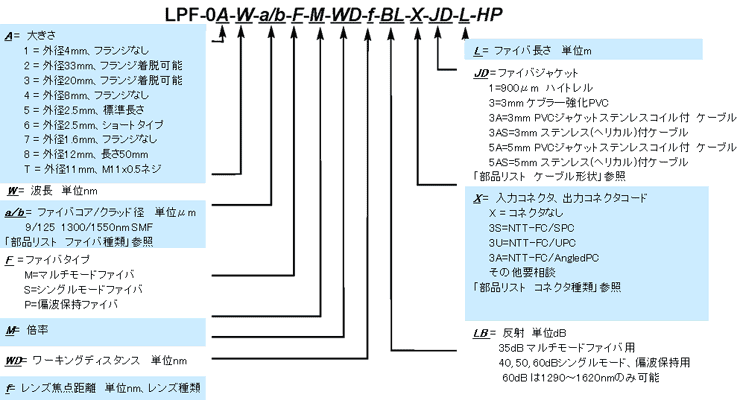

ピッグテールフォーカサー
-
※1外径11.5～15mm も可能。要相談
-
※2外径2.5mm、1.6mm ショートタイプも可能、ただしファイバージャケットは 0.25mm または 0.9mm のみ。
技術資料
データシート
この製品に関するお問合せフォーム
