WDM

波長分割多重器（WDM）は、異なる波長の光を1本のファイバに合波するために使用される光デバイスです。各ファイバから出射された光は、まずコリメートされます。コリメートされたビームはダイクロイックフィルタによって合波され、一般的には長波長側の光がTポートを透過し、短波長側の光がRポートで反射されます。合波されたビームは、その後Port 1の出力ファイバへ集光されます。

シングルモードファイバーから偏波保持ファイバーまで、
近赤外光から可視光まで、幅広い用途
OZ Opticsは、通信用途および非通信用途の両方に対応した波長分割多重器を製造しています。
特に、可視波長の合波に対応したWDMは、幅広いアプリケーションで使用されています。RGBマルチプレクサでは、赤・緑・青の各波長の光を、シングルモードファイバまたは偏波保持ファイバへ合波できます。
最大6種類の可視波長を合波するシステムの製作実績もあり、共焦点顕微鏡、白色光イメージング、フルカラーホログラフィなどに適しています。
また、偏波保持WDMも製造しています。標準的なデバイスでは、1300 nmおよび1550 nmの用途において、20 dB以上の偏波保持性能を実現します。さらに高い消光比が必要な場合も、個別に対応可能です。

異なるファイバタイプの組み合わせに対応
OZ OpticsのWDMは、入力側と出力側で異なる種類のファイバを使用できる点も特長です。
これは、エルビウム添加ファイバのコア径や開口数（NA）が異なるファイバアンプ用途において、特に有効です。この構成により、標準的な挿入損失1 dBのWDMも実現されています。また、光源をデバイスに直接搭載した、光源一体型の波長分割多重器も提供しています。システム全体の効率向上とコスト低減に貢献します。

小型インライン WDM

キューブ型 WDM

RGB WDM

6波長ファイバー – フリースペース

LDコンバイナ

特長
仕様
用途

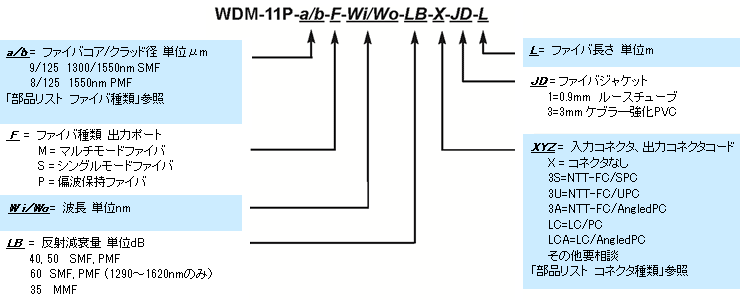

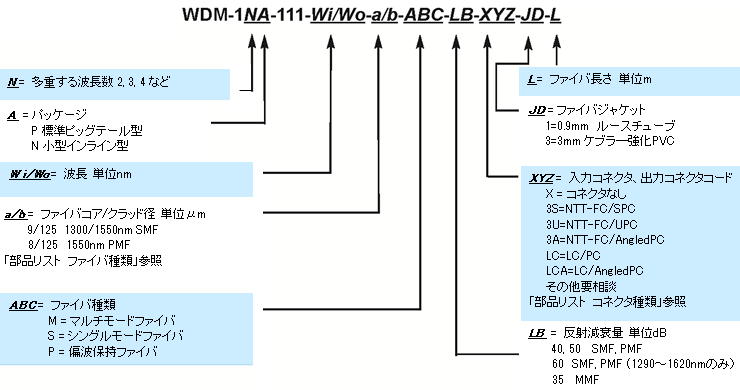

注文方法

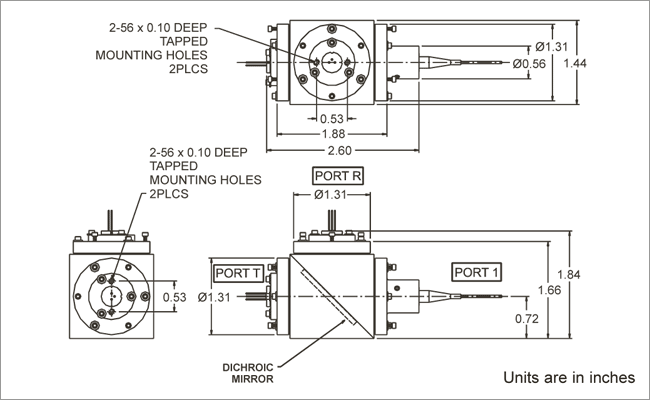

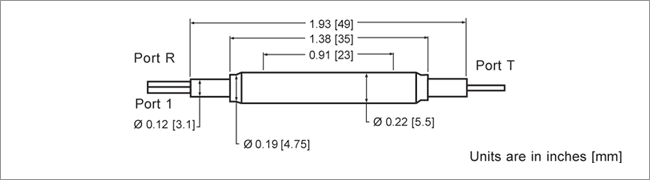

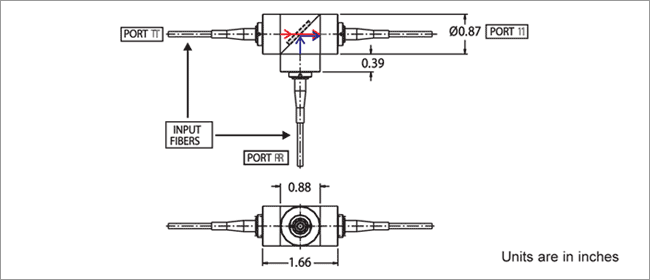

外形寸法図

特長

偏波保持ファイバー（PMF）対応可能
可視光（赤、緑、青）対応可能
ハイパワー対応可能

低損失
低反射
広帯域

CWDM、DWDM
小型

仕様

WDM 種類	a	WDM-12P WDM-13P	WDM-12N	CWDM-12ND WDM-12N	WDM-11P
形式		標準ピッグテール型	小型インライン型	小型インライン型	LDコンバイナ
波長範囲		400～1650 nm	400～1650 nm	180～1650 nm	400～1650 nm
挿入損失 (Typical) ^*1	400～1200 nm 1200～1650 nm	1.0 dB 0.8 dB	1.0 dB 0.8 dB	1.0 dB 0.8 dB	LDに依存
挿入損失 (最大) ^*1	400～1200 nm 1200～1650 nm	1.2 dB 1.0 dB	1.2 dB 1.0 dB	1.2 dB 1.0 dB	LDに依存
挿入損失 (60dBオプション)	1280～1650 nm	0.7 dB (最大)	0.7 dB (最大)	0.7 dB (最大)	LDに依存
反射減衰量	400～1200 nm 1200～1650 nm	40 dB 40, 50, 60 dB	40 dB 40, 50, 60 dB	40 dB 40, 50, 60 dB	40 dB 40, 50, 60 dB
偏波消光比	400～600 nm 600～1150 nm 1250～1550 nm	18 dB 20 dB 20, 25, 30 dB	15 dB 18 dB 20, 25 dB	15 dB 18 dB 20, 25 dB	18 dB 20 dB 20 dB
耐光パワー ^*2	SMF, PMF, 1550nm	500 mW	200 mW	200 mW	200 mW
