可変分割比 ファイバースプリッター・カプラー
可変分岐比ファイバースプリッターは、光損失をほとんど伴わずに0％から100％まで可変の分岐比を提供します。
本デバイスは、側面研磨ファイバーを2本突き合わせ、エバネッセント場結合を誘起する構造を持ちます。
結合比は、2本の側面研磨ファイバーのコア間距離を調整することで制御されます。
また、ユーザー様ご指定の複屈折軸整列に対応した偏波保持（PM）ファイバーモデルも利用可能です。
特長
- 可変分割比
- 低損失
- 広い帯域
- 高い均一性
- 小型
- 高い指向性
- 400nm 〜 2000nm までの波長ラインアップ
仕様
| コネクタなし | コネクタあり | |
|---|---|---|
| 動作波長 | 1260 ～ 1650 nm | 1260 ～ 1650 nm |
| 分割比の可変範囲 | 0 ～ 100 % | 0 ～ 100 % |
| 挿入損失 | < 0.1 dB | < 0.5 dB |
| 偏波消光比（偏波保持ファイバーのみ） | > 20 dB | > 18 dB |
-
※1260〜1650 の波長対応です。その他波長帯ご希望の場合、要相談。
アプリケーション
- 光アンプ
- ファイバーレーザー
- パワーモニタ
- ファイバージャイロスコープ
- コヒーレント光通信

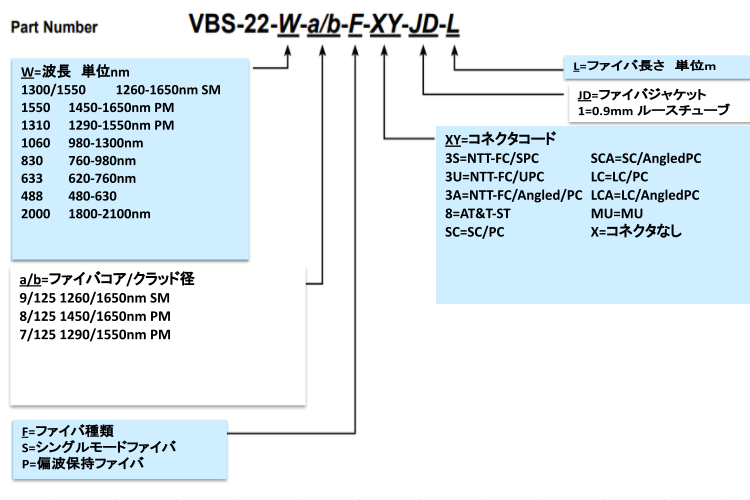

注文方法

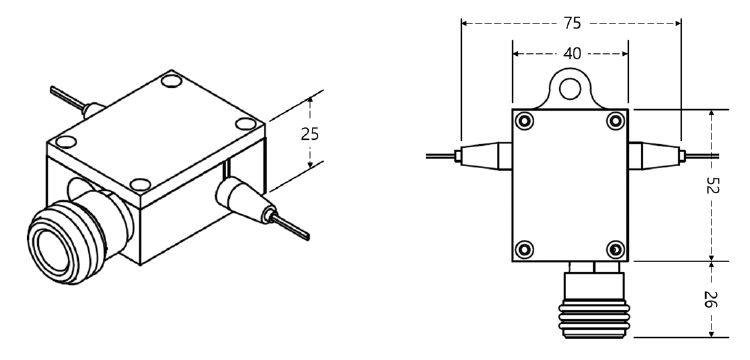

外形寸法図
