波長可変フィルター

マニュアル式で取り扱いの容易な波長可変フィルター

OZ Opticsのチューナブルフィルタは、光学アセンブリと可変狭帯域バンドパスフィルタを組み合わせ、精密な波長制御を実現する製品です。

製品は「手動調整式」「OEM用途向けモータ駆動式」「デジタル式」の3種類をご用意しています。

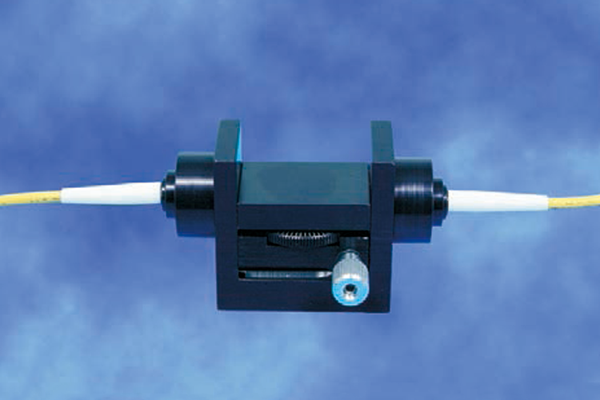

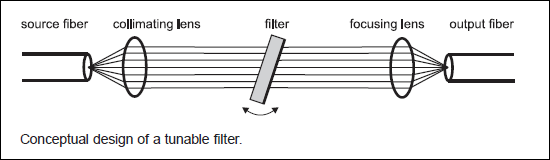

手動タイプはピグテイル付きで、入射角を調整することで透過波長を制御します。
標準的なチューナブルフィルタは、ファブリ・ペローキャビティを採用し、滑らかで安定した透過スペクトルを提供します。

さらに、フラットトップ型設計など複数キャビティを組み合わせた高性能カスタムフィルタも製作可能です。

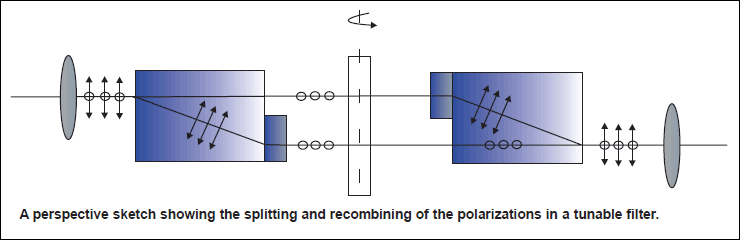

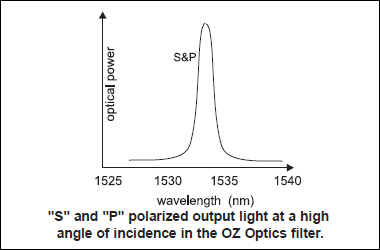

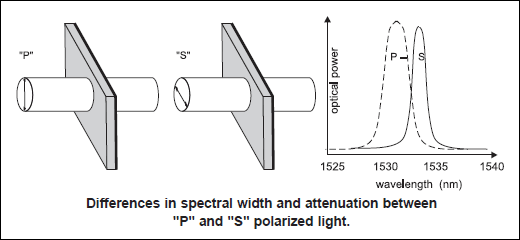

独自の光学技術により偏波依存損失（PDL）を0.3 dB未満に抑制し、実質的に偏波非依存の安定した応答を実現します。
この特性により、最新のDWDMシステム用途に理想的なソリューションです。

シングルモード、マルチモード、偏波保持（PM）ファイバー仕様に対応可能です。
標準のPANDA型PM構造を中心に、他のPM構造や顧客支給ファイバーでの製作にも柔軟に対応いたします。
高性能かつ柔軟性に優れたフィルタとして、研究開発から商用システムまで幅広くご利用いただけます。

波長可変フィルター　データシート

ご相談・お問合せ

特長
仕様
用途

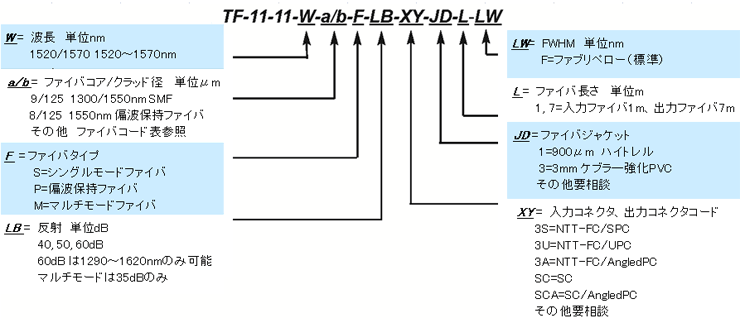

注文方法
アプリケーションノート

特長

狭い線幅
小さなPDL
広い波長範囲
シングルモードファイバー、偏波保持ファイバー、マルチモードファイバー
高い分解能

仕様

パラメーター	仕様
分解能	< 0.1 nm (代表値）
波長可変範囲	50 nm
波長範囲	1520～1570 (C-band), 1570-1620 (L-band), 1470-1520 (S-band) その他要相談
線幅 (FWHM)	1.1 ± 0.1 nm （標準　全可変範囲）, 0.3 nm（オプション対応）
Wavelength/Temperature Sensitivity	< 0.002 nm/°C（代表値）
PDL	< 0.3 dB（代表値）
挿入損失	< 2.5 dB（全可変範囲）
最大光入力	200 mW（標準）
