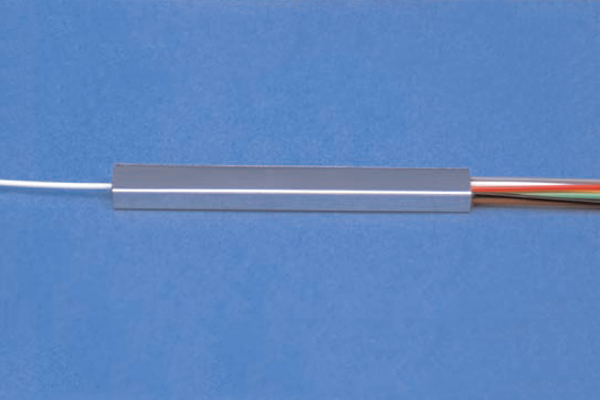

PLC スプリッター

シングルモードファイバーから偏波保持ファイバーまで、近赤外光から可視光まで、幅広い用途

OZ OpticsのPLCスプリッター（平面光波回路スプリッター）は、シリカガラス導波路と高精度V溝アレー技術を用い、1本のファイバーから複数ファイバーへの分岐を小型パッケージで実現する信頼性の高い低コストソリューションです。

低挿入損失・低PDL・高リターンロスを特長とし、1260～1620 nmの広帯域で優れた均一性を発揮します。
動作温度は -40℃～+85℃と広範囲に対応し、Telcordia GR-1209/1221規格に適合、RoHSにも準拠しています。
標準構成は 1x4、1x8、1x16、1x32、1x64に加え、カスタム2xN構成にも対応いたします。

偏波保持部品の専門技術を活かしたPM対応PLCスプリッターも提供可能です。
ファイバー端はFC、SC、ST、LCなどの標準コネクタやSuper PC、Ultra PC、APC仕上げに対応しています。
チューナブルフィルタや可変アッテネーター、コリメータなどをスプリッターに直接組み込み、余分なコネクタ損失や融着接続を削減できます。
この直接組込み方式により、可能な限り高い偏波消光比（PER）**を維持できます。

PANDA型をはじめ、他のPMファイバー構造や顧客支給ファイバーでの製作にも柔軟に対応いたします。
研究開発から商用ネットワークまで、幅広い用途に信頼性と経済性を提供する理想的なソリューションです。

PLC スプリッター　データシート

ご相談・お問合せ

特長
仕様
用途
注文方法
外形寸法図

特長

シングルモード、偏波保持（PMF用）
1x32 、またはそれ以上の分岐数にも対応
広帯域
低PDL
分岐比の高い均一性

仕様

構造	1X4	1X8	1X16	1X32
動作波長 ^*1	1260 ～ 1620 nm	1260 ～ 1620 nm	1260 ～ 1620 nm	1260 ～ 1620 nm
ファイバ種類	SMF, PMF	SMF, PMF	SMF, PMF	SMF, PMF
過剰損失 ^34	<1.25 dB	< 1.80 dB	< 2.00 dB	< 2.40 dB
均一性	< 0.5 dB	< 0.8 dB	< 1.2 dB	< 1.5 dB
PDL	0.2 dB	0.2 dB	0.2 dB	0.2 dB
偏波消光比 (PMタイプ) ^*2	> 15 dB	> 15 dB	> 15 dB	> 15 dB
反射減衰量 ^*2	> 50 dB	> 50 dB	> 50 dB	> 50 dB
ダイレクティビティ	> 50 dB	> 50 dB	> 50 dB	> 50 dB
動作温度	-40 ～ +85 ℃	-40 ～ +85 ℃	-40 ～ +85 ℃	-40 ～ +85 ℃
保存温度	-60 ～ +85 ℃	-60 ～ +85 ℃	-60 ～ +85 ℃	-60 ～ +85 ℃
大きさ (L×W×H) [mm]	60.0×7.0×4.0	60.0×7.0×4.0	60.0×12.0×4.0	80.0×20.0×6.0

注記

*1

その他の波長も対応可能。要相談
*2

コネクター除く

用途

FTTX
LAN、WAN、メトロ・ネットワーク
CATV
PON

注文方法

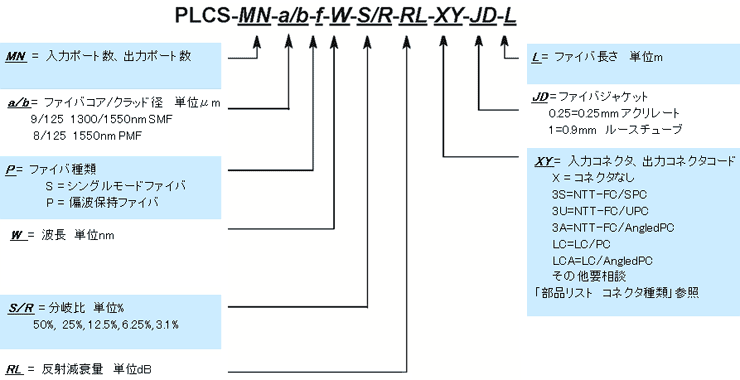

型番ご指定方法

型番の一例

PLCS-116-8/125-P-1550-6.25-50-3A,LCA-0.25-0.5

構造：1x16 (分岐比6.25%)
波長：1550nm
ファイバー：コア径 8 / クラッド径 125µm PMF
反射減衰量：50dB
コネクター：入力 FC / AngledPC、出力 LC / AnlgedPC
ファイバージャケット：0.25mm
ファイバー長：0.5m

外形寸法図

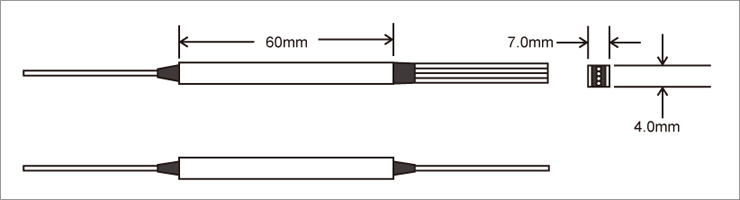

外形寸法図 Dimensions Of 1X4 and 1X8 PLC Splitters With 250 or 900 Micron Jacketed Fibers
