光ディレイライン

光ディレイライン（ODL）は、入力用と出力用のファイバーコリメータで構成されます。
光ファイバーから空間に出射した光を再度光ファイバーに入射するデバイスです。
この距離を精密に可変制御することによって、遅延時間を正確に調整できます。

自由空間内の光路長は、入力・出力光学系の間隔を制御する方法、
あるいは可動反射鏡で光を反射させる方法によって、高精度に調整できます。
光が空間を伝搬する距離を可変制御することで、デバイスを通過する遅延時間を正確にコントロールします。

ODLは、手動式と電動式の2タイプ。

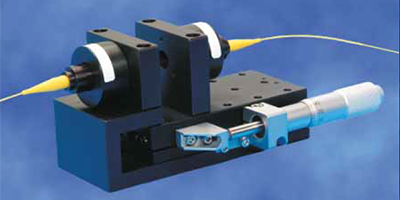

手動式はリードネジ、またはマイクロメーターで間隔を調整。

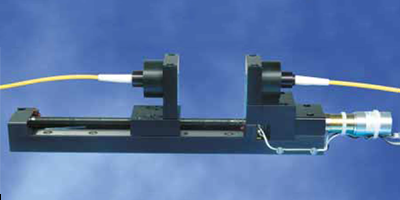

電動式はエンコーダ付きサーボモーターを採用し、サブミクロン分解能（<0.003 ps）を実現します。
RS-232インターフェース経由でPC制御、あるいはシンプルなTTL入力信号での手動操作が可能。
遅延量はピコ秒単位でキャリブレーション済みです。ホーム位置・エンド位置のセンサーも備え、誤操作による機器損傷を防止します。

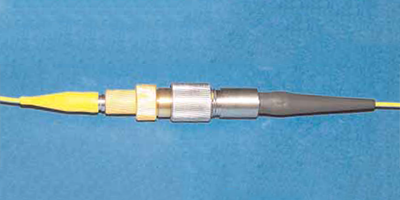

ミニチュアタイプの遅延ラインもラインアップ。遅延範囲は最大13 ps。一般的なパッチコード接続とほぼ同等サイズながら、容易な調整と確実なロックを実現します。

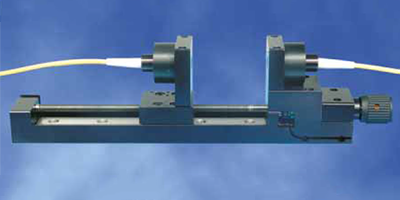

リードネジタイプ（ODL-100）

特長
仕様
用途
注文方法
FAQ

特長

低挿入損失を実現
サブピコ秒分解能
広帯域動作

【新仕様】遅延範囲1,200 ピコ秒超
偏光非依存設計
SMファイバー版とPMファイバー版をラインアップ

電気制御タイプもご用意
超小型タイプ（ODL-700）あり
400〜2000 nmの波長帯に対応

仕様

型番	ODL-100	ODL-200	ODL-300	ODL-600 ^*4	ODL-650 ^*4	ODL-700

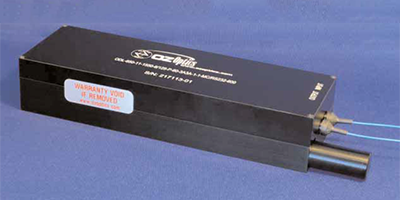

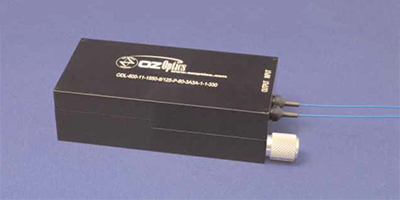

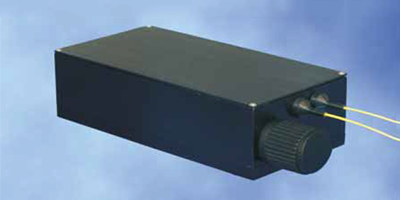

駆動方式	手動リードネジ	手動マイクロメーター	サーボモーター	手動リードネジ, ミラー	サーボモーター, ミラー	手動調整ネジ
移動距離 (mm)	100	25	100	25x2=50, 50x2=100	25x2=50, 50x2=100	4
分解能 (µm) ^*1	318/ 回転	10/ 目盛	1.4/ パルス	635/ 回転	0.8/ パルス	210/ 回転
遅延時間範囲 (psec)	330	83	330	167, 330	167, 330	13
遅延分解能 (psec) ^*1	1 psec / 回転	0.033 psec / 目盛	2.4 fsec / パルス	2 psec/ 回転	1.4 fsec/ パルス, 1 fsec/ パルス	0.67 psec / 回転
挿入損失(dB) ^23	<1.5	<1.0	<1.5	<1.0, <1.1	<1.0, <1.1	<1.5
挿入損失変動 (駆動範囲内) (代表値) (dB) ^*3	0.5	0.1	0.5	0.15	0.15	0.5
大きさ [LxWxH] (mm)	230x30x60	145x60x55	242x30x60	102x51x25, 132.5x50.8x30.2	105x51x25, 132.5x50.8x30.2	87x10.2 (直径)
速度 (mm/sec)	N/A	N/A	2.9	N/A	1, 2	N/A
電源電圧	N/A	N/A	6 ～ 8V	N/A	6 ～ 8V	N/A
電源電流	N/A	N/A	400mA	N/A	180mA	N/A
動作温度 (℃)	-	-	-	-	-10°C to +60°C	-
損失温度依存性 (全スキャン範囲)	-	-	-	-	<1dB (10 ～ 40℃) <2dB (-10 ～ +60℃)	-
動作時間	-	-	-	-	連続使用5000時間以上	-

型番	ODL-100 ODL-200 ODL-300 ODL-600 ^4 ODL-650 ^4	ODL-700
反射減衰量 (dB)	-35 （マルチモードファイバー）、 -40, -50, -60 （シングルモードファイバー）	-50

*1

ネジピッチ、モーター / エンコーダー分解能からの計算値。ODL-300、ODL-650のMC/RS232 タイプは分解能が 2倍になります。
*2

全スキャン範囲
*3

1550nm シングルモードファイバー、偏波保持ファイバー、室温
*4

オプションで330psecも可能

用途

高速ネットワークでのPMD補償
干渉計
コヒーレント光通信
光スペクトラムアナライザー

応用例：ディレイラインによる偏波モード分散（PMD）補償

偏波モード分散（PMD）は、10 Gb/s や 40 Gb/s 以上の高速通信ネットワークを構築する際に避けて通れない課題です。
単一モードファイバーを伝搬する入力信号は、PMD によって必ず何らかの歪みを受けます。
信号は実質的に、互いに直交する二つの偏光成分へ分離され、一方の偏光が他方より先行してしまいます。

PMD を補償するためには、遅延ラインが欠かせません。

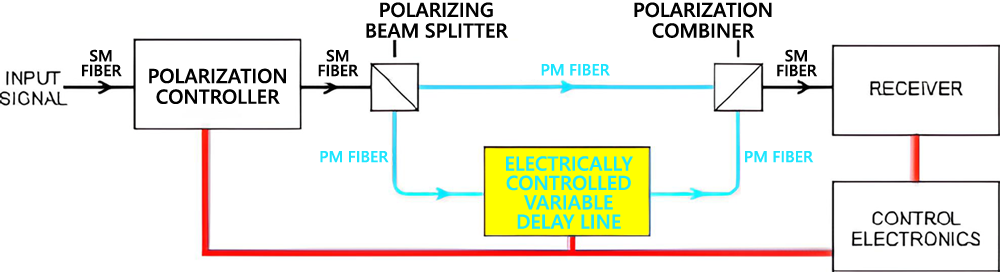

下図は、その遅延ラインを用いた補償方法の概要です。

PMD Compensation System Using a Variable Delay Line

①

【分離】
SMファイバーからの光を偏光ビームスプリッター（PBS）で２つに分岐。
②

【偏光変換】
スプリッターの前に置いた偏光コントローラーにより、任意の偏光成分を S偏光と P偏光へ変換。
③

【遅延付与】
速度の速い S偏光をディレイラインに通し、遅い P偏光はそのままコンバイナーへ導入。
④

【合波・受信】
２つの信号を合波後、受信器へ送信。
⑤

【動的制御】
受信側の制御システムが信号品質を常時監視し、偏光と遅延量をリアルタイムで最適化。

このようにして２つの信号を再同期させることで、システム内の PMD を即時に補正できます。

注文方法

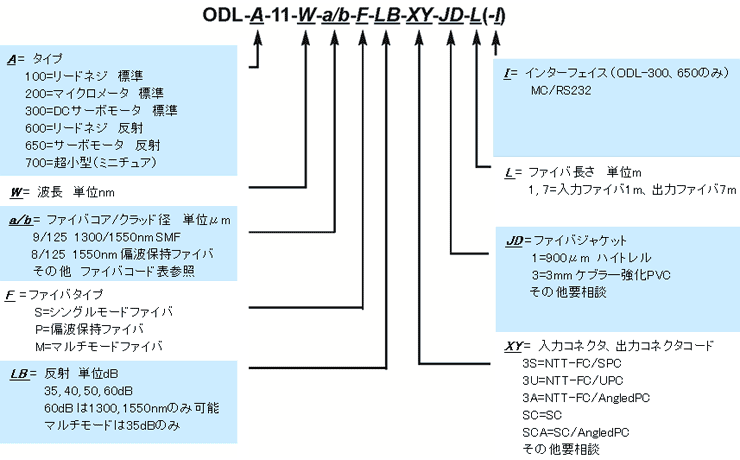

型番ご指定方法

型番の一例

ODL-100-11-1550-9/125-S-40-3S3S-3-1

波長：1550nm
ファイバー：9/125シングルモード
反射：40dB
コネクター：FC/SPC、FC/SPC
ジャケット：3mm　PVCケーブル
ファイバー長さ：1m

FAQ

Q1移動距離（mm）を遅延（ps）に換算する方法は？

遅延時間は、空気中の光速で距離を割って計算します。1 mm は 3.33 ps の遅延に相当。
なお ODL-600／ODL-650 では光が往復するため、遅延量は光学部の移動距離の 2 倍になります。

Q2最小遅延は 0 ps ですか？

いいえ。光学部間の最小距離と接続ファイバーの長さにより、必ず最小遅延が発生します。

例：1 m ファイバー → 約 4.9 ns の遅延
光学部の最小間隔による遅延：30 ps～150 ps（モデル依存）
表に記載の遅延範囲は『相対遅延』。

Q3目盛りは校正されていますか？

ODL-200：マイクロメーター付きで移動量（mm）を直接読取。
ODL-300（コントローラー付）／ODL-650：遅延を ps 表示。
その他モデル：校正機能なし。
いずれも『相対値表示』であり、絶対値ではありません（前問参照）。

Q4インライン型とリフレクター型の長所・短所は？

インライン型：移動範囲が大きく、より長い遅延を生成。
リフレクター型：ファイバーが動かないため信頼性が高く、商用用途に最適。
　　　　　　　　　研究室用途にはインライン型、商用システムにはリフレクター型が好適。

Q5ODL-300／ODL-650 の操作に専用ソフトは必要ですか？

Windows™ HyperTerminal™ などのターミナルソフトからテキストコマンドで操作可能。 ActiveX™ コントロール、LabVIEW™ ドライバー、Windows 用 GUI も付属。
