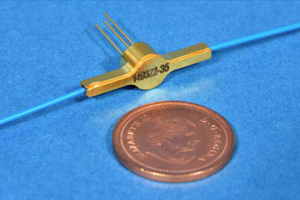

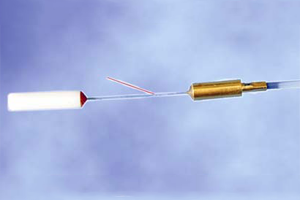

インライン パワー モニター
超小型で組込も可能なパワーモニター
OZ Opticsのインライン光パワーモニターおよびTAPカプラは、特許技術に基づき開発された小型・高性能なモニタリングソリューションです。
光ファイバー信号を遮断することなく、パワーを容易に測定でき、光増幅器やWDMシステムでのリアルタイム監視に最適です。
従来方式と異なり、ファイバーを曲げたり別部品を追加したりする必要がなく、光学アセンブリに直接組み込めます。
TAPは指向性を持ち、一方向信号のみを選択的に測定でき、双方向版もご提供可能です。
対応ファイバーはSMF、PMF、MMF、PCFなど幅広く、任意波長やタップ比で製作可能です。
光パワーモニターはTAPと検出器を一体化した設計で、Si/InGaAs検出器により広帯域の測定に対応します。
レーザーダイオードパッケージ内に組み込むことで、従来より精密な出力モニタリングを実現できます。
一体化設計によりサイズとコストを削減し、システム効率を大幅に向上させます。
OZ Opticsはこの独自技術のライセンス供与も行っており、他社製デバイスやサブシステムへの統合を支援します。
信頼性・経済性に優れた次世代モニタリングソリューションとして、幅広い光学システムにご活用いただけます。
特長
- Telcordia GR-468
- 波長 460～1700nm から選択
- 低損失、低反射、低偏波依存
- 高ディレクティビティ、高ダイナミックレンジ
- 広い受光感度
- ハイパワー対応
- 高消光比（偏波保持ファイバータイプ）
- タップ技術のライセンス可能
- 超小型
- インライン設置可能
- リモートコントロール、ローカルコントロール
- USB、RS232（オプション）
- 光通信用ファイバー、偏波保持ファイバー、フォトニック結晶ファイバー、その他のファイバーに対応
- ディテクタなし（タップのみ）対応可能
- 光コンポーネントに搭載可能

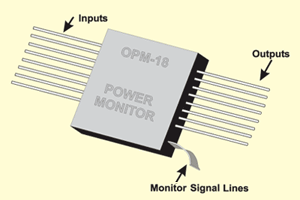

- マルチチャネル可能
仕様
フォトディテクター
| ディテクタ種類 | Si | InGaAs | Extended InGaAs |
|---|---|---|---|
| 波長範囲 | 320～1060nm | 900～1700nm | 1600～2100nm |
| 暗電流 (ダークカレント) | 1nA@5V 逆バイアス電圧 | 1nA@5V 逆バイアス電圧 | 20nA@5V 逆バイアス電圧 |
| 周波数感度 (3dBロールオフ, RL=50Ω) |
500MHz@10V 逆バイアス電圧 |
200MHz@5V 逆バイアス電圧 |
15MHz@0V |
| 最大逆バイアス電圧 | 20V | 20V | 1V |
環境条件
| 動作温度 | 0～70°C | -5～85°C | -40～85°C |
|---|---|---|---|
| 保存温度 | -40～85°C | -40～85°C | -40～85°C |
| 相対湿度 | < 85% RH、85 ℃ 結露なし | < 85% RH、85 ℃ 結露なし | < 85% RH、85 ℃ 結露なし |
| 重さ | 4g | 4g | 4g |
-
*1その他のタップ率は要相談
-
*2ディテクタの値と Defined as the ratio between the power measured at the detector and power attenuated by the optical tap.
This includes intrinsic scattering and reflection losses. -
*3その他のファイバー、特殊ファイバーは要相談
用途
- 光パワーモニター
- 光パワー制御デバイス
- WDM のチャネル間パワーバランス
- 光アンプの利得モニター
- FTTH ネットワークのモニター
- リアルタイムインライン測定
- 光ファイバーセンサー
デバイス応用例

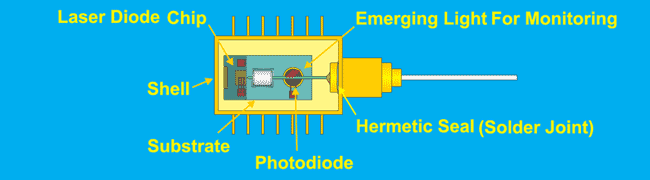

LD内蔵パワーモニターの例

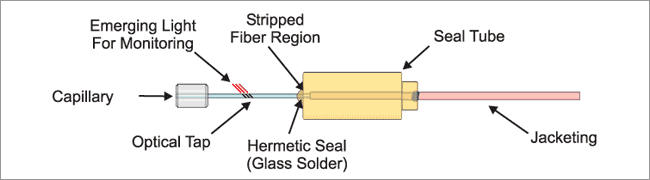

気密封止デバイス用タップの例
システム応用例

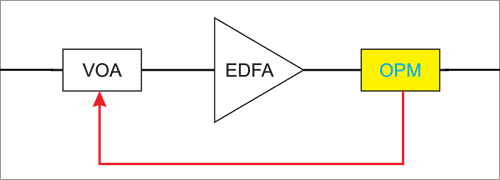

光アンプ（EDFA）パワー安定用の例

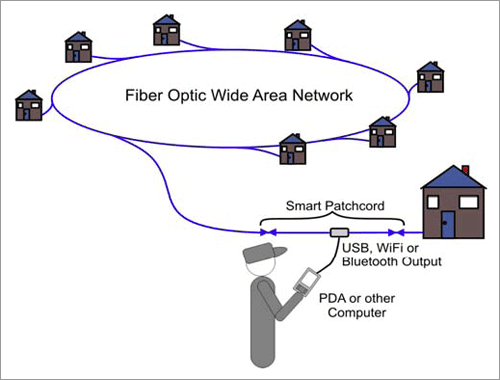

ネットワークモニターの例

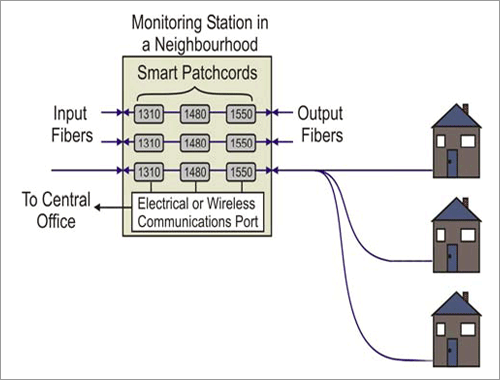

ネットワーク基地局内でのモニターの例

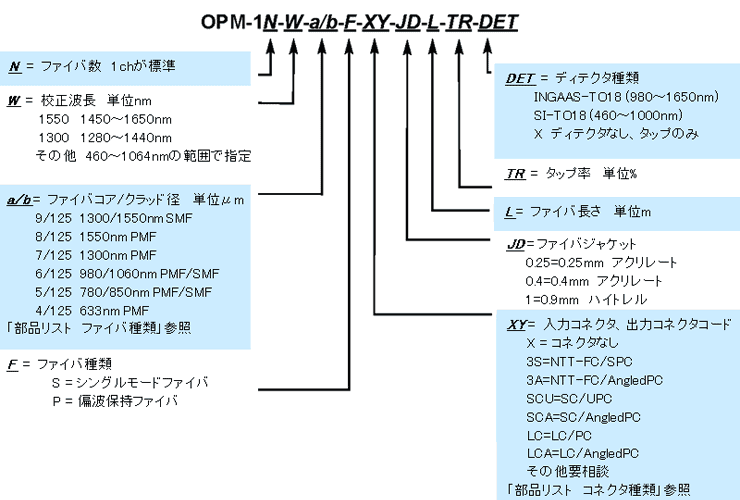

注文方法
型番の一例
OPM-11-1550-9/125-S-XX-1-1-1-INGAAS-TO18
- 1チャネル・タップモニター
- 波長：1550 nm
- ファイバー：シングルモードファイバー 9 / 125 µm
- コネクターなし
- ファイバージャケット：外径 0.9 mm
- ファイバー長さ：1 m
- タップ率：1 +/- 0.5%
- ディテクタ：InGaAs TO18CAN

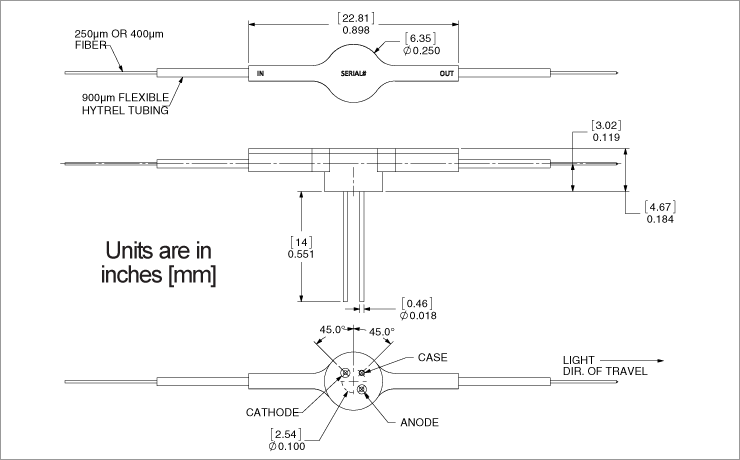

外形寸法図
Dimensions of 3 PIN Optical Power Monitor
