インライン デジタル パワー モニター
ディスプレイ付で手軽に使えるパワーモニター
新しい特許製造プロセスに基づく革新的なインライン光パワーモニターです。
光ファイバーを通過する信号を遮断せず、タップ光を内蔵フォトダイオードで検出し、平均信号強度を正確に測定します。
高指向性のタップ構造により、送信電力の監視だけでなく、リターンロス測定にも対応。低ノイズInGaAs検出器と広ダイナミックレンジの対数アンプを搭載し、高精度かつ安定した計測を実現します。
内蔵マイクロコントローラが処理を行い、選択チャネルの光パワーをLCDにリアルタイム表示。光学タップモジュールと表示ユニットは独立校正済みで、接続するだけで自動的に精度を確保できます。低電圧設計と長寿命バッテリーにより、信頼性の高い運用が可能です。
単一波長／広帯域波長での校正に対応し、RS-232やアナログ出力もオプションで利用可能。ネットワーク監視、アラーム検知、DWDMシステムでのリアルタイム制御に最適です。OEM向け単チャネル／マルチチャネル光パワーモニターもラインアップし、幅広いシステム統合に対応します。

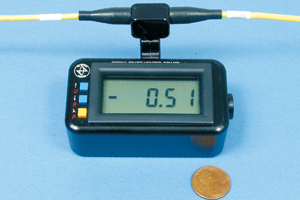

インライン・光パワーモニター/メーター ディスプレイ付

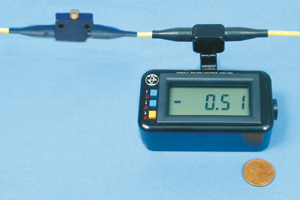

インライン・光パワーモニター/メーター 可変アテネータ付

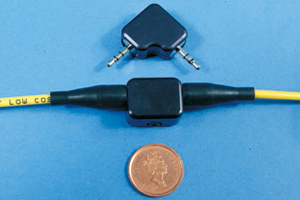

インライン・光パワーモニター/メーター ディテクタ、プラグ
特長
- 低損失
- 連続した一本の光ファイバー（切断箇所なし）
- ディスプレイ交換可能
- 広いダイナミックレンジ
- ハイパワー対応
- 偏波保持ファイバー対応
- 小型
- バッテリ長寿命
- 自動電源 OFF ・RS-232（オプション）
- アナログ出力（オプション）
仕様
| パラメーター | 仕様 *1 |
|---|---|
| 型番 | OPM-200-1550-9/125-S-3U3U-3-1 |
| ディテクタモジュール | OPM-200-1550-9/125-S-3U3U-3-1-DET |
| タップ比率 *2 | 1% |
| ディテクタ *3 | InGaAs |
| ファイバー *3 | 9/125 µm |
| ファイバージャケット *3 | 3 mm PVC |
| コネクタ *3 | FC/UPC |
| 入力パワーダイナミックレンジ | -32 ～ +20 dBm |
| 波長範囲 | 1250 ～ 1620 nm (PIN InGaAs) |
| 校正波長 *3 | 1550 nm |
| 反射減衰量 | 70 dB (コネクタ除く) |
| ディレクティビティ | 35 dB |
| 偏波依存レスポンス (PDR) | < 0.2 dB |
| PDL | < 0.1 dB |
| ディスプレイモジュール | OPM-200 |
| 分解能 | 0.01 dB |
| 確度 @23℃ | ±5 % |
| リニアリティ | 0.05 dB (-20 ～ +10 dBm) |
| 単位 | dBm, dB |
| ディスプレイ | LCD |
| ディスプレイ更新速度 | 1,2,4,8 Hz (選択可能) |
| 最大データ読み取り速度 | 1040 read-outs/s @ 115 kbps, RS-232 |
| 大きさ | 77 x 42 x 30.2 mm |
| 重量 | 90 g (バッテリー込) |
| インターフェース | RS-232 (オプション） |
| ボーレート（RS-232） | 9600, 19200, 38400, 56700, 115200 bps |
| アナログ出力 | 0 ～ 0.8 V アナログ出力 |
| バッテリー | 2 リチウムコイン電池, CR2477, 3 V, ⌀24 mm |
| 電源 | 7.5 ～ 20 V (9 , 12 V typical @ 12 mA) |
| 動作温度 | 0 ～ 70℃ |
| 保存温度 | -20 ～ 85℃ |
| 動作湿度 | 80 % RH, 結露なし @ 0 ～ 50℃ |
| 保存湿度 | 80 % RH, 結露なし @ -20 ～ 60℃ |
-
*123℃、15分ウォーミングアップ後
-
*20.1%（ハイパワー用）、4%（低パワー用）も可能。要相談。入力ダイナミックレンジもそれに応じてシフトします。
-
*3その他のディテクタ、ファイバー、ファイバージャケット、コネクターも可能。要相談
-
*4多波長校正も可能。要相談
用途
- 光出力制御
- WDM のチャネルバランス
- 光アンプの利得モニター
- 光パワーモニター
- ネットワークモニター
- リアルタイ・インライン測定
- ネットワーク設置
- 光ファイバーセンサー
注文方法

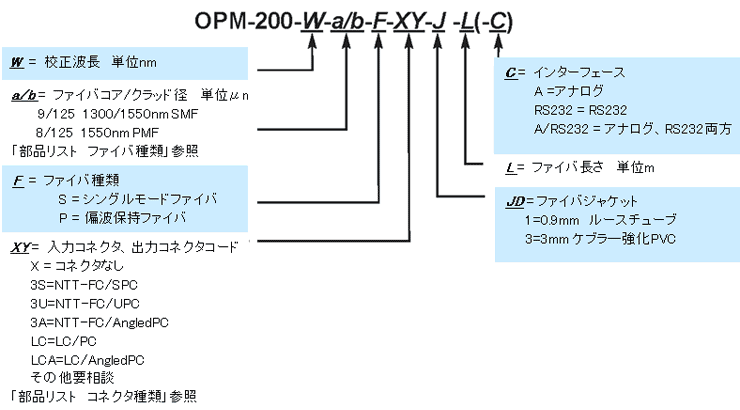

キット：ディテクタモジュール、ディスプレイ付

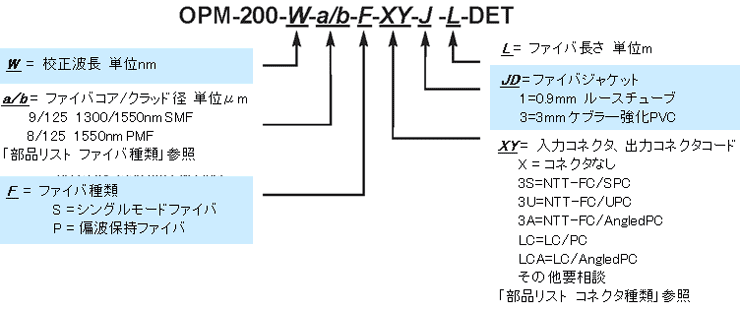

ディテクタモジュール

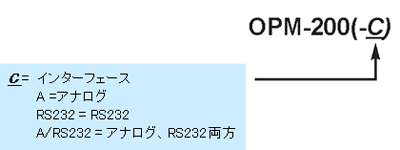

ディスプレイ
型番の一例
OPM-200-1300-9/125-S-3U3U-3-1
- インライン パワーモニター
- 校正波長：1300 nm
- ファイバ：9 / 125 µm シングルモード
- コネクター：FC / UPC
- ファイバージャケット：3 mm
- ファイバー長さ：1m
OPM-200-1550-9/125-S-3U3U-3-1-DET
- インライン・タップディテクタ
- 校正波長：1550 nm
- ファイバー：9 / 125 µm シングルモード
- コネクター：FC / UPC
- ファイバージャケット：3 mm
- ファイバー長さ：1 m
外形寸法図
![Display Unit Mechanical Dimensions (inches) [mm]](/our-vendors/ozoptics/fiber-device/rekdt60000003fn2-img/Inline_Digital_Moniter-img4.png)

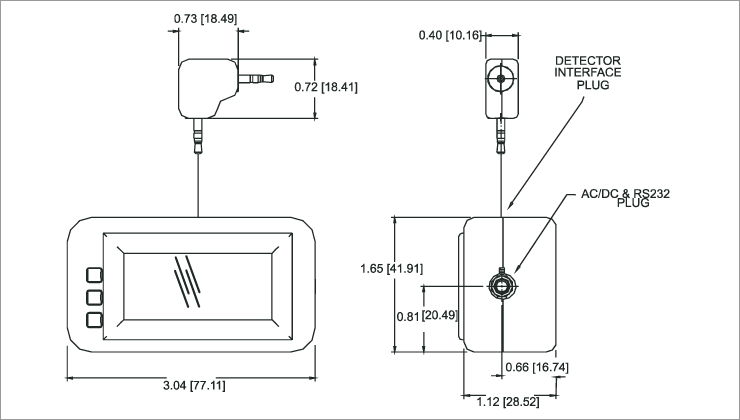

Display Unit Mechanical Dimensions (inches) [mm]
![Detector Unit Mechanical Dimension (inches) [mm]](/our-vendors/ozoptics/fiber-device/rekdt60000003fn2-img/Inline_Digital_Moniter-img5.png)

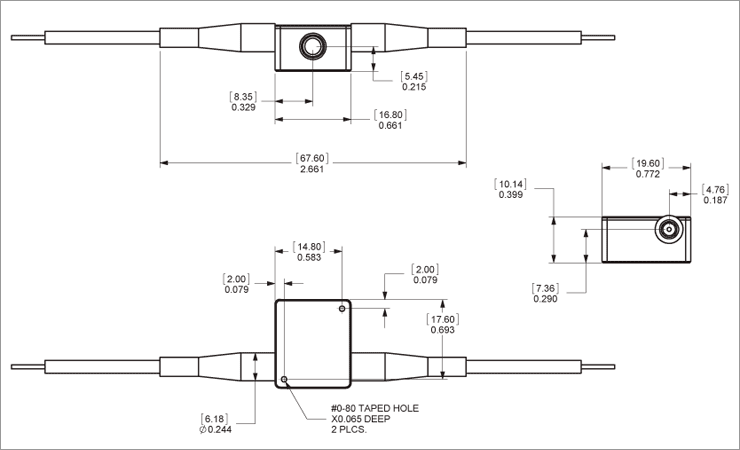

Detector Unit Mechanical Dimension (inches) [mm]
