溶融型カプラー / スプリッター
（フューズド・カプラー / スプリッター）
簡単な構造で高い性能のカプラー/スプリッター
フューズドカプラは、光信号を2本のファイバー間で分岐する、あるいは2本のファイバーから1本に合波するために使用されます。
これは、2本のファイバーを溶融・テーパ加工して作られ、簡単で頑丈かつコンパクトな方法で光信号を分岐・合波できます。
典型的な余剰損失は0.2 dBと低く、設計波長において分岐比は±5％以内の精度です。
双方向に使用可能で、低反射特性を持ちます。 この技術はシングルモードおよびマルチモードカプラに最も適しています。

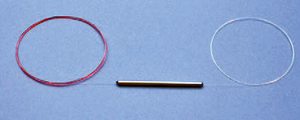

ジャケット径 0.25mm

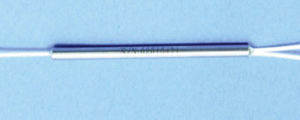

ジャケット径 0.9mm

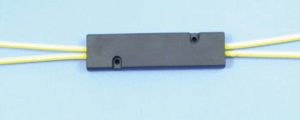

ジャケット径 3mm
特長
- 可視光から近赤外光までのラインアップ 400～2005nm
-
シングルモードファイバー、マルチモードファイバー、
偏波保持ファイバーに対応
- 低損失
- 広い帯域
- 高い均一性
- 小型
仕様
| 波長 | シングルモードファイバー：405, 488, 514, 633, 830, 1300～1350, 1490～1550, 2005 nm,その他の波長は要相談 マルチモードファイバー：400～1600 nm |
|---|---|
| ファイバー（コア径/クラッド径) | シングルモードファイバー：3.5 µm/125 µm (488, 514 nm), 4/125 (633 nm), 5/125 (830 nm), 9/125 (1300/1550 nm) マルチモードファイバー：50 µm/125 µm, 62.5/125, 100/140 |
| 過剰損失 | < 0.3 dB (1300/1550 nm) < 0.5 dB (830 nm) < 1.0dB (480～700 nm) |
| ディレクティビティ | > 50 dB |
| 分岐比精度 | < ±3% (850 nm, 1300/1550 nm) < ±5% (405～850 nm) |
| 温度範囲 | -40 ～ +85℃ |
注文方法

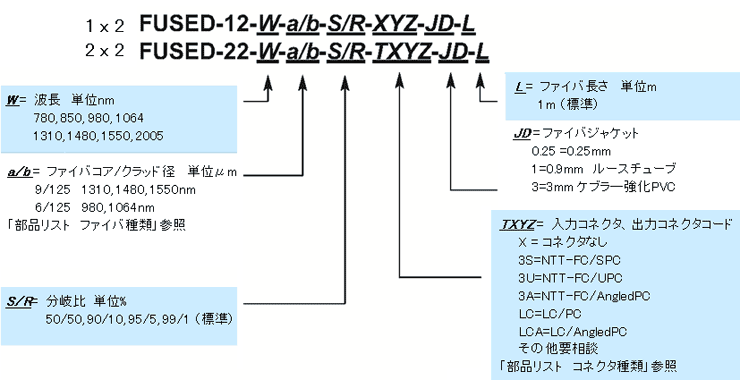

型番の一例
FUSED-22-633-4/125-50/50-3S3S3S3S-3-0.5
- 1×2
- 波長：633nm
- ファイバー：コア径 4 / クラッド径 125µm
- 分岐比：50 / 50
- コネクター：FC / SPC
- ファイバージャケット：3mm
- ファイバー長：0.5m
外形寸法図

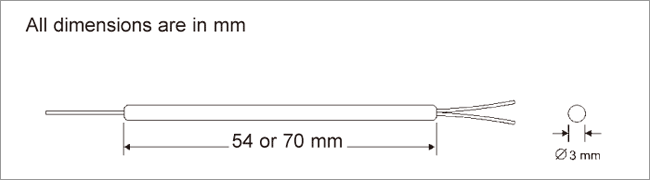

Dimensions of 1x2 or 2x2 Fused Splitter with 250 Micron or 900 Micron Jacketed Fibers.

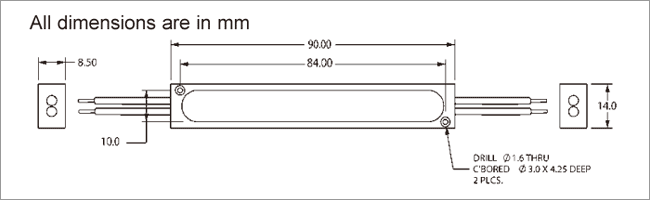

Dimensions of 1x2 or 2x2 Fused Splitter with 3mm Cabled Fibers.

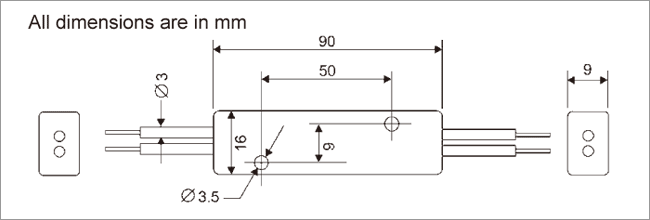

Dimensions of 1x2 or 2x2 Fused Splitter with 3mm Cabled Fibers (Version 2).
