ベアファイバー アダプター

特長

• 使いやすい
• 何度でもご使用いただけ、清掃も容易
• ばねクランプ、マグネチック・クランプの2種類
• マグネチック・クランプによりファイバーへの応力を低減
• PMFにも対応（マグネチック・クランプのみ）
• FC, SMA, LC, ST, SC, E2000
• クラッド径80～250µm

型番

用途

• パワーメーター、光源、OTDR、消光比メーター、などの測定器との接続
• 終端処理されていないファイバー、ファイバースプール、などの検査

使用方法１

使用方法１

• ①
  ベアファイバーアダプターをケーブル無しファイバーで使用する場合は②へ進んでください。
  ケーブル付きファイバーを使用する場合は、外被（ジャケット）を約3インチ（約7〜8 cm）剥き、
  露出した補強材（通常はケブラー繊維）を切り取ります。
• ②
  ファイバーを挿入できるよう、バッファを十分な長さだけ剥ぎます。
  剥離長は 約15〜20 mm を目安とします。
• ③
  露出したクラッド部をアセトン、またはイソプロピルアルコール（試薬グレード）で清掃します。
• ④
  ファイバー固定：
  【4a. マグネットクランプの場合】
  マグネットクランプを開き、剥いたファイバーをバッファ部が当たるまで挿入します。
  その後、クランプを閉じてファイバーを固定します。

  【4b. スプリングクランプの場合】
  スプリング式バッファクランプを押し下げ、受け穴に剥いたファイバーを挿入し、
  バッファ部が当たるまで押し込みます。位置が決まったらクランプを離して固定します。

• ⑤
  クリービングペンを用いて、フェルール端にできるだけ近い位置で軽くスコア（傷付け）します。
  ※スコア中にファイバーが折れる場合は、傷が深すぎます。その場合、端面品質が悪化し、高損失の原因になります。
• ⑥
  スコアしたファイバーを真上に引き抜きます。スコア部で綺麗に切断されるはずです。
  ※真上に引かないと端面品質が悪化し、高損失につながります。
• ⑦
  ルーペで端面を確認し、必要に応じて調整してフェルール端と面一にします。
• ⑧
  ファイバーは使用可能な状態になりました。
  アダプターを光学測定器のレセプタクルに挿入してください。

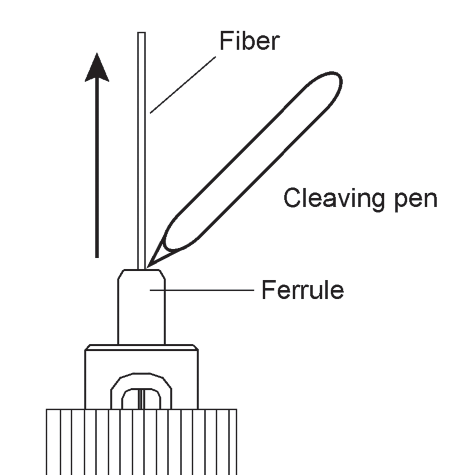

クリービングペンでファイバーに軽くスコアを入れ、真上に引き抜いて切り離します。

使用方法２

使用方法２

• ①
  ベアファイバーアダプターをケーブル無しファイバーで使用する場合は②へ進んでください。
  ケーブル付きファイバーを使用する場合は、外被（ジャケット）を約7〜8 cm剥き、露出した補強材（通常はケブラー繊維）を切り取ります。
• ②
  ファイバーをクリーブできるよう、バッファを十分な長さだけ剥ぎます。剥離長は使用するクリーバーの種類によって異なりますが、通常は25〜35 mm程度が適切です。
• ③
  露出したクラッド部をアセトン、またはイソプロピルアルコール（試薬グレード）で清掃します。
• ④
  ファイバーをクリーブし、約11〜13 mmの露出ファイバーが残るようにします。（右図参照）
• ⑤
  ファイバー固定：
  【5a. マグネットクランプの場合】
  マグネットクランプを開き、剥いたファイバーをバッファ部が当たるまで挿入します。その後、クランプを閉じてファイバーを固定します。

  【5b. スプリングクランプの場合】
  スプリング式バッファクランプを押し下げ、受け穴に剥いたファイバーを挿入し、バッファ部が当たるまで押し込みます。位置が決まったらクランプを離して固定します。

• ⑥
  ルーペで端面を検査し、必要に応じて端面が面一になるよう位置を調整します。
• ⑦
  ファイバーは使用可能な状態になりました。アダプターを光学測定器のレセプタクルに挿入してください。

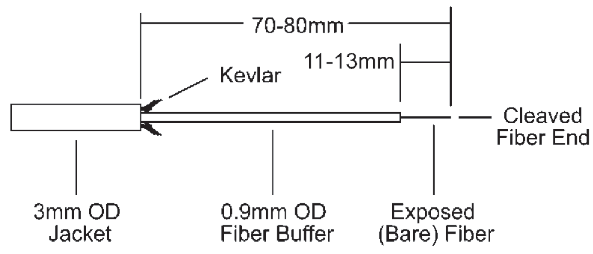

ベアファイバーアダプター用に、外径3 mmジャケット付きファイバーをベアファイバーとして準備する手順。
（本構成では外径900 µmのタイトバッファ版を使用）
