ファイバー長さ計
OFLM-1000
ファイバーの長さを光学的に測定する装置です。
光ファイバーケーブルの組み立てや光ファイバー干渉計の構築にお使いいただけます。

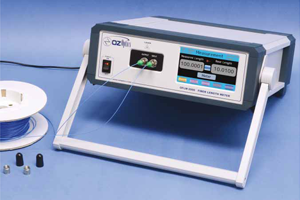

「OFLM-1000」は、光ファイバの長さを迅速かつ高精度に測定するベンチトップ型測定器です。
2mm未満の優れた分解能と0.1%未満の測定誤差を実現し、死角（デッドゾーン）なく
1cm未満の極小ファイバ長も測定可能です。
単一モード、多モード、偏光保持（PM）ファイバなど、多様な光ファイバの絶対長・相対長測定に対応します。
用途に合わせて1ポート仕様（最大150m）と2ポート仕様（最大500m）をラインアップしています。
USBインターフェース経由でPCへのデータ保存・記録が容易に行え、作業時間の短縮と品質管理の向上に貢献します。
特長
- 測定範囲：数mm～500m
- 分解能：< 2mm
- 測定精度：< 0.1%
- 絶対値測定、相対値測定
- SMファイバー、MMファイバー、PMファイバー、その他特殊ファイバー
- 連続測定可能
仕様
| タイプ | シングルポートタイプ | デュアルポート（2ポート）タイプ | |
|---|---|---|---|
| 測定可能な ファイバータイプ |
シングルモードファイバー コア径≧3.5 µm |
シングルモードファイバー コア径≧3.5 µm |
マルチモードファイバー 62.5/125 µm は別機種で対応 |
| 偏波保持ファイバー コア径≧3.5 µm |
偏波保持ファイバー コア径≧3.5 µm |
||
| マルチモードファイバー | マルチモードファイバー | ||
| 分解能 | < 2 mm | < 4 mm | |
| 再現性 | < 3 mm | < 3 mm | |
| 精度 | ± (0.1% L + 1.5 mm) L； ファイバー長さ |
± (0.1% L + 1.5 mm) L； ファイバー長さ |
測定するファイバーの屈折率によります |
| 光コネクタ | FC/SPC (standard) 他のコネクタは要相談 |
FC/SPC (standard) 他のコネクタは要相談 |
|
| 最短距離 | < 1 cm | < 1 cm | |
| 最長距離 | 150 m | 500 m | |
| 電源 | 120 V or 240 V AC, 50/60 Hz |
120 V or 240 V AC, 50/60 Hz |
|
| 電流 | 1 Amp | 1 Amp | |
| インターフェース | USB | USB | |
| 動作温度 | 0 ～ 40 ℃ | 0 ～ 40 ℃ | |
| 保存温度 | -20 ～ 60 ℃ | -20 ～ 60 ℃ |
用途
- 光ファイバーケーブルの組立
- 光ファイバー干渉系の組立
- 光ネットワークの構築
- ファイバーレーザーの製造

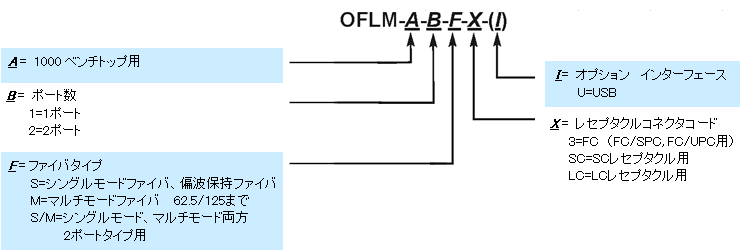

注文方法
型番の一例
OFLM-1000-2-S/M-3-U
- ポート数：2ポート
- ファイバー：シングルモードファイバー、偏波保持ファイバー、マルチモードファイバー
- コネクター：FC/UPC
- インターフェース：USB
FAQ
Q1光ファイバー長測定器（Fiber Length Meter）はどのように動作しますか？
シングルポート（1ポート）オプションの場合、入射パルスとファイバー端面からの反射信号との間の位相差を測定することにより、 ファイバー長を算出します。 デュアルポート（2ポート）オプションの場合、入射パルスと検出パルスとの間の位相差を測定することにより、ファイバー長を算出します。
Q2デバイスの動作波長は何ですか？
動作波長は 620 nm から 690 nm の範囲です。
Q3光ファイバー長測定器を異なる波長で動作するように実装（カスタム製作）することはできますか？
いいえ、できません。 ただし、任意の波長用に設計されたファイバーの長さを測定することは可能です。
Q4標準のスーパー FC/PC 以外のコネクターを備えたパッチコードの長さも測定できますか？
はい、測定できます。 お客様が注文されるコネクタータイプに合わせて装置を構築・実装することが可能です。
Q5ユーザーは組み立て済みの任意のパッチコードの長さを測定できますか？
ユーザーが注文された2つのオプション（シングルポートかデュアルポートか）のどちらであるかによって異なります。 シングルポートオプションの場合、反射光が検出に十分な強度を持つように、 測定対象ファイバーの端面が平坦に切断（フラットクリーブ）されているか、 または研磨されている必要があります。そうでない場合、装置は機能しません。 デュアルポートオプションの場合、測定対象ファイバーの両端にアクセスできる必要があります。 この場合、端面の仕上げ状態やクリーブ（切断）精度は問題になりません。
Q6500 m より長い光ファイバーを測定することはできますか？
本測定器のデュアルポートバージョンの場合、理想的な条件下では 500 m をわずかに超えるファイバーを測定できる可能性もありますが、 実用上の上限は 500 m と考える必要があります（コア径 9 μm のファイバーに基づく）。 測定するファイバーの特性によっては、上限がこれより短くなる場合もあります。 同様に、シングルポートバージョンの場合、実用上の上限は 150 m です。 実際の限界値は、コアサイズやファイバー遠端の切断・研磨状態に依存します。

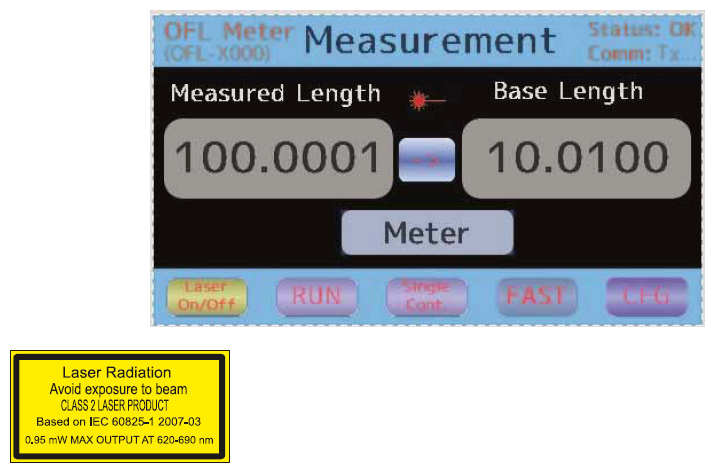

Q7OZ-OFLM のユーザーインターフェースはどのような見た目ですか？
メインの GUI（グラフィカルユーザーインターフェース）画面は以下のようになります：
