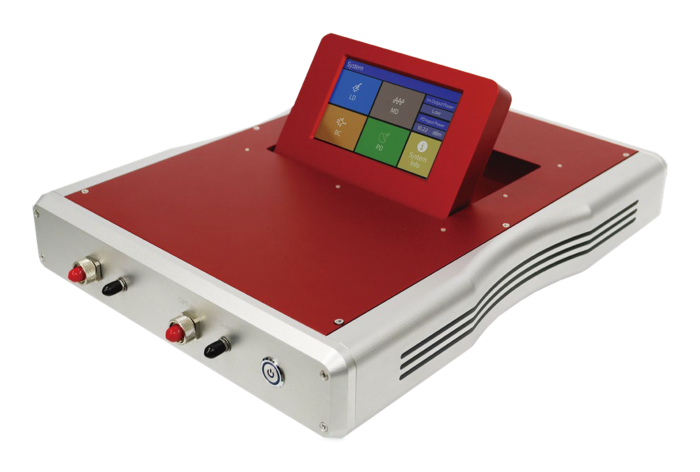

LD 一体型 LN光変調器
Visible Lightwave Link
LD も、変調器も、PD も、ドライバーも、全部1つに！
Visible Lightwave Link は、633 nm 狭帯域レーザー光源、最大20 GHz のニオブ酸リチウム (LN) 光強度変調器、受信機を搭載した、LD 一体型 LN光変調器です。
さらに、自動バイアス制御 (ABC) ボードを内蔵しており、長時間にわたる安定動作を可能にします。
また RF アンプ部品を組み込むことで、630 nm 光信号の極めて安定した通信を実現しています。
アプリケーション
- 量子フォトニクス
- 研究開発
- 光センシング
- 生物科学
- シード光源
- パルスアンプ

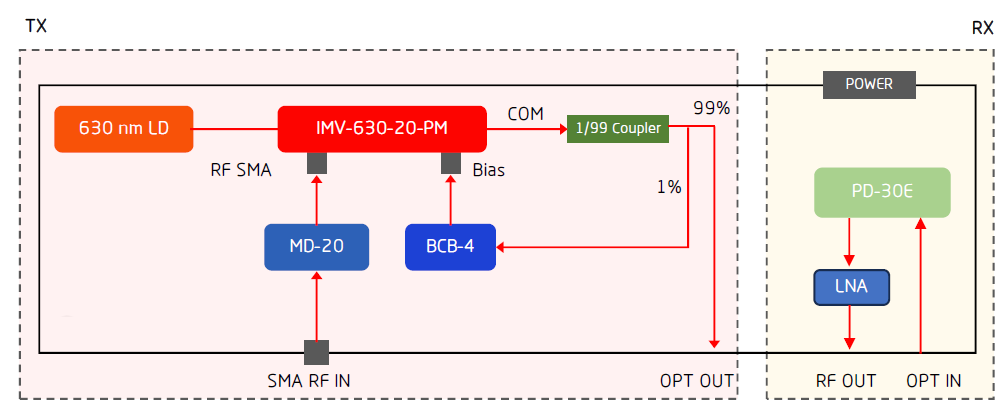

構成
- 633 nm 狭帯域レーザー光源
- 20 GHz LN 変調器
- 変調器ドライバー
- 自動バイアス制御内蔵
- PD（フォトダイオード）
仕様
送信部 TX
受信部 RX
| 動作波長 | 630 nm |
|---|---|
| インピーダンス | 50 Ω |
| デジタル帯域幅 | 50 Mb/s ～ 23 Gb/s |
| 光出力レベル | 1 mW（標準） |
| 変調器帯域幅 | 20 GHz（標準） |
| 変調器バイアスモード | 自動バイアス制御 4 モード |
| 消光比 | 15 dB（標準） |
| 立ち上がり/立ち下がり時間 | < 40 ps |
| 動作波長 | 400 ～ 775 nm |
|---|---|
| 光入力レベル | < 5 mW |
| S21 3 dB 帯域幅 | 20 GHz（標準） |
| S22 特性 | -10 dB以下（20 GHz時） |
| 暗電流（25℃時） | 10 nA（標準） |
| インピーダンス | 50 Ω |
| 結合方式 | DC結合 |
機械的仕様
| 動作温度 | 0 ～ +40℃ |
|---|---|
| 保存温度 | -10 ～ +70℃ |
| 電源要件 | 12 V / 5 A |
| 光コネクター | FC/APC (入出力) |
| ファイバータイプ | PM630-HP |
| RF入力コネクタ | SMA |
| 外形寸法 | 297 × 390 × 65 mm |

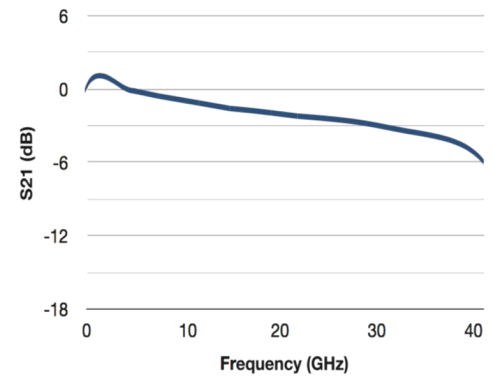

S21 典型帯域幅テストデータ
ユーザーインターフェース

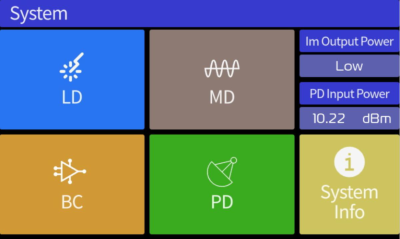

メインページ

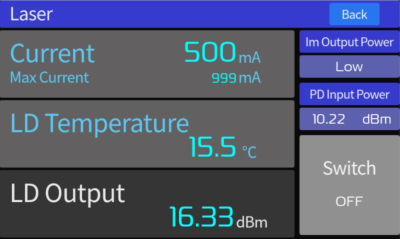

LD

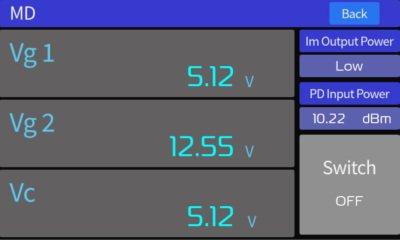

変調器
ドライバー

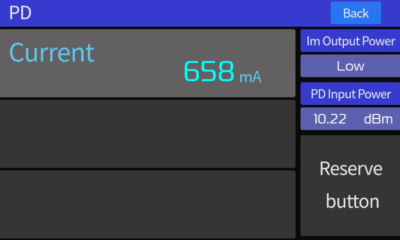

PD

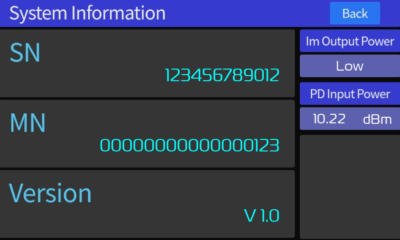

システム情報

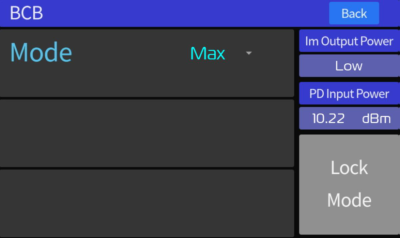

バイアス制御モード
| モード | 動作条件 | 変調フォーマット |
|---|---|---|
| Q + | 正の傾きの四分点に設定 | アナログ, NRZ |
| Q - | 負の傾きの四分点に設定 | アナログ, NRZ |
| Min. | 変調器曲線の最小点に設定 | パルス, RZ, BPSK |
| Max. | 変調器曲線の最大点に設定 | パルス, RZ |

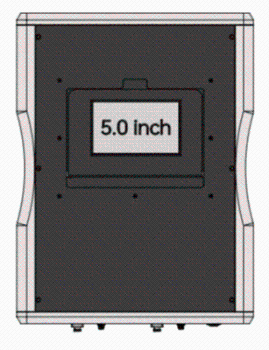

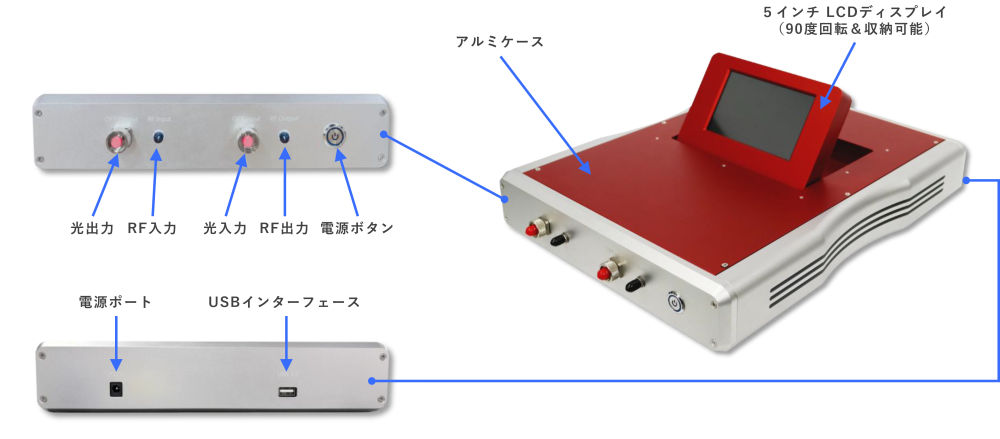

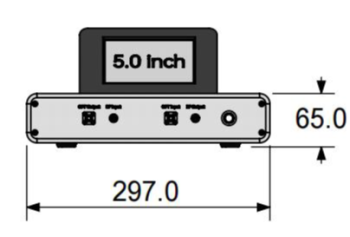

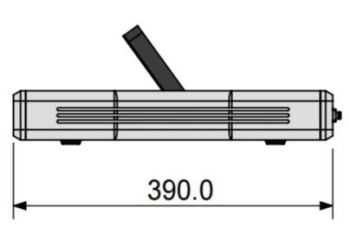

サイズ・各部名称
