新製品

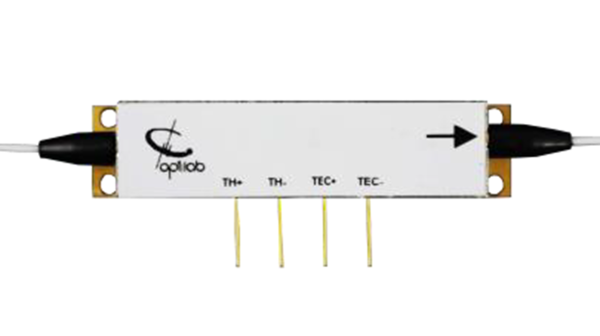

Type II SPDCモジュール
SPDC-PGシリーズ

PPLN 導波路チップをパッケージ化することで、高いパワー密度と変換効率を実現！

SPDC-PGシリーズは、5 / 10 / 20 mmの長さを持つ、周期分極ニオブ酸リチウム（PPLN）導波路チップをパッケージ化したデバイスで、1550 / 1570 nmで動作するよう設計されています。
このデバイスは、自発的パラメトリック下方変換（SPDC）を利用して、量子光源（QLS）アプリケーション向けに偏光相関した光子ペアを生成することができます。

Z-cut・ニオブ酸リチウム基板に良好に閉じ込められた導波路構造を有しているため、SPDC-PGシリーズは高いパワー密度を実現し、 775 nmまたは785 nmレーザーによるポンプ光で、1550 / 1570 nm付近の波長で周波数変換効率を高めることができます。スペクトルは、ポンプレーザー波長を微調整するか、モジュールの温度を調整することによってチューニングが可能です。

ご相談・お問合せ

特長
アプリケーション
仕様
ラインナップ
温度コントローラー

特長

Type-II SPDC用に設計
空間的に均一化されたPPLN
PMファイバーピグテール入出力
偏光相関した光子ペアの生成

内蔵TEC & ヒートシンク
チタン拡散型導波路
高輝度
変換効率最適化

アプリケーション

量子光子ペア生成
ヘラルド単一光子源（HSPS：Heralded Single Photon Source）
光ファイバーを用いた量子光学

量子光源（QLS：Quantum Light Source）
量子鍵配送（QKD：Quantum Key Distribution）
EPR光子源

仕様

基本仕様

基板	Z-cut, X-propagation PPLN
導波路	Titanium In-diffusion
ポンプパワー@ CW	30 mW max.
平均ポンプパワー @ パルス ^*1	20 mW max.
入力ファイバー	PM850

出力ファイバー	PM1550
入出力コネクター	FC/APC
モジュールサイズ (LxWxH)	50 x 11 x 9.11 mm
動作温度	+10℃ ～ +60℃
保管温度	-20℃ ～ + 80℃

TEC

SPDC

抵抗値	10 kΩ @ 25℃
β値	B25 / 85-3976 K
動作温度範囲	-40℃ ～ +125℃
温度精度	±0.1℃（0～70℃）
最大電流	1.0 ±0.1 A
最大電圧	4 V

位相整合タイプ	Type II
偏光	Cross Polarized
光子ペア生成レート ^*2　 ※PPLN 導波路長によって変動	・5mm ： > 5 x 10³ Hz/mW ・10mm ： > 10³ Hz/mW ・20mm ： > 2 x 10³ Hz/mW
輝度 ^*3　 ※PPLN 導波路長によって変動	・5mm ： > 10³ Hz/mW/nm ・10mm ： > 4 x 10³ Hz/mW/nm ・20mm ： > 2 x 10³ Hz/mW/nm
縮退帯域幅 (typical) @ CW ポンプ　 ※PPLN 導波路長によって変動	・5mm ： 5.0nm ・10mm ： 2.5 nm ・20mm ： 1.0 nm
温度チューニング係数	-0.2 nm / ℃

*1

フェムト秒レーザー（繰り返し周波数 76 MHz, パルス幅 600fs ) でテスト。
*2

導波管ポンプの、基本モードパワーを1mWとした条件に基づく。
*3

SPDC縮退帯域幅に基づく。

ラインナップ

型番	波長	PPLN 導波路長	縮退帯域幅	挿入損失
SPDC-1550-5-PG	入力：775 nm 出力：1550 nm	5 mm	2.5 nm @ 1550 nm FWHM	≤2.5 dB (2.0 dB typical) @ 1550 nm
SPDC-1550-10-PG	入力：775 nm 出力：1550 nm	10 mm	1.25 nm @ 1550nm FWHM	≤3.0 dB (2.5 dB typical) @ 1550 nm
SPDC-1550-20-PG	入力：775 nm 出力：1550 nm	20 mm	0.5 nm @ 1550nm FWHM	≤3.5 dB (3.0 dB typical) @ 1550 nm
SPDC-1570-5-PG	入力：785 nm 出力：1570 nm	5 mm	2.5 nm @ 1570nm FWHM	≤2.5 dB (2.0 dB typical) @ 1570 nm
SPDC-1570-10-PG	入力：785 nm 出力：1570 nm	10 mm	1.25 nm @ 1570nm FWHM	≤3.0 dB (2.5 dB typical) @ 1570 nm
SPDC-1570-20-PG	入力：785 nm 出力：1570 nm	20 mm	0.5 nm @ 1570nm FWHM	≤3.5 dB (3.0 dB typical) @ 1570 nm

温度コントローラー

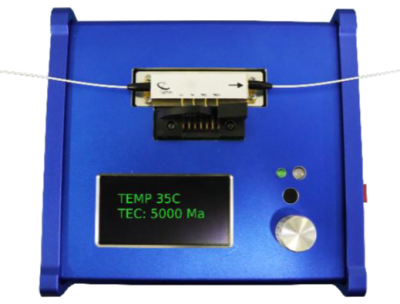

PTC-5000-MC は、SPDC モジュール用の、高精度温度コントローラーです。
SPDC モジュールの 4ピン用に設計され、また最大 5 A の電流でTECを制御可能です。

高精度温度制御
温度コントローラ内蔵
高出力TEC回路
LCDディスプレイ搭載
外部PC制御用USBポート

データシート
