RS232インターフェース

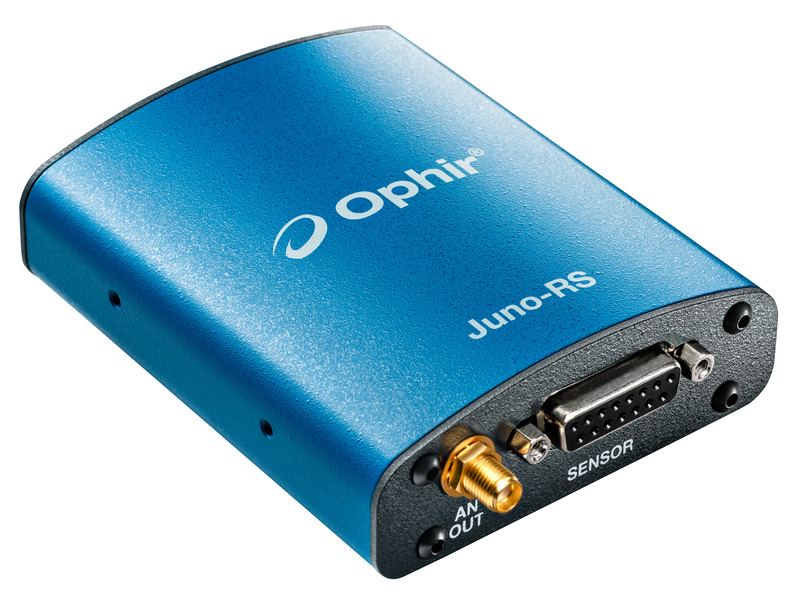

Juno-RS
Juno-RSは、Ophir社のスマートレーザーパワー／エネルギーセンサーを、RS-232通信でPCや自動化システムへ接続するためのインターフェースです。
サーマル、フォトダイオード、パイロエレクトリック、BeamTrackセンサーに対応し、接続後すぐに測定を開始できます。付属のStarLabソフトウェアを使用することで、測定値の表示、データロギング、統計処理などをPC上で実行可能です。
また、PCに接続せずセンサーと単独で使用する場合も、測定値に応じたアナログ電圧を出力できます。RS-232を利用する製造装置や検査システムへの組み込みに適した、堅牢で扱いやすいレーザー計測インターフェースです。
特長
- RS-232通信により、OphirのスマートセンサーをPCやPLCなどのオートメーションシステムへ接続
- Ophirのサーマルセンサー、パイロエレクトリックセンサー、フォトダイオードセンサー、BeamTrackセンサーに対応
- センサー接続時に自動認識するプラグアンドプレイ方式
- PCと接続しない自律動作時にも、測定値に比例したアナログ電圧を出力
- フルスケール1、2、5、10 Vから選択可能なアナログ出力
- セミインダストリアル環境での使用に適した、高耐久コネクターを採用
- StarLabソフトウェアによる測定値表示、データロギング、統計処理、グラフ表示
- サーマルセンサーを使用したパルスパワー測定
- パルス周期とエネルギーから平均パワーを算出する低周波パワー測定に対応（VCSELなど）
- 最大500 Hzでのリアルタイムデータ転送
- 複数のJuno-RSを組み合わせ、1台のPCで最大8台のセンサーを表示可能
仕様
パワー測定
| パワーログ時間 |
制限なし |
|---|
エネルギー測定
| PCへのリアルタイム転送（最大） |
500 Hz（ボーレート115,200 bps時） |
|---|---|
| トリガー入力・出力 |
N.A. |
| 時刻表示 |
各パルスのタイムスタンプに対応：分解能1 µs |
その他の仕様
| 最大接続センサー数 | 1台／Juno-RS 1台。複数台を組み合わせ、StarLab上で最大8台のセンサーを表示可能 |
|---|---|
| 接続センサー | Ophirのサーマル、パイロエレクトリック（PE-Cシリーズ）、フォトダイオード、BeamTrackセンサーに対応。PD300RMにも対応 |
| 通信方式 | RS-232 |
| 最大ボーレート | 115,200 bps |
| 電源 | DC 12 V ACアダプター（付属） |
| 電源入力電圧 | DC 11～25 V |
| 消費電流 | 最大100 mA（DC 12 V時） |
|---|---|
| 出力 | RS-232／フルスケール1、2、5、10 Vから選択可能なアナログ出力 |
| オンボードデータ保存 | 非対応 |
| 寸法 | 114 mm（L）×80 mm（W）×29 mm（H） |
| 質量 | 0.174 kg |
| コンプライアンス | CE、UKCA、中国RoHS |
