ベンチトップ型 光コネクタ端面検査機
EasyCheck V2
8インチモニターを備えた、コストパフォーマンスに優れたベンチトップモデル
EasyCheck V2 は、ベンチトップ型の光コネクタ端面検査機です。
高解像度・低ノイズのデジタルイメージング方式を採用し、従来の「EasyCheck」からさらに進化しました。
希望の観察エリアに合わせて、3種類の倍率（ 80 / 200 / 400 倍）をラインナップしています。
幅広いデータ保存方法をサポートし、またハンディ型の「EasyGetWiFi」と接続することが可能です。
特長

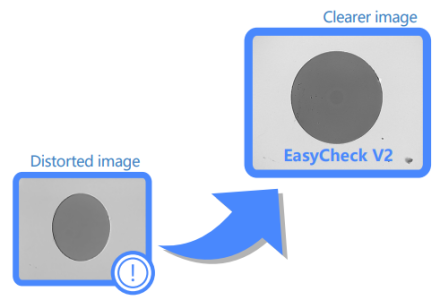

高解像度デジタル画像
最新のデジタル画像ソリューションを採用したことで、画像解像度の向上、ノイズの低減、鮮明な画像品質を実現しました。

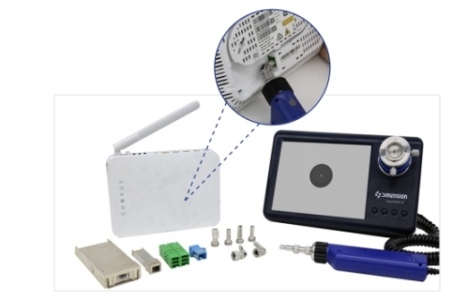

EasyGetWiFi と接続可能
ハンディ型の「EasyGetWiFi」を、「EasyCheck V2」に接続し、モニターとして使用することが可能です。

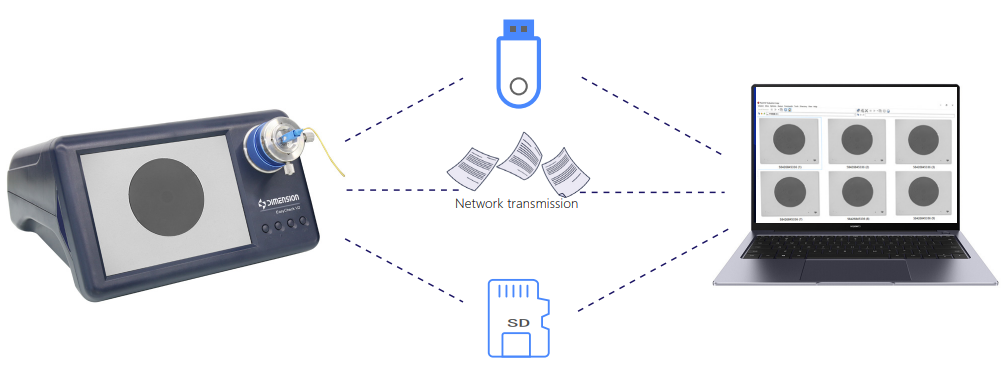

複数の保存方法をサポート
SDカード、USB、Ethernetなど、複数の保存方法をサポートしています。
仕様
| 製品名 | EasyCheck V2 シリーズ |
|---|---|
| 型番 |
EC80KC V2（80 倍） EC200KC V2（200 倍） EC400KC V2（400 倍） |
| 観察倍率 | 80 / 200 / 400 倍 |
| 視野範囲 |
EC80KC V2：1250ｘ937 µm EC200KC V2：500ｘ375 µm EC400KC V2：250ｘ180 µm |
| 焦点合わせ | 手動 |
| XY 軸移動 | 可能 |
| 端面合否判定機能 | なし |
| 消費電力 | 6 W |
| 動作温度 | -10 ℃ 〜 +40 ℃ |
|---|---|
| 保管温度 | -20 ℃ 〜 +55 ℃ |
| 外部インターフェース |
USB：2 個 SDカードスロット：1 個 Ethernet：1 個 HDMI：1 個 |
| ディスプレイ | 8インチLCD モニター（1024ｘ768 px） |
| 電源 | DC 12 V |
| サイズ | 270 × 245 × 155 mm |
| 重量 | 1.6 kg |
| 標準付属アダプタ *1 |
⌀1.25 mm PCフェルール用アダプタ x １個 ⌀2.5 mm PCフェルール用アダプタ x １個 |
-
*1標準付属アダプタは、全て「PC 研磨用」です。「APC 研磨用」のアダプタはオプション（別売り）です。
その他、各種コネクタに合わせ、20 種類以上のオプションを取りそろえています。
-
※当該製品群の仕様は予告なく変更となる可能性がございます。
