- 新製品
自動光コネクタ—クリーナー

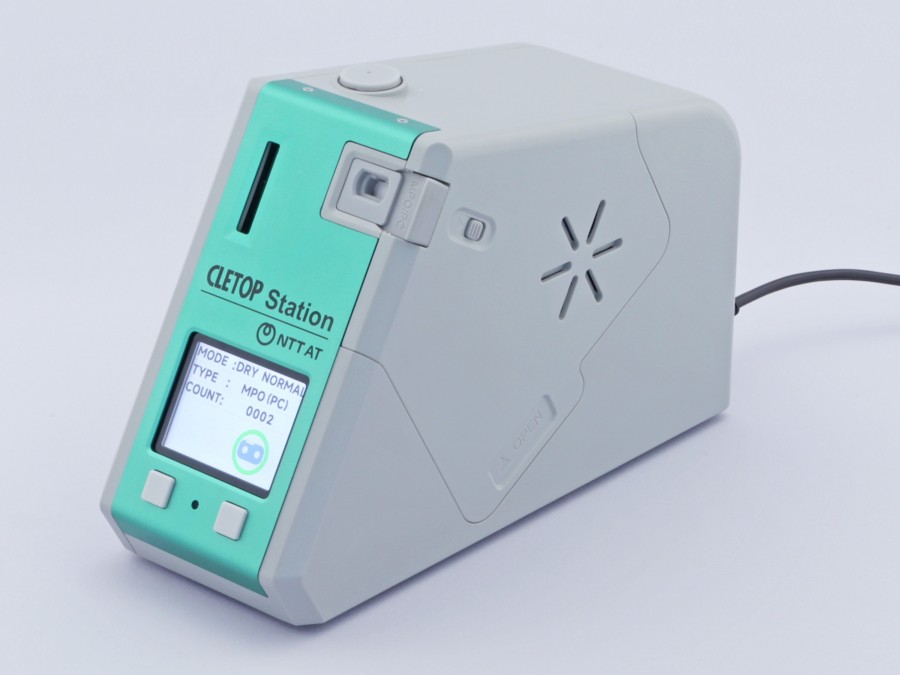

CLETOP Station
光コネクターの端面清掃を自動で行う据置型クリーナー
CLETOP Station は、光コネクターの端面清掃を自動化し、清掃品質の安定化と作業効率の向上を実現する据置型クリーナーです。
クリーニングモードが ノーマル / ハード、ドライ / ウェットと選択でき、
ウェットモードでは、湿式清掃から乾式清掃までを自動で連続して行う独自機構を採用。
コネクターを挿入するだけで、安定した高品質なクリーニングが可能です。
作業者による清掃品質のばらつきを抑え、再清掃の手間や作業時間を削減。特にMPOなどの多心コネクターにおいて、効率的で再現性の高い端面清掃を実現します。
特長
挿入するだけのシンプルな操作
コネクターをセットするだけで自動的にクリーニングを実行。作業者による仕上がりのばらつきを抑え、効率的な端面清掃が可能です。
汚れに合わせて選べるドライ / ウェットモード
汚れの状態や種類に応じて、ドライモードとウェットモードを選択できます。軽度な汚れから油分を含む頑固な汚れまで対応し、適切な端面清掃を行います。
均一で安定した清掃品質
清掃工程を自動化することで、作業者の経験や熟練度に左右されにくく、安定した清掃品質を確保します。
多心コネクターでも高い清掃歩留まり
長年蓄積してきた光コネクター清掃技術を活用。MPOなどの多心コネクターにおいて、手作業と比べて高い清掃歩留まりを実現します。

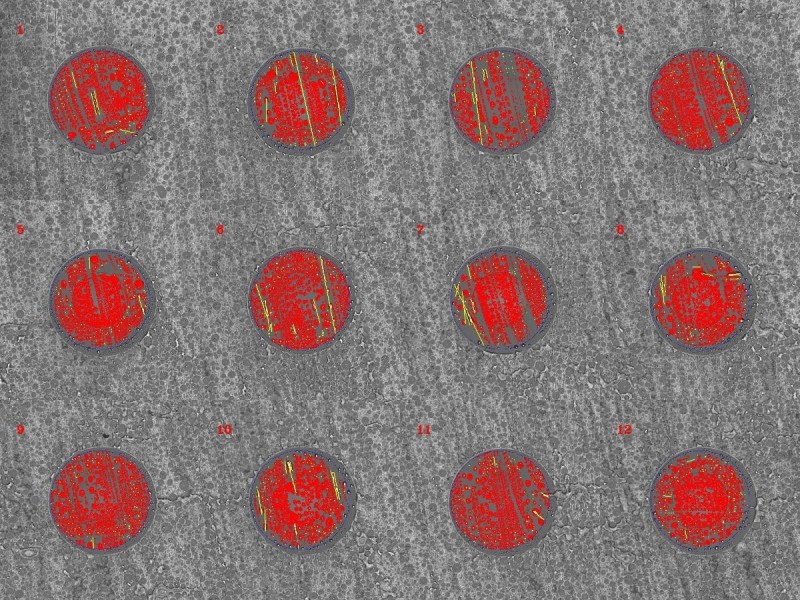

清掃前（赤は汚れを示しています）

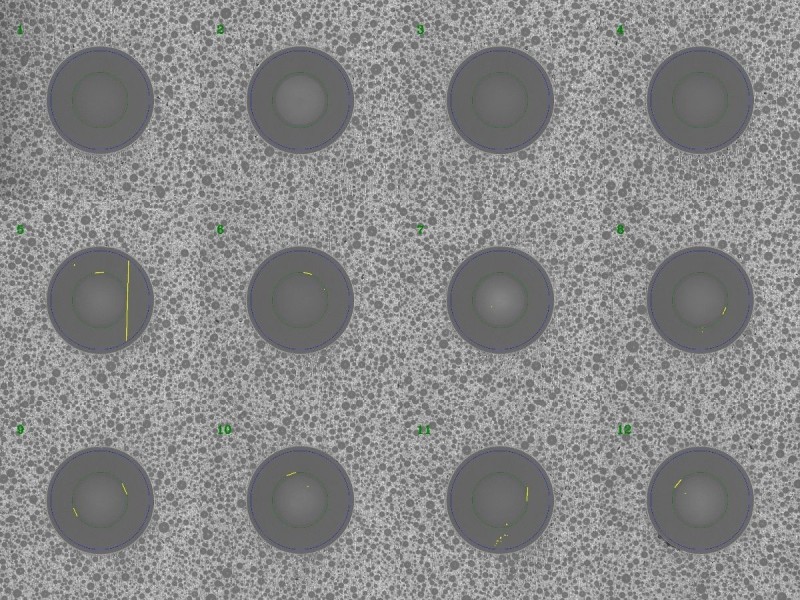

清掃後
清掃回数を増やし、ランニングコストを低減
コネクターの種類に応じて清掃布の使用量を最適化。カートリッジ1個で最大6倍（※）の清掃回数を実現し、ランニングコストの削減に貢献します。
| モード | ドライ / ノーマル | ドライ / ハード | ウェット / ノーマル | ウェット / ハード |
|---|---|---|---|---|
| 1.25ｍｍフェルール, LC, LC-Duplex | 2,400 回 | 1,200 回 | 400 回 | 300 回 |
| 2.5mmフェルール, SC | 1,200 回 | 600 回 | 350 回 | 250 回 |
| MTフェルール, MPO（ピン無し） | 600 回 | 300 回 | 300 回 | 200 回 |
-
※NTT-AT社リール型クリーナーとの比較。使用条件により異なります。
-
※清掃回数は参考値であり、保証値ではありません。
LC / SC / MPOなど各種コネクターに対応

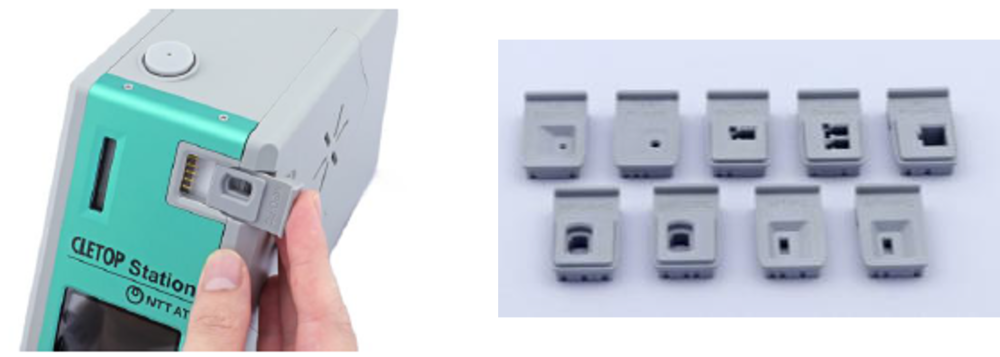

LC、SC、MPOなどの主要な光コネクターに対応しています。アタッチメントはスライド方式で簡単に交換可能。 装置が装着されたアタッチメントを判別し、コネクターに応じた適切な押し付け力で清掃します。
アプリケーション
光コネクター・パッチコードの製造
組立工程や出荷前工程における光コネクター端面の清掃
光モジュール・光トランシーバーの製造
光デバイスや光通信機器に使用される光コネクターの清掃
検査・品質評価
端面検査、挿入損失測定、反射減衰量測定などを行う前の清掃
データセンターの施工・保守
サーバー、スイッチ、配線盤などに使用される光接続部の清掃
光回線の敷設・保守
光回線の敷設工事、開通作業、保守点検時におけるコネクター端面の清掃
研究開発・評価試験
光ファイバー関連製品の試作や評価試験における、安定した光コネクター清掃
仕様
本体
交換カートリッジ
| 製品名 | CLETOP Station 本体 |
|---|---|
| 型番 | ATC-CL-ST1 |
| サイズ | L:225×W:88×H:143 mm |
| 重量 | 1200g |
| 定格入力電圧 | AC100-240V |
| クリーニングモード | ノーマル / ハード , ドライ / ウェット |
| 対応コネクター |
コネクター：LC, LC Duplex, SC, MPO (ピン無し) フェルール：1.25mm, 2.5mm, MT *PC / APC共に対応 |
| 製品名 | CLETOPｰS 交換カートリッジ 白テープ |
|---|---|
| 型番 | 14110710 |
| 梱包数量 | 6個 / セット |
セット内容

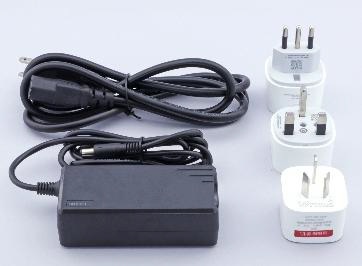

- CLETOP Station 本体
- 電源ケーブル
- ACアダプター
- プラグ変換アダプター
-

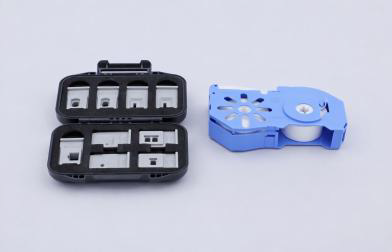

アタッチメント一式（9種類）
・ φ 1.25 フェルール用
・ φ 2.5 フェルール用
・ MT-PC フェルール用
・ MT-APC フェルール用
・ LC コネクタ用
・ LC-Duplex コネクタ用
・ SC コネクタ用
・ MPO-PC コネクタ用
・ MPO-APC コネクタ用 - 交換カートリッジ（1個）
