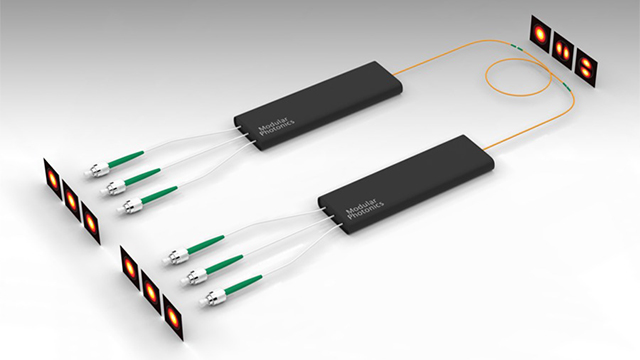

フューモード変換器 LPMUX3-1550s
Few Mode Fiberの伝送実験に使いやすい小型デバイス
特長
- 超広帯域S+C+L Bandで、LP01, LP11a, LP11bのモード多重
- 1 対 1のモード対応
- 小型集積設
- >18dB の消光比
- 低損失、低PDL
仕様
| 仕様 | Typical | |
|---|---|---|
| 動作波長※1 | 1450 ～ 1650 nm | - |
| 挿入損失 LP01※2 | <2dB @1550nm | 1.4dB |
| 挿入損失 LP11a※2 | <2.5dB @1550nm | 1.9dB |
| 挿入損失 LP11b※2 | <2.5dB @1550nm | 1.9dB |
| モード消光比 LP11a | >18dB @1550nm | 20dB |
| モード消光比 LP11b | >18dB @1550nm | 20dB |
| 光入力 | <1W CW @1550nm | - |
| ファイバーアレーコネクター | FC/APC, ほか | - |
| シングルモードファイバー長さ | >1m | - |
| フューモードファイバー | OFS 2-Mode Graded Index | - |
| フューモードファイバーコネクター | FC/APC, ほか | - |
| フューモードファイバー長さ | >1m | - |
| 大きさ | 90 x 20 x 10 mm | - |
| 動作温度 | -5 ～ 70 ℃ | - |
| 保存温度 | -50 ～ 85 ℃ | - |
-
※1カスタム仕様対応可能
-
※2コネクタ損失含む
