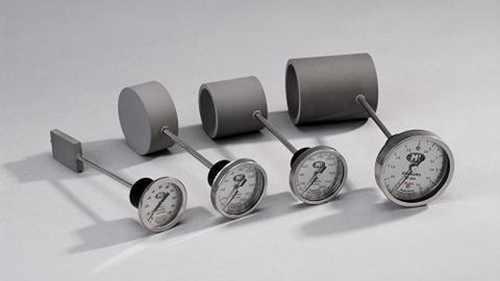

簡易型レーザーパワープローブ

製品一覧

• YAGレーザー / ファイバーレーザー用（Yタイプ）
• CO₂レーザー用（Cタイプ）

YAGレーザー / ファイバーレーザー用パワープローブ（Yタイプ）

画像	Model	Power Range (W)	Wavelength (nm)	Damage Threshold※2(Max Power)	Exposure Time	Watts/Division	Absorbing Head (cm)	Overall Length (cm)

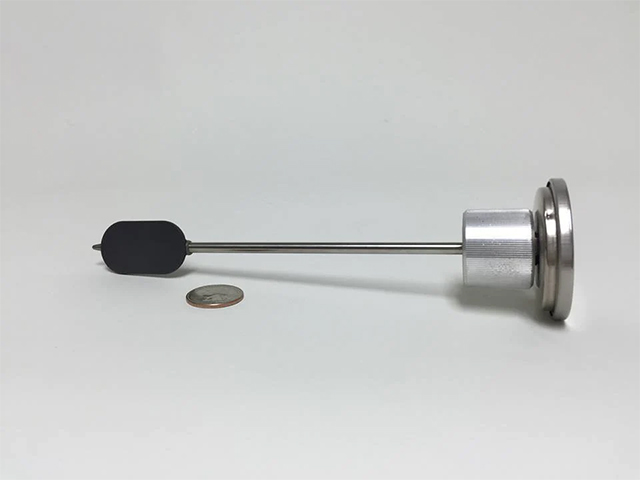

	P20Y	0-2	900 - 1250※1	3000W/cm2	30 sec.	0.2	4.58×2.54	22

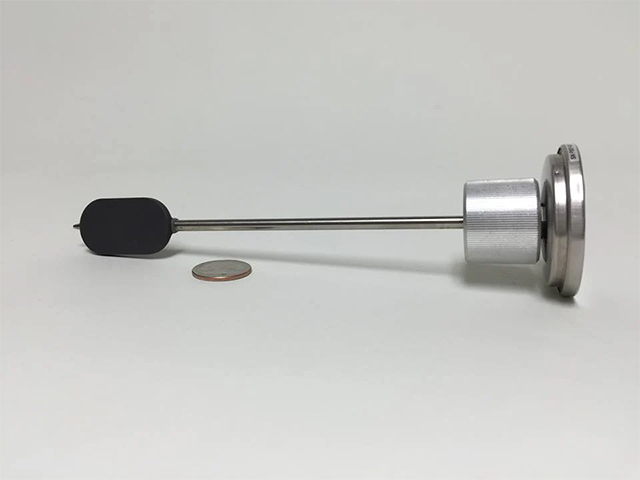

	P50Y	0-50	900 - 1250※1	3000W/cm2	20 sec.	0.5	4.58×2.54	22

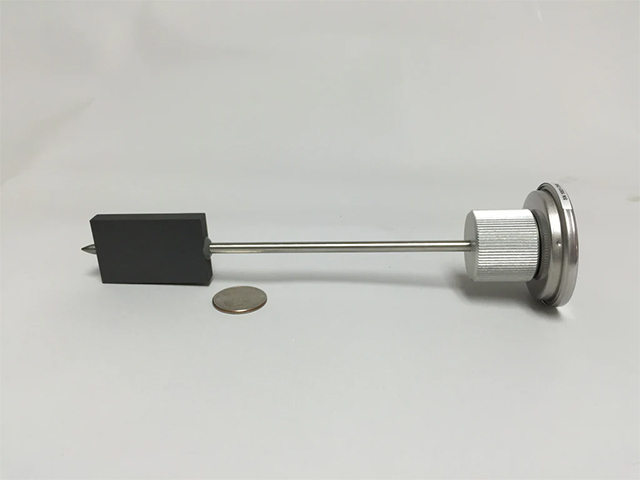

	P100Y	0-100	900 - 1250※1	3000W/cm2	20 sec.	1	5.08×3.18	22

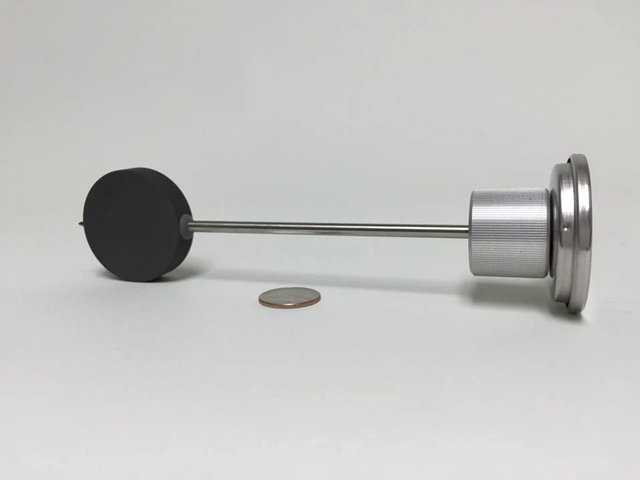

	P200Y	0-200	900 - 1250※1	2500W/cm2	20 sec.	2	5.08 dia.	22

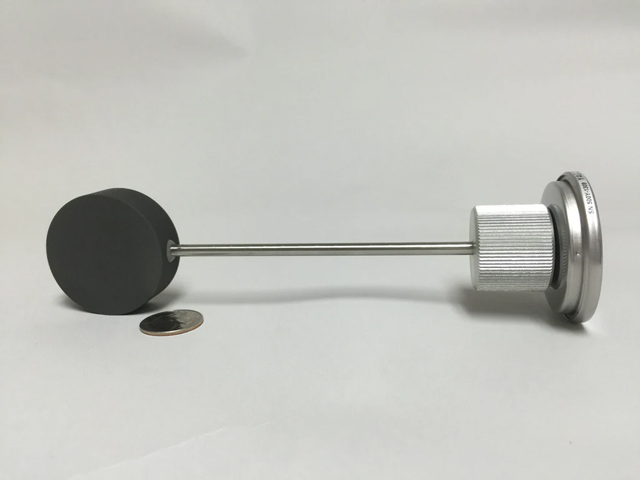

	P500Y	0-500	900 - 1250※1	2000W/cm2	20 sec.	5	5.08 dia.	22

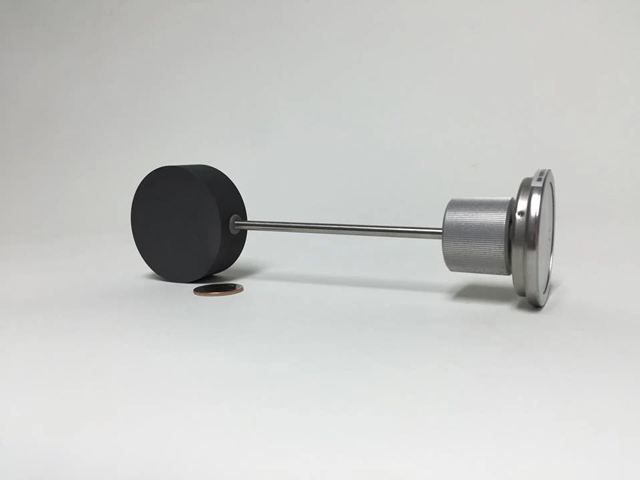

	P1000Y	0-1000	900 - 1250※1	1750W/cm2	20 sec.	10	6.35 cm dia.	22

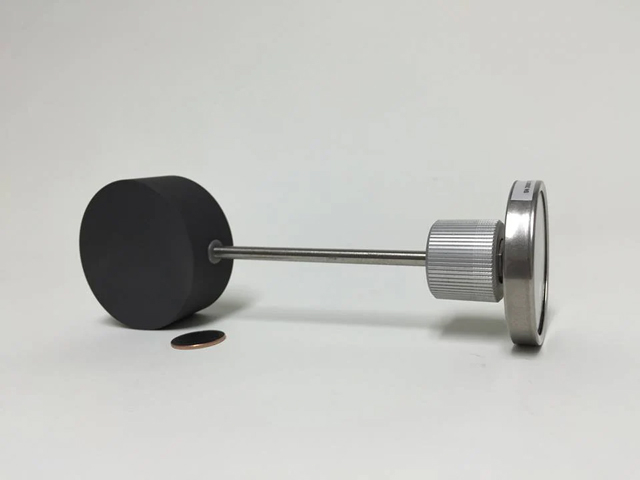

	P2000Y	0-2000	900 - 1250※1	1200W/cm2	20 sec.	20	7.62 dia.	22

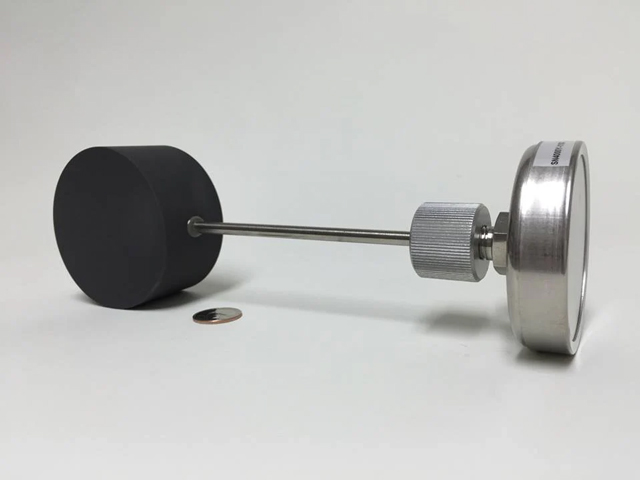

	P4000Y	0-4000	900 - 1250※1	900W/cm2	20 sec.	25	8.89 dia.	28

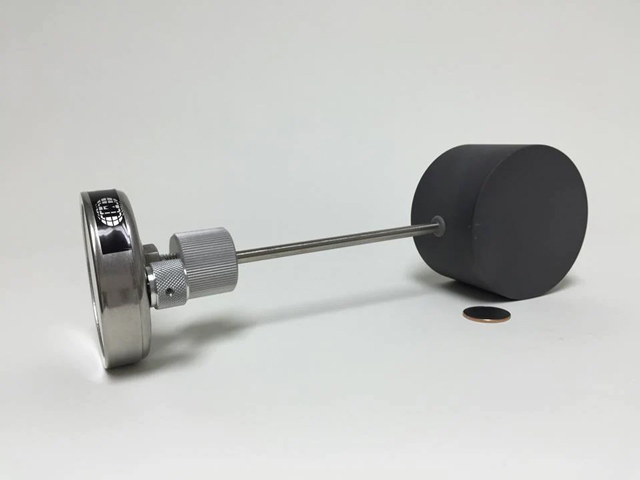

	P10KY	0-5,000W	900 - 1250※1	750W/cm2	20 sec.	50	8.89 dia.	28
	P10KY	0-10kW	900 - 1250※1	750W/cm2	10 sec.	10	8.89 dia.	28

CO₂レーザー用パワープローブ（Cタイプ）

画像	Model	Power Range (W)	Wavelength (nm)	Damage Threshold※2(Max Power)	Exposure Time	Watts/Division	Absorbing Head (cm)	Overall Length (cm)

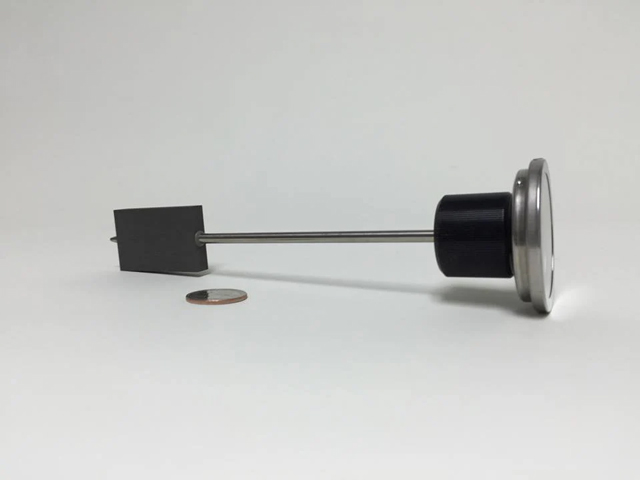

	P100C	0-100	8-11	10000W/cm2	20 sec.	1	5.08×3.18	22

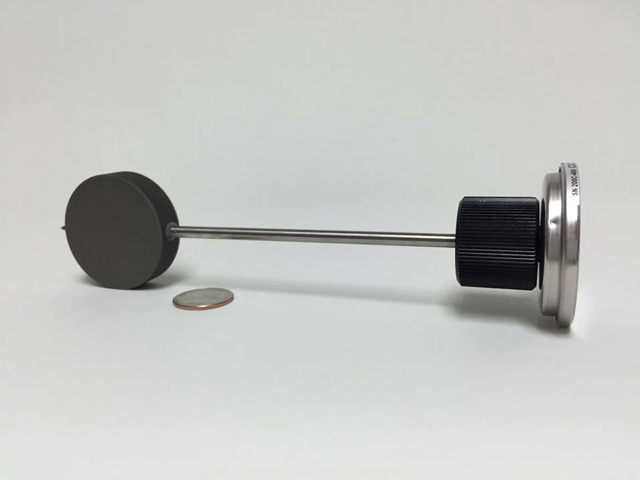

	P200C	0-200	8-11	7000W/cm2	20 sec.	2	5.08 dia.	22

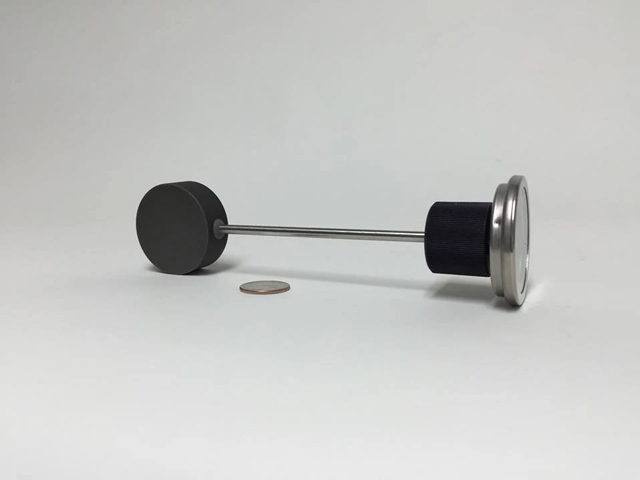

	P500C	0-500	8-11	4000W/cm2	20 sec.	5	5.08 dia.	22

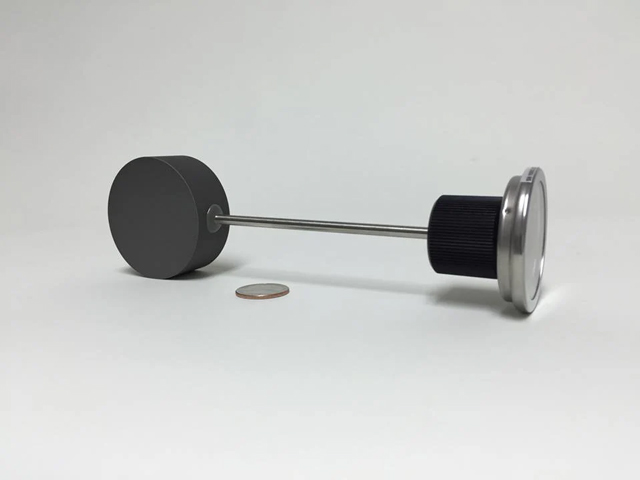

	P1000C	0-1000	8-11	2500W/cm2	20 sec.	10	6.35 dia.	22

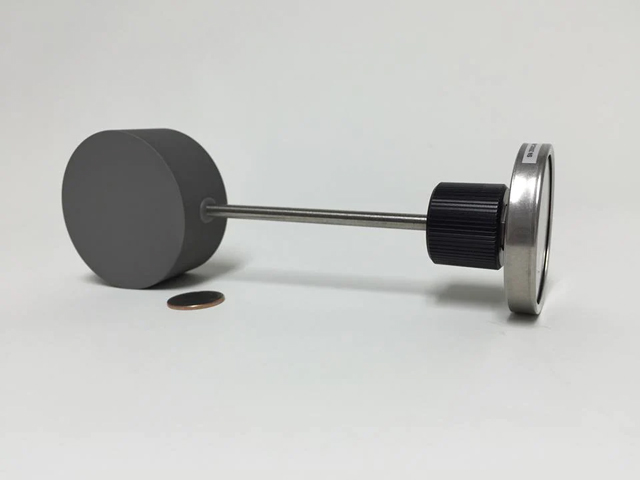

	P2000C	0-2000	8-11	1500W/cm2	20 sec.	20	7.62 cm dia.	22

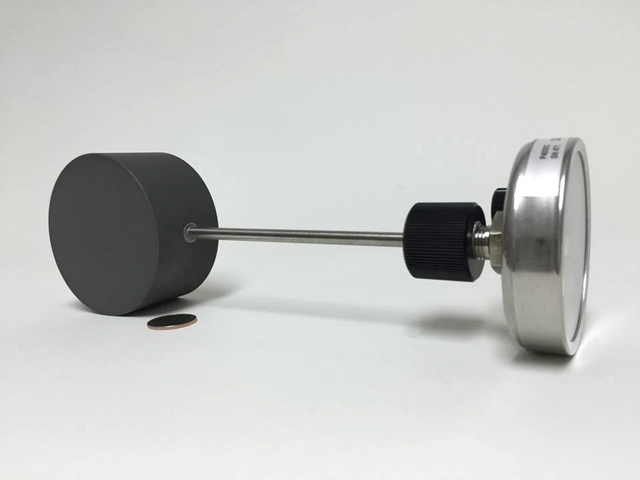

	P4000C	0-4000	8-11	1100W/cm2	20 sec.	25	8.89 dia.	28

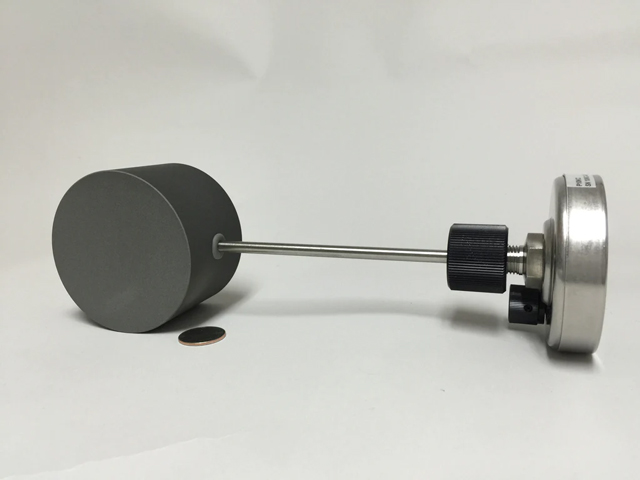

	P10KC	0-5000	8-11	900W/cm2	20 sec.	50	8.89 dia.	28
	P10KC	0-10kW	8-11	900W/cm2	10 sec.	10	8.89 dia.	28

注記

• ※1
  Y型プローブの波長範囲 - これらのプローブも8-11µで校正されますが、C型プローブよりもこの範囲での損傷閾値が低いです。250nm～2500nmの間の任意の波長での校正がNISTの証明書付きで要求に応じて可能です。
• ※2
  損傷閾値 - 曝露中にプローブを動かすと、静止したプローブで示された数値と比較して損傷閾値が最大で倍増します。この増加を達成するためには、レーザービームが1.5秒以上連続して同じ領域を打たないように、ヘッドを円運動させる必要があります
• ※3
  精度と曝露時間 - Power Probesの精度と再現性は、曝露時間の精度に部分的に依存します。平均的な曝露の精度（手持ち）は0.2秒とされています。これは20秒の曝露時間で1%の誤差に相当します。多くのレーザーには、正確な時間曝露を生成できるシャッターが装備されています。
