4ch 調整可能電源
SPS101

Koheron SPS101は、4つの調整可能な出力（正 3レールと負 1レール）を備えた25W電源です。

18V～33Vの単一入力電源で動作します。

入出力EMIフィルタを内蔵し、低レベルのリップルおよび放射妨害波（10mVpp未満）を保証しています。

1つの電源から異なるモジュールに電源を供給することが可能です。

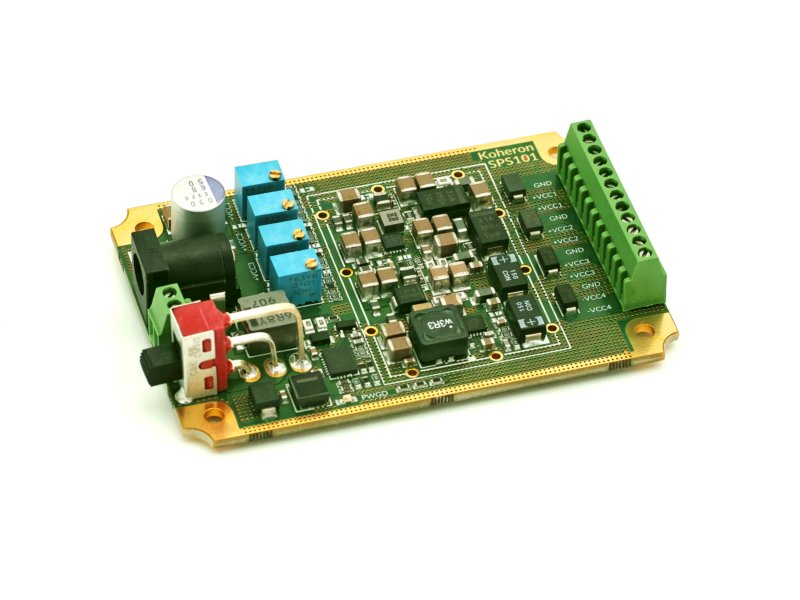

SPS101　4ch 調整可能電源

仕様

SPS101　4ch 調整可能電源

9 V ～ 15 V 出力 (+VCC1)

SPS101 SPS101-HV
最大出力電流 600 mA 600 mA
効率 @ 12 V / 0.6 A (24 Vin) 92% 92%
リップルとノイズ (20 MHz bandwidth  12 V / 0.6 A) 8 mVpp 8 mVpp
起動時間 15 V 5 ms 5 ms
負荷調整 (9 V out.) 2% max. 2% max.

3 V ～ 6 V 出力 (+VCC2)

SPS101 SPS101-HV
最大出力電流 1.6 A -
効率 @ 6 V / 1.6 A (24 Vin) 87% -
リップルとノイズ (20 MHz bandwidth, 5 V / 1.6 A) 8 mVpp -
起動時間 5 V 35 ms -
負荷調整 (3 V out.) 2% max. -

11 V ～ 20 V 出力 (+VCC2)

SPS101 SPS101-HV
最大出力電流 - 1:00 AM
効率 @ 15 V / 1 A (24 Vin) - 92%
リップルとノイズ (20 MHz bandwidth, 15 V / 1 A) - 20 mVpp
起動時間 20 V - 35 ms
負荷調整 (11 V out.) - 1 % max.

3 V ～ 9 V 出力 (+VCC3)

SPS101 SPS101-HV
最大出力電流 600 mA 600 mA
効率 @  5 V / 0.6 A (24 Vin) 85% 85%
リップルとノイズ  (20 MHz bandwidth, 9 V / 0.6 A) 8 mVpp 8 mVpp
起動時間 9 V 5 ms 5 ms
負荷調整 (3 V out.) 3% max. 3% max.

-3 V ～ -9 V 出力 (-VCC4)

SPS101 SPS101-HV
最大出力電流 1:00 AM 1:00 AM
効率 @  5 V / 0.6 A (24 Vin) 79% 79%
リップルとノイズ  (20 MHz bandwidth, -9 V / 0.6 A) 8 mVpp 8 mVpp
起動時間 -9 V 14 ms 14 ms
負荷調整 (-3 V out.) 4% max. 4% max.

入力電源

SPS101 SPS101-HV
入力電圧 18 - 33 V (nominal 24 V) 18 - 33 V (nominal 24 V)
入力コネクタ Jack (1.95 mm) or terminal block Jack (1.95 mm) or terminal block
入力電流制限 2.1 A 2.1 A
無負荷時の入力電流 (24 Vin, max. voltage on each output) 3 mA 3 mA
サージ電圧 (10 s max.) 50 V max. 50 V max.
起動電圧 17.8 V max. 17.8 V max.
低電圧ロックアウト 16.5 V typ. 16.5 V typ.
高電圧ロックアウト 35 V typ. 35 V typ.

その他

SPS101 SPS101-HV
最大出力電流 25 W 25 W
大きさ 79 mm x 50 mm x 15 mm 79 mm x 50 mm x 15 mm
重さ 40 g 40 g
動作温度範囲 0 - 50 ℃ 0 - 50 ℃
温度計数 200 ppm/℃ 200 ppm/℃
