Siフリースペースバランス フォトディテクタ
PDX10B-SI

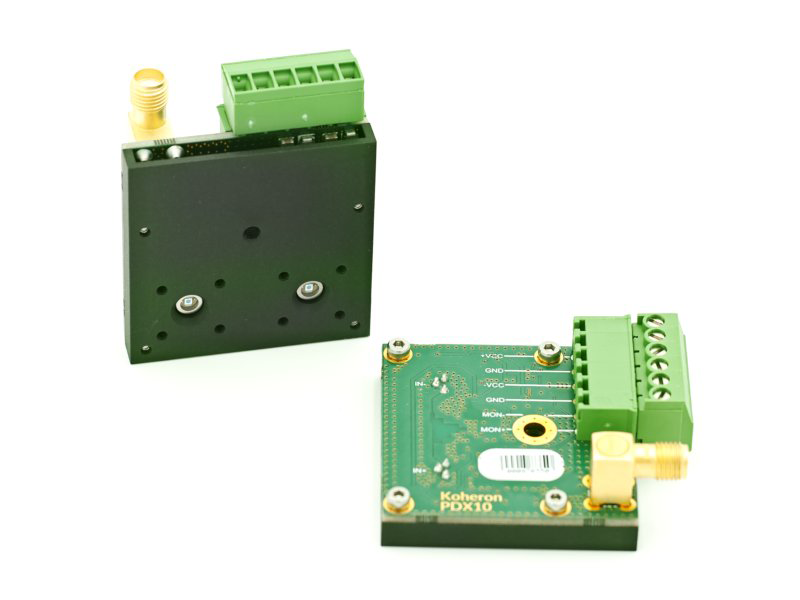

Koheron PDX10B-SIは、80kV/Aのトランスインピーダンス利得と8MHzの帯域幅を持つSiフリースペースバランスフォトディテクタです。
800nmでのノイズ等価パワースペクトル密度はわずか1pW/√Hzで、レーザのコモンモードノイズを除去できるため、低い入力信号レベルでもショットノイズを制限することが可能な光検出器です。
また、各フォトダイオードにモニタ用入力信号が用意されており、ビームアライメントやパワーバランスを補助することができます。
仕様
ディテクタ
| モデル | PDX10B-80-DC-SI | PDX10B-3-DC-SI |
|---|---|---|
| ディテクタ | Si PIN photodiode | Si PIN photodiode |
| PD 受光径 | 800 µm | 800 µm |
| 動作波長 | 320 nm ～ 1000 nm | 320 nm ～ 1000 nm |
| 光入力 | 0 mW ～ 3 mW | 0 mW ～ 3 mW |
| PD ピーク受光感度 (800 nm) | 0.55 A/W | 0.55 A/W |
トランスインピーダンスアンプ
| モデル | PDX10B-80-DC-SI | PDX10B-3-DC-SI |
|---|---|---|
| 小信号帯域幅 | 0 Hz to 8 MHz at 3 dB | 0 Hz to 50 MHz at 3 dB |
| カプリング | DC | DC |
| トランスインピーダンス利得 | 80 kV/A | 3 kV/A |
| ノイズ等価パワー | 1.4 pW/√Hz (at 1 MHz) | 6 pW/√Hz (at 1 MHz) |
| 出力電圧範囲 (High impedance) | -8.0 V ～ 8.0 V | -8.0 V ～ 8.0 V |
| 出力電圧範囲 (50 Ω) | -3.8 V ～ 3.8 V | -3.8 V ～ 3.8 V |
| 出力インピーダンス | 50 Ω | 50 Ω |
| 出力コネクタ | SMA female connector | SMA female connector |
モニタ (MON+ / MON-)
| モデル | PDX10B-80-DC-SI | PDX10B-3-DC-SI |
|---|---|---|
| 利得 | 1 V/mA | 1 V/mA |
| バンド幅 | 4 kHz | 4 kHz |
| 出力インピーダンス | 1 kΩ | 1 kΩ |
電源
| モデル | PDX10B-80-DC-SI | PDX10B-3-DC-SI |
|---|---|---|
| プラス電源電圧 | 5.5 V ～ 9 V (nominal 6 V) | 5.5 V ～ 9 V (nominal 6 V) |
| マイナス電源電圧 | -9 V ～ -5.5 V (nominal -6 V) | -9 V ～ -5.5 V (nominal -6 V) |
| 静止時電流 | 35 mA per rail | 35 mA per rail |
| 最大電流 | 100 mA per rail | 100 mA per rail |
その他
| モデル | PDX10B-80-DC-SI | PDX10B-3-DC-SI |
|---|---|---|
| 大きさ | 49 mm x 40 mm x 18 mm | 49 mm x 40 mm x 18 mm |
| 動作温度範囲 | 0 ℃ ～ 50 ℃ | 0 ℃ ～ 50 ℃ |
| 重さ | 29 g | 29 g |
