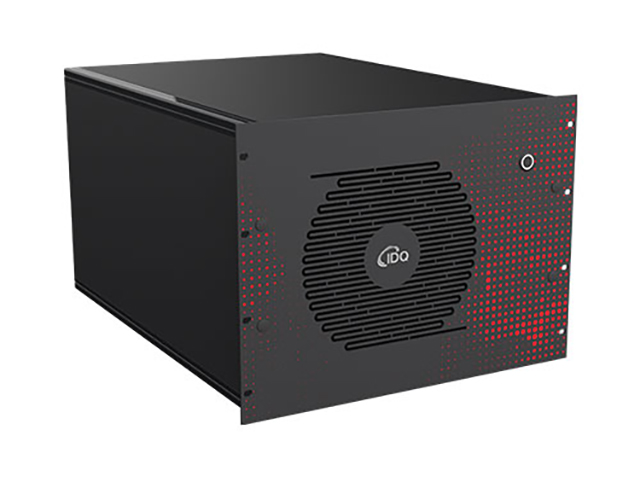

超伝導単一光子検出器 ID281 Pro
BOX型クライオスタット、コンプレッサー、ポンプをラックに収納。
もう、ホース、チューブ、ケーブルの扱いに悩まされることはありません。
業界をリードするIDQ社の単一光子検出器（シングルフォトンカウンター）をコンパクトなプラグアンドプレイパッケージに収めた、次世代ラックマウント型SNSPDシステムです。
ID281 Proは、高効率、超低ノイズ、広帯域動作、優れたタイミング精度、高速リカバリタイムといった、ID281シリーズの優れた性能を維持しながら、機器を統合をし、信頼性と使いやすさを飛躍的に向上させました。
ディテクターのことは忘れて、これまでで最も直感的なシステムで科学に集中してください。
特長
システムの特長
- 完全自律24時間連続運転
- プラグアンドプレイ設置
- ウェブUIによるリモート操作
- コンパクトな8Uフォームファクター
- ラックマウント真空ポンプ
検出器性能
- 完璧に近い検出効率
- 超低ノイズ： ダークカウントレート1cps以下
- 内蔵極低温アンプによる優れたタイミング精度
- どの検出レートでもハードウェアベースの真のラッチフリー動作
- 高カウントレート： 最大検出レート200Mcps以上の超高速ディテクター
- 最大16台の検出器、いつでもアップグレード可能
イノベーションのハイライト
- 業界をリードする光子数分解能と超高速検出器
- 600nmおよび2µmまでの高効率
- システム検出効率80%以上、1550nmでのダークカウントレート1cps以上の検出器
- 信頼性の高い堅牢な性能、世界的な24時間テクニカルサポート
ID281 Proシステムの心臓部であるシングルフォトンディテクターは、高い検出効率、低ジッター、低ノイズ、短いリカバリタイムを特長とするスイス製SNSPDです。
| Standard |
システム検出効率、検出器ノイズ、タイミング精度の点で優れた総合性能を提供する、リニアナノワイヤ ・ メアンダーのシングルSNSPD。 スパイラル ・ メアンダーの偏波非感受性バージョンも利用可能。 |
|---|---|
| Parallel |
インターリーブされた複数のSNSPDピクセルが1本の読み出しラインに並列に接続され、超高速検出と光子数分解能を提供します。 これらのディテクターは、多光子状態を正確に識別し、IDQのSNSPDシリーズの効率、精度、ノイズ性能、広帯域動作の恩恵を受けながら、状況によっては100Mcpsという高い検出率を達成します。 |
| Multi-Pixel |
IDQのSNSPDシリーズの効率、精度、ノイズ性能、広帯域動作の恩恵を受けながら、さらに高速な1Gcpsを超える検出レートと、より長いパルス持続時間にロバストな「ダイナミック」PNRを提供します。 |
用途
- 量子コンピューティング
- QKDと量子通信
- 量子光学
- 単一光子源の特性評価
- 蛍光寿命イメージング
- VIS、NIR、MIR分光法
仕様
ディテクター
| ピークシステム効率（SDE）※1 | 80% ～ 90%（or better） |
|---|---|
| 広帯域受光効率※2 | High SDE over > 100 nm range |
| 受光波長 | < 500 nm ～ > 2000 nm |
| 最大ダークカウントレート※2 |
< 500 nm ～ 950 nm： < 5 cps ～ < 1 cps 950 nm ～ 1300 nm： < 20 cps ～ < 1 cps 1300 nm ～ > 1600 nm： < 100 cps ～ < 1 cps |
| 最大受光レート※2※3 |
Standard SNSPDs： > 30 Mcps（recovery time typ. < 30 ns） Parallel SNSPDs： > 100 Mcps（recovery time < 10 ns） Multi-Pixel SNSPDs： > 1 Gcps across all pixels |
|---|---|
| タイミングジッター（FWHM）※4 | < 30 ps ～ < 40 ps |
| 出力パルス幅, 電圧 | > 2 ns, > 100 mV |
| ファイバー種類※2※5 | シングルモードファイバー |
ID281 Pro システム
| システム全体のランタイム | 24/7 continuous operation |
|---|---|
| 検出器ベース温度 | < 3 K |
| チャネル数 | 最大 16 |
| 大きさ※6 |
19インチラック クライオスタット： 8U ラックマウント真空ポンプ： 4U ラックマウントコンプレッサー： 6U |
| 消費電力※6 |
クライオスタット： < 0.2 kVA ラックマウント真空ポンプ： < 0.32 kVA ラックマウントコンプレッサー： < 1.4 kVA |
|---|---|
| インターフェース |
光コネクター FC/PC RF出力： SMA female |
| 動作温度※7 | 10℃ ～ 30℃ |
-
※1SDE： System Detection Efficiency｜システム検出効率 / ピークシステム受光効率
-
※2検出器の仕様は波長依存性があります。 詳細はお問合せください。
-
※3検出後、検出効率が最大値の50%に回復するまでの時間をリカバリータイムと定義しています。 検出率と検出効率の関係についてはお問合せください。
-
※4タイミングジッターは、検出波長、検出器の設計、検出器の構成によって変化します。 ご要望に応じて、より低いジッター値を優先することも可能です。
-
※5マルチモードファイバーのカップリングは、ご要望に応じた対応が可能です。
-
※6空冷ラックマウントコンプレッサーオプションとラックマウント真空ポンプオプションの仕様です。 仕様の異なるラックマウント型以外のオプションもありますので、詳細はお問合せください。
-
※723℃を超える環境では、冷却能力が低下する場合があります。 ベース温度やDCRが上昇する可能性があります。
