ストライプ状ステップ式 NDフィルター
リニアステップ密度フィルターは、フィルターに配置されたステップで光を減衰します。
このフィルターは白色光、レーザー光でお使いいただけます。
ストライプ状ステップ式NDフィルターは、フィルター領域内で光量を離散的（ステップ式）に減衰させることができ、各離散領域の光学濃度は固定値となります。
自然光やレーザー分野での使用が可能です。
メタルアロイタイプの可変密度シートと低反転タイプの可変密度シート（GND）に分かれています。
仕様
| 基板 | BK7, fused silica |
|---|---|
| 厚さの公差 | ± 0.1 mm |
| 平行度 | 3 ’ |
| 表面品質 | 80 - 50 |
| 光学濃度（OD）の標準偏差 | ± 5 % |
| 校正波長 | 550 nm |
| デザイン波長 | 380 nm - 2000 nm (BK7) 250 nm - 2500 nm (fused silica) |
ラインアップ
標準品
| 型番 | 長さ（mm） | 幅（mm） | 光学濃度 | 基板 |
|---|---|---|---|---|
| LSNDD-B50 | 50.8 | 25.4 | D | BK7 |
| LSNDE-B50 | 50.8 | 25.4 | E | BK7 |
| LSNDF-B50 | 50.8 | 25.4 | F | BK7 |
その他サイズ、光学密度、波長は特注対応します。

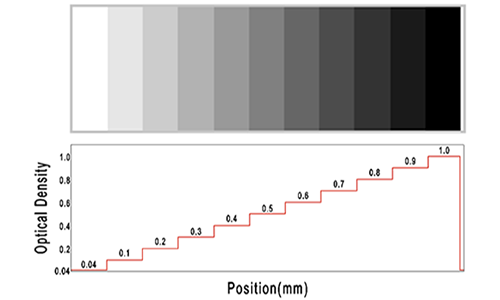

光学濃度
| A | 0.04 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | |||||
| B | 0.04 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | |||||
| C | 0.04 | 0.4 | 0.8 | 1.2 | 1.6 | 2.0 | |||||
| D | 0.04 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 |
| E | 0.04 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.4 | 1.6 | 1.8 | 2.0 |
| F | 0.04 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 |
